УИ-70М СЗ-50 установка для испытания средств индивидуальной защиты

Назначение установки для испытания средств индивидуальной защиты УИ-70 СЗ-50:

Установка УИ-70М СЗ-50 (название до сертификации СВИ-50) предназначена для испытания изолирующих защитных средств используемых персоналом, обслуживающим электроустановки.

Стенд УИ-70М СЗ-50 позволяет производить испытания:

- резиновых диэлектрических перчаток, бот, галош;

- слесарно-монтажного инструмента с изолирующими рукоятками (отвертки, кусачки, плоскогубцы и т.п.);

- изолирующих штанг.

Стенд предназначен для эксплуатации внутри отапливаемых помещений.

Условия эксплуатации:

- температура окружающего воздуха, °С — от +5 до +35;

- относительная влажность воздуха при температуре (20±5)°С, % — до 80;

- атмосферное давление, КПа (мм. рт. ст) — от 87 до 106,7 (630-800);

- на месте установки не должно быть паров агрессивных жидкостей.

Технические характеристики установки УИ-70М СЗ-50:

Устройство и работа:

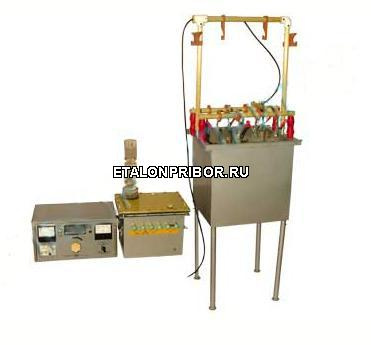

Конструктивно в состав стенда УИ-70М СЗ-50 входят:

- испытательная ванна;

- испытательный трансформатор;

- блок управления.

Составные части стенда при работе соединяются между собой соединительными проводами и высоковольтным кабелем.

Испытательная ванна представляет собой металлический бак с изолирующей стойкой, конструктивно объединенными в единое целое. Заполнение ванны водой, а также ее опорожнение производится через вентиль со штуцером, расположенным в днище бака.

Изолирующая стойка состоит из:

- двух продольных штанг с зажимами для захвата перчаток;

- электродной планки с испытательными электродами;

- вертикальных несущих стоек с кронштейнами для подвески продольных штанг и электродной планки.

Продольные штанги устанавливаются на опорные фарфоровые изоляторы. Вертикальные стойки устанавливаются в цилиндрические подпятники и крепятся винтами. Стойки соединяются между собой продольной трубой через уголки. Внутрь этой трубы заводится высоковольтный кабель. К электродной планке подводится высоковольтный кабель. Для фиксации электродной планки в рабочем положении (между продольными штангами) в штангах имеются отверстия, а в электродной планке направляющие стержни. С целью обеспечения удобства работы продольные штанги и электродная планка могут быть подвешены на кронштейнах. Внутри бака имеется площадка для установки бот и галош.

Блок управления конструктивно выполнен в металлическом корпусе с закрывающейся крышкой.

В состав блока входят:

- коммутационное устройство (автоматический выключатель QF1 с отключающей катушкой К2) и элемент сигнализации о включенном питающем напряжении (лампа HL1 и резистор R1);

- автотрансформатор Т1, предназначенный для регулирования выходного напряжения;

- блок токовой защиты;

- узел индикации испытательного напряжения и тока утечки;

- блокировочный узел.

Блок токовой защиты состоит из компаратора и трансформатора тока ТА 1, блока питания и выходных реле К1, К3. Компаратор выполнен по транзисторной схеме (элементы VT1:.VT5, R2:R12, C2 и др.) выход компаратора нагружен на реле К1. При срабатывании реле К1 произойдет отключение автомата QF1. Блок питания представляет собой параметрический стабилизатор (элементы VD7, C3, VD4 - VD6, R14). Блок питается от трансформатора Т1.

Для защиты людей от проникновения в испытательный отсек (место установки испытательной ванны и трансформатора) на входной двери отсека устанавливается блок контакт блокировки, который подключается к клеммам блокировки. В случае открытия двери в момент испытаний происходит срабатывание блокировки. Реле К3 (без задержки) через контакты К3.2 отключает автомат QF1. Если дверь не закрыта, то при подаче питающего напряжения зуммером ВА1 будет подаваться звуковой сигнал.

Измерение выходного напряжения осуществляется киловольтметром (элементы VD8, VD9, R17 - R19, PV1). Измерение осуществляется путем замера напряжения измерительной обмотки трансформатора ИТ - 50, пропорционального величине испытательного напряжения. Контроль тока утечки осуществляется индикатором РА1 (элементы VD10, VD11, R20, R21). Переключение пределов осуществляется переключателем SA1. Ток утечки контролируется между одним из выводов обмотки ВН трансформатора и «землей».

Испытательный трансформатор:

Трансформатор маслонаполненный, трех обмоточный (обмотка НН, обмотка ВН и измерительная обмотка). Трансформатор помещён в бак с трансформаторным масло, там же размещены 12 столбов. Вывод высокого напряжения осуществляется через высоковольтный изолятор. Другой вывод обмотки ВН, через указатель тока утечки подключается к «земле».

Выводные клеммы трансформатора закрываются изоляционной крышкой. Подключение изолятора к испытательной ванне осуществляется высоковольтным проводом. Если указатель тока утечки при испытаниях не используется, то устанавливается накладка между клеммами Х12 - Х13. При нормальной работе накладка должна быть снята.

Размещение и монтаж:

Все оборудование должно быть установлено и смонтировано в соответствии с «Правилами техники безопасности при эксплуатации электроустановок свыше 1000 В».

Испытательный отсек, в котором устанавливается ванна и трансформатор, должно быть ограждено, а на дверь установлен блок контакт. Ограждение должно быть заземлено.

Расстояние от высоковольтного вывода трансформатора до заземленных конструкций должно быть не менее 0.3 м.

Все оборудование стенда (ванна, трансформатор, блок управления) должно быть надежно заземлено на контур заземления медным проводом. Сечение провода должно быть не менее 4 мм.кв. Контур заземления должен быть выполнен в соответствии с ПУЭ. Последовательное заземление составных частей стенда — не допускается.

Испытательный отсек должен быть оборудован штангой для наложения заземления на высоковольтные цепи.
