ТРМ212-Щ1.СР

Аналог ОВЕН ТРМ12 с дополнительным входом и интерфейсом RS-485.

Рекомендуется для управления клапанами и задвижками с электроприводом:

• в системах ГВС, газового и парового отопления;
• в теплообменных аппаратах (пастеризаторах);
• при подаче охлаждающей жидкости в контурах водяных охладителей;
• при регулировании соотношения газ/воздух,

а также в другом технологическом оборудовании, где используются запорно-регулирующие или трехходовые клапаны и задвижки с электроприводом.

Класс точности 0,5 (термопары)/0,25 (другие типы сигналов).

Прибор выпускается в 4-х типах корпусов: настенном Н, щитовых Щ1, Щ2 и новом эргономичном корпусе Н2

Основные функции прибора ОВЕН ТРМ212

• Два универсальных входа для подключения широкого спектра датчиков температуры, давления, влажности, расхода, уровня и т. п.
• Возможность работы с датчиками, имеющими квадратичную характеристику
• Вычисление разности, суммы, отношения и корня из разности двух измеряемых величин
• Измерение и регулирование расхода по перепаду давления на стандартных сужающих устройствах (диафрагма, сопло и трубка Вентури) без применения диф. манометра
• ПИД-регулирование измеренной или вычисленной величины с использованием:
  • электропривода запорно-регулирующего (КЗР) или трехходового клапана
  • задвижки с аналоговым входом 4…20 мА или 0…10 В в автоматическом, ручном и дистанционном режимах.
• Автонастройка ПИД-регулятора по современному эффективному алгоритму, оптимизация выхода на уставку
• Подключение датчика положения задвижки ко входу 2
• График коррекции уставки регулятора по величине, измеренной на втором входе
• Дистанционный пуск и остановка ПИД-регулятора
• Сигнализация об обрыве в цепи регулирования (LBA)
• Встроенный интерфейс RS&485 (протокол ОВЕН, Modbus ASCI/RTU)
• Конфигурирование на ПК или с лицевой панели прибора
• Уровни защиты настроек для разных групп специалистов

Вы можете скачать бесплатно ПО для прибора ОВЕН ТРМ212: ОРС-сервер, драйвер для работы со SCADA-системой TRACE MODE; библиотеки WIN DLL

Возможные обозначения при заказе:

ТРМ212-Н.РР – это прибор в настенном корпусе, с универсальным входом, предназначенный для управления задвижкой с электромеханическим приводом с релейным управлением "больше/меньше", 220 В (1й выход – реле "больше", 2й выход – реле "меньше").

ТРМ212-Н.УР – это прибор в настенном корпусе, с универсальным входом, предназначенный для управления задвижкой с сигналом управлния 0...10 В (1й выход – 0...10 В, 2й выход – реле для сигнализации).

Основные технические характеристики

Питание

Функции входов

Универсальные измерительные входы

Дополнительный вход (вход 2)

Выходы

Интерфейс связи

Корпус

Характеристики выходных устройств

Характеристики датчиков и входных сигналов

Условия эксплуатации

Функциональная схема

Универсальные измерительные входы

Терморегулятор ОВЕН ТРМ212 имеет два универсальных входа, к которым могут быть подключены датчики следующих типов:

• термопреобразователей соротивления ТСМ 50М/100М, ТСП 50П/100П, ТСМ гр.23, Pt100;
• термопар ТХК(L), TXA(К), THH(N), ТЖК(J), ТПП(S), ТПП(R), ТПР(В), ТМК(Т), ТВР (А-1, А-2, А-3);
• датчиков с унифицированным сигналом тока 0…5 мА, 0(4)…20 мА и напряжения 0…1 В, –50…+50 мВ.

Использование входа 2 в качестве дополнительного для дистанционного управления

К дополнительному входу (вход 2) ТРМ212 можно подключить внешний ключ для дистанционного пуска/остановки регулирования.

Использование входа 2 для подключения датчика положения задвижки

Ко входу 2 ТРМ212 можно подключить датчик положения задвижки следующих типов:

• резистивный (до 2 кОм);
• токовый (0...20 мА).

Цифровая фильтрация и коррекция входного сигнала

ОВЕН ТРМ212 осуществляет цифровую фильтрацию входного сигнала от помех и коррекцию измерительной характеристики датчика («сдвиг», «наклон»).

Для датчиков с унифицированным выходным сигналом тока или напряжения осуществляется масштабирование шкалы.

ПИД-регулятор

Прибор ОВЕН ТРМ212 осуществляет ПИД-регулирование измеренной или вычисленной величины, управляя:

• электроприводом запорно-регулирующего (КЗР) или трехходового клапана (при этом ПИД-регулятор должен иметь два однотипных дискретных выхода – э/м реле, транзисторные оптопары, симисторные оптопары, выходы для управления внешним твердотельным реле);
• задвижкой с аналоговым входом (при этом ПИД-регулятор должен иметь один выход ЦАП 4…20 мА или 0…10 В).

Управление может осуществляться в автоматическом, ручном и дистанционном режимах.

Настройка коэффициентов ПИД-регулятора на объекте осуществляется автоматически (автонастройка).

Аварийная сигнализация о выходе регулируемой величины за заданные пределы

Терморегулятор ОВЕН ТРМ212 контролирует нахождение регулируемой величины в заданных пределах. Прибор выдает аварийный сигнал в одном из следующих случаев, когда значение измеренной величины:

1. выходит за заданный диапазон;
2. превышает уставку регулятора на заданную величину;
3. меньше уставки регулятора на заданную величину;
4. находится в заданном диапазоне;
5. аналог. п. 1 с блокировкой 1-го срабатывания;
6. аналог. п. 2 с блокировкой 1-го срабатывания;
7. аналог. п. 3 с блокировкой 1-го срабатывания;
8. превышает заданную величину по абсолютному значению;
9. меньше заданной величины по абсолютному значению;
10. аналог. п. 8 с блокировкой 1-го срабатывания;
11. аналог. п. 9 с блокировкой 1-го срабатывания.

Тип аварийной сигнализации задается пользователем.

При работе с аналоговой задвижкой аварийный сигнал можно подать на второй (свободный) выход прибора, к которому подключается какое-либо сигнальное устройство (лампа, звонок и т.п.).

Сигнализация об обрыве контура регулирования (LBA)

Эта функция позволяет определить аварию в контуре регулирования. Прибор контролирует скорость регулируемой величины и выдает сигнал, если при подаче максимального управляющего воздействия измеряемое значение регулируемой величины не меняется в течение определенного времени.

При работе с аналоговой задвижкой аварийный сигнал можно подать на второй (свободный) выход прибора, к которому подключается какое-либо сигнальное устройство (лампа, звонок и т.п.).

Выходные устройства прибора ТРМ212

Выходные устройства ТРМ212 могут быть следующих типов:

• э/м реле;
• транзисторная оптопара;
• симисторная оптопара;
• выход для управления внешним твердотельным реле;
• цифроаналоговый преобразователь «параметр – ток 4...20 мА»";
• цифроаналоговый преобразователь «параметр – напряжение 0...10 В».

Два выходных устройства (ВУ) устанавливаются в следующих сочетаниях:

• два однотипных дискретных ВУ (э/м реле, транзисторные или симисторные оптопара, выходы для управления внешним твердотельным реле);
• ВУ1 – аналоговое (ЦАП 4...20 мА или 0...10 В) для управления аналоговой задвижкой, ВУ2 – дискретное для подключения внешней аварийной сигнализации.

Интерфейс RS-485

В ТРМ212 установлен модуль интерфейса RS-485, организованный по стандартному протоколу ОВЕН.

Интерфейс RS-485 позволяет:

• конфигурировать прибор на ПК (программа-конфигуратор предоставляется бесплатно);
• передавать в сеть текущие значения измеренной величины и выходной мощности регулятора, а также любых программируемых параметров.

Подключение ТРМ212 к ПК производится через адаптер ОВЕН АС3-М или АС4.

При интеграции ТРМ212 в АСУ ТП в качестве программного обеспечения можно использовать SCADA-систему Owen Process Manager или какую-либо другую программу.

Компания ОВЕН бесплатно предоставляет для ТРМ212

• Драйвер для Trace Mode;
• OPC-сервер для подключения прибора к любой SCADA-системе или другой программе, поддерживающей OPC-технологию;
• Библиотеки WIN DLL для быстрого написания драйверов.

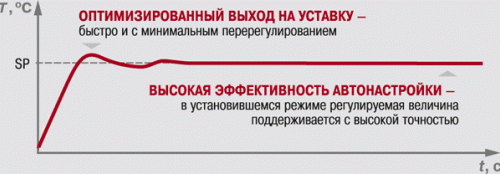

Современный эффективный алгоритм АВТОНАСТРОЙКИ ПИД-регулятора: разработан компанией ОВЕН совместно с ведущими российскими учеными

При автонастройке прибор вычисляет оптимальные для данного объекта значения коэффициентов ПИД-регулирования, а также постоянную времени цифрового фильтра и период следования управляющих импульсов.

Схемы подключения

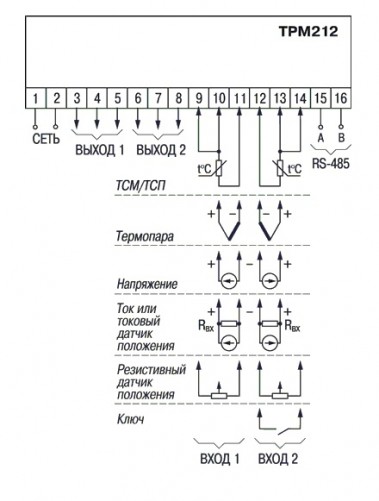

Общая схема подключения ТРМ212

Схемы подключения выходного устройства 1 (ВУ1)

ВУ1 типа Р (э/м реле)

ВУ1 типа К (транзисторная оптопара)

ВУ1 типа С (симисторная оптопара)

ВУ1 типа Т (для управления твердотельным реле)

ВУ1 типа И (ЦАП 4...20 мА)

ВУ1 типа У (ЦАП 0...10 В)

Схемы подключения выходного устройства 2 (ВУ2)

ВУ2 типа Р (э/м реле)

ВУ2 типа К (транзисторная оптопара)

ВУ2 типа С (симисторная оптопара)

ВУ2 типа Т (для управления твердотельным реле)

1. Прибор ТРМ212
2. Комплект крепежных элементов
3. Паспорт и гарантийный талон
4. Руководство по эксплуатации
5. Комплект резисторов (поставляется по отдельному заказу)  100 ОМ, 10 шт.
6. Комплект резисторов (поставляется по отдельному заказу) 100 ОМ, 50 шт.
7. Методика поверки (по требованию заказчика)

Примечание - Изготовитель оставляет за собой право внесения дополнений в комплектность изделия.
