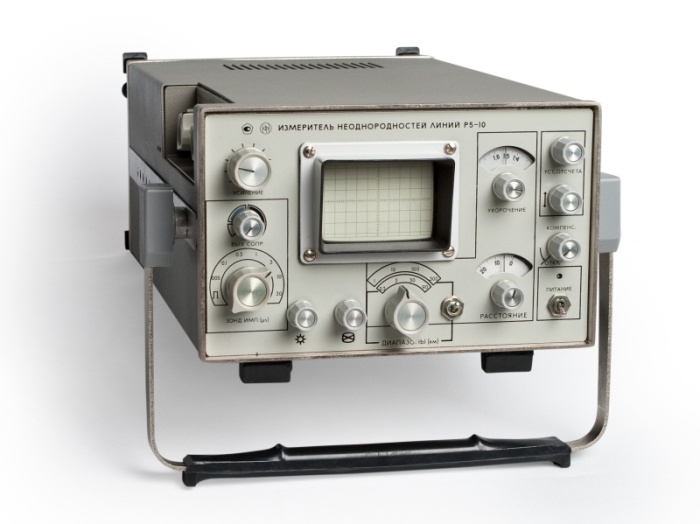

Р5-10-измеритель параметров линий
Компактный и удобный измеритель Р5-10 неоднородностей линии передач используется для определения повреждений в кабелях, линиях электропередач и др. Возможности его применения таковы: обнаружение неоднородности волнового сопротивления (повреждения) в кабелях и линиях электропередач и связи, а также в коаксиальных радиочастотных трактах, определенияе расстояния (временной задержки) до места повреждения (неоднородности), характера повреждения, измерения величины неоднородности.
Малогабаритные, портативные измерители, выполненные на полупроводниковых приборах и микросхемах, применяются в полевых и лабораторных условиях. Они позволяют не только проводить измерения на поврежденные линиях, но и контролировать состояние кабелей, прогнозировать неисправности в них. Есть возможность измерять длины кабелей, симметрировать по временной задержке с большой годностью.
Во всех приборах имеется возможность питания от сети постоянного тока: 12,6 В (Р5-10, Р5-10/1, Р5-12, Р5-12/1, Р5-13, Р5-13/1, Р5-15); 24 В (P5-11); 27 В (Р5-10, Р5-10/1).
Помимо этого, приборы Р5-10, Р5-12, Р5-13 имеют автономный источник питания — батареи аккумуляторов, выполненный в виде сменного блока и входящего в комплект поставки вместе с зарядным устройством. Это делает их идеальным выбором для работы в полевых условиях.
В основе принципа работы измерителей лежит метод импульсной рефлектометрии. Это современный способ исследования распределенных систем, который позволяет одновременно оценивать все неоднородности в линии, а также измерять координаты и характеристики каждой из них в отдельности.
Наглядность представления результатов измерения, малое время измерений, высокая чувствительность, возможность определения параметров элементов распределенной системы в омах, генри, фарадах. Все эти характеристики выделяют приборы этого класса среди других.
Измерители выполнены на полупроводниковых приборах и микросхемах.
Важной характеристикой современных измерителй параметров неоднородностей линий передач пикосекундного диапазона является высокая разрешающая способность по расстоянию, которая составляет единицы сантиметров (для линий с воздушным заполнением).
Основные данные Р5-10
Тип | Диапазон | Макси- | Основная погреш- | Время | Чувствительность | Длитель- ность зонди- | Rвх, Ом | Габариты, мм; масса, кг | |
По коэф- | По пере- | ||||||||
Р5-10, Р5-10/1 | От 300 до 300000 | 5 | 1 | - | - | 80 ДБ | 0,05; 0,1; 0,3;1; 3; 10; 30 (примерно колоко- | 30-470 (регули- руемое) | 274X160X430: 9,8 |
Р5-11 | От 0,1 до 200 | 0.015 | 2 (в рабочих условиях) | 0,15 | 1-0.001 | - | (перепад) | 50 | 160X260X430 11,5 (базовый блок), 0,25 (генератор) 0,65 (смеситель) |
Р5-12, Р5-12/1 | От 1 до 2000 | 0.09 | 1 (по шкале от- | 0,9 | 1-0,001 | - | 0,05-0.4 (видеоим- |
| 120X304X390 |
Р5-13, Р5-13/1 | От 5 до 10000 | 0,4 | 1 (по шкале от- | 4 | - | 80 дБ | 0,05-5 (видеоим- | 200-300 (регули- | 120X304X390; 9 |
Р5-15 | От 0 до 200 | - | 1 (по шкале от- | 0,1 | - | - | 0,002-0,01 (видеои- | 50 | 120X304X390; 10 |
Автономное питание (только Р5-10, Р5-12, Р5-13)
