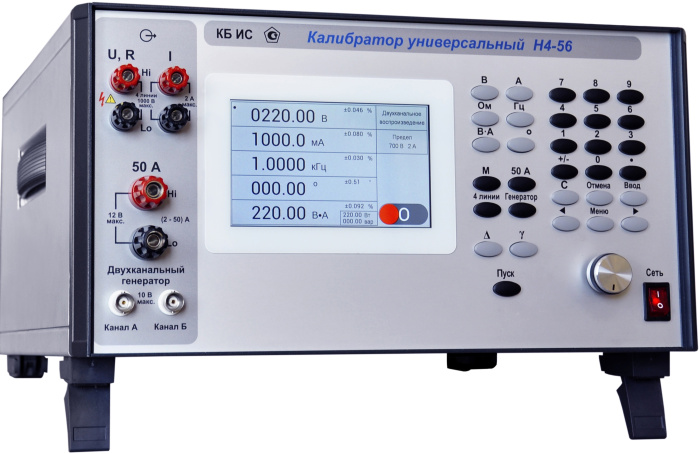

Н4-56 — калибратор универсальный
Срок доставки: 2 - 10 дней при наличии товара на складе
цены
документация
по России
центр
- Описание
- Доставка и оплата
- Гарантия и возврат
- Отзывы
- Сервис
Уважаемые клиенты! Цена прибора с НДС 960000 ₽, без НДС 800000 ₽.
Назначение
Предназначен для осуществления калибровки и поверки электронных (цифровых и аналоговых) электроизмерительных приборов.Является мобильным переносным устройством позволяющим осуществлять работы по поверке СИ на месте их установки.
Особенности
Максимальная потребляемая мощность не более 250 Вт. Прибор обеспечивает:
- воспроизведение напряжения постоянного и переменного (синусоидального) тока;
- воспроизведение силы постоянного и переменного (синусоидального) тока;
- установку частоты сигналов переменного тока;
- воспроизведение постоянного и переменного (синусоидального) напряжения и силы тока с амплитудной и фазовой манипуляцией (имитация сигналов железнодорожной автоматики);
- воспроизведение сопротивления постоянному току;
- одновременное воспроизведение постоянного и переменного (синусоидального) напряжения и силы тока (двухканальный режим воспроизведения для поверки ваттметров и электросчетчиков);
- установку угла фазового сдвига между воспроизводимым напряжением и током в двухканальном режиме воспроизведения;
- воспроизведение переменного напряжения синусоидальной формы с выхода двухканального генератора;
- установку угла фазового сдвига между выходными синусоидальными напряжениями двухканального генератора;
- воспроизведение с входа двухканального генератора сигналов специальной формы (пила, треугольник, трапеция), а так же воспроизведение сигнала, форма которого задана пользователем;
- математическую обработку воспроизводимой величины — сдвиг и масштабирование;
- имитация сигналов термопар и термопреобразователей сопротивления.
Пятидюймовый цветной сенсорный дисплей, дублирующий аппаратную клавиатуру, делает управление прибором более простым и гибким.
Команды на языке SCPI, передаваемые по аппаратным интерфейсным каналам RS-232, USB и Ethernet, позволяют максимально автоматизировать процесс проведения поверочных и калибровочных работ, при этом интерфейсные каналы RS-232 и Ethernet могут использоваться для управления поверяемыми СИ. Используя программы поверки, написанные пользователем на языке SCPI и хранящиеся в памяти прибора, калибратор имеет возможность проводить поверку СИ в автоматизированном режиме без подключения к внешнему компьютеру, сохраняя результаты поверки в файл во внутренней памяти прибора, вплоть до формирования протокола поверки в формате, совместимом с Excel. Внутренняя память прибора доступна пользователю по интерфейсу USB как «флешка».
Выходной восьмиразрядный порт позволяет организовать управление внешними устройствами, входящими в состав автоматизированного рабочего места.
Встроенный WEB-интерфейс позволяет осуществлять дистанционное управление прибором, не применяя каких-либо специализированных программ.
Функции двухканального генератора позволяют применять прибор не только как метрологическое средство поверки, но и как устройство для решения различных исследовательских задач в области радиотехники.
Калибратор универсальный Н4-56 может заменить такие приборы, как Н4-11, Н4-14, Н4-20, Н4-22, Н4-101, Н4-201, а по части характеристик близок к Н4-6 и Н4-16.
Характеристики
| Предел воспроизведения Uп | Диапазон воспроизведения для установленного предела, В | Предел допускаемой основной абсолютной погрешности, ±(% от U + % от Uп) |
| Одноканальный режим | ||
| 4 В | ±(0,000000 – 4,200009) | 0,004 + 0,0004 |
| 20 В | ±(4,20001 – 21,00009) | 0,004 + 0,0004 |
| 200 В | ±(21,0001 – 210,0009) | 0,005 + 0,0005 |
| 1000 В | ±(210,001 – 1025,000) | 0,01 + 0,001 |
| Двухканальный режим , выход «U» | ||
| 4 В | ±(0,000000 – 4,200009) | 0,004 + 0,0004 |
| 20 В | ±(4,20001 – 21,00009) | 0,004 + 0,0004 |
| 200 В | ±(21,0001 – 210,0009) | 0,005 + 0,0005 |
| 1000 В | ±(210,001 – 1025,000) | 0,01 + 0,001 |
| Режим манипуляции | ||
| 4 В | ±(0,000000– 4,200009) | 0,1 + 0,02 |
| 20 В | ±(4,20001 – 21,00009) | 0,1 + 0,02 |
| 200 В | ±(21,0001 – 210,0000) | 0,1 + 0,02 |
Примечания:
U – установленное значение напряжения;
Uп – конечное значение предела воспроизведения;
В режиме манипуляции погрешность нормируется для непрерывного сигнала.
| Предел воспроизведения, Uп | Диапазон воспроизведения для установленного предела, В | Частотный диапазон воспроизведения, кГц | Предел допускаемой основной абсолютной погрешности, ±(% от U + % от Uп) |
| Одноканальный режим | |||
| 300 мВ | (0,100 – 310,009) мВ | 0,01 – 12 | 0,03+ 0,005 |
| 12 – 50 | 0,05+ 0,005 | ||
| (0,100 – 29,999) мВ | 50 – 100 | 0,07+ 0,03 | |
| (30,000 – 310,009) мВ | 0,07+ 0,01 | ||
| 3 В 20 В | 0,31001 – 3,10009 3,1001 – 21,0009 | 0,01 – 12 | 0,02+ 0,002 |
| 12 – 50 | 0,03+ 0,002 | ||
| 50 – 100 | 0,07+ 0,002 | ||
| 120 В | 21,001 – 125,009 | 0,01 – 12 | 0,03+0,005 |
| 12 – 50 | 0,05+0,005 | ||
| 50 – 100 | 0,07+0,005 | ||
| 700 В | 125,001 – 715,000 | 0,01 – 1,5 | 0,03+0,005 |
| Двухканальный режим, выход «U» | |||
| 3 В 20 В | 0,30000 – 3,10009 3,1001 – 21,0009 | 0,01 — 12 | 0,02+ 0,002 |
| 120 В | 21,001 – 125,009 | 0,03+0,005 | |
| 700 В | 125,001 – 715,000 | 0,01 — 1,5 | 0,03+0,005 |
| Режим манипуляции | |||
| 3 В 20 В | 0,00100 – 3,10009 3,1001 – 21,0009 | 0,01 — 10 | 0,5 + 0,05 |
| 10 — 30 | 0,7 + 0,05 | ||
| 120 В | 21,001 – 125,000 | 0,01 – 10 | 0,6 + 0,06 |
| 10 — 30 | 0,8 + 0,06 | ||
| Предел воспроизведения, Iп | Диапазон воспроизведения для установленного предела, мА | Предел допускаемой основной абсолютной погрешности, ±(% от I + % от Iп) |
| Одноканальный режим | ||
| 2 мА | ±(0,000000 – 2,200009) | 0,015 + 0,001 |
| 20 мА | ±(2,20001 – 22,00009) | 0,015 + 0,001 |
| 200 мА | ±(22,0001– 220,0009) | 0,015 + 0,001 |
| 2000 мА | ±(220,001 – 2100,000) | 0,02 + 0,002 |
| 50 А | ±(2,000 – 30,000) А ±(30,001 – 52,000) А | 0,1 + 0,01 0,2 + 0,01 |
| Двухканальный режим, выход «I» | ||
| 2 мА | ±(0,0000 –2,2009) | 0,04 + 0,01 |
| 20 мА | ±(2,201 – 22,009) | 0,04 + 0,01 |
| 200 мА | ±(22,01– 220,09) | 0,04 + 0,01 |
| 2000 мА | ±(220,1 – 2100,0) | 0,05 + 0,01 |
| 50 А | ±(2,000 – 30,000) А ±(30,001 – 52,000) А | 0,1 + 0,01 0,2 + 0,01 |
| Режим манипуляции | ||
| 20 мА | ±(0,0000 – 22,00009) | 0,1 + 0,02 |
| 200 мА | ±(22,0001– 220,0009) | 0,1 + 0,02 |
| 2000 мА | ±(220,001 – 2100,0) | 0,1 + 0,02 |
| 50 А | ±(2,000 – 52,000) А | 0,2 + 0,02 |
Примечания :
I – установленное значение силы тока;
Iп – конечное значение предела воспроизведения;
В режиме манипуляции погрешность нормируется для непрерывного сигнала.
| Предел воспроизведения, Iп | Диапазон воспроизведения для установленного предела, мА | Частотный диапазон, Гц | Предел допускаемой основной абсолютной погрешности, ±(% от I + % от Iп) |
| Одноканальный режим | |||
| 2 мА 20 мА 200 мА | 0,00100 – 2,20009 2,2001 – 22,0009 22,001– 220,009 | 10 — 5000 | 0,04 + 0,004 |
| 5000 — 12000 | 0,012•Х + 0,004 | ||
| 2000 мА | 220,01 – 2100,00 | 10 — 5000 | 0,05 + 0,005 |
| 5000 — 12000 | 0,012•Х + 0,005 | ||
| 50 А | (02,000 – 52,000) А | 10 — 100 | 0,2 + 0,05 |
| 100 — 1000 | 0,5 + 0,05 | ||
| Двухканальный режим, выход «I» | |||
| 2 мА 20 мА 200 мА | 0,0001 – 2,2009 2,201 – 22,009 22,01– 220,09 | 10 — 2000 | 0,05 + 0,01 |
| 2000 — 12000 | 0,04•Х + 0,01 | ||
| 2000 мА | 220,1 – 2100,00 | 10 — 2000 | 0,06 + 0,01 |
| 2000 — 12000 | (0,05•Х) + 0,01 | ||
| 50 А | (2,000 – 52,000) А | 10 — 100 | 0,2 + 0,05 |
| 100 — 1000 | 0,5 + 0,05 | ||
| Режим манипуляции | |||
| 20 мА 200 мА 2000 мА | 0,1000 – 22,0009 22,001– 220,009 220,01 – 2100,00 | 10 – 2000 | 0,2 + 0,02 |
| 2000 – 12000 | 0,4 + 0,02 | ||
| 50 А | (2,000 – 52,000) А | 10 — 100 | 0,2 + 0,05 |
| 100 — 1000 | 0,5 + 0,05 | ||
Примечания:
I – установленное значение тока;
Iп – конечное значение предела воспроизведения;
Х – переменная величина, значение которой равно величине установленной частоты в килогерцах;
В режиме манипуляции погрешность нормируется для непрерывного синусоидального сигнала.
| Предел воспроизведения, Rп | Диапазон воспроизведения для установленного предела | Предел допускаемой основной абсолютной погрешности, ±(% от R + % от Rп) | Допускаемый измерительный ток, ± мА |
| Режим воспроизведения с типовым измерительным током Iтип | |||
| 30 Ом | (00,100 — 33,009) Ом | 0,05 + 0,02 | от 1 до 50 |
| 300 Ом | (33,01 — 330,09) Ом | 0,05 + 0,01 | от 0,2 до 25 |
| 3 кОм | (0,3301 — 3,3009) кОм | 0,05 + 0,01 | от 0,05 до 2,5 |
| 30 кОм | (3,301 – 33,009) кОм | 0,05 + 0,01 | от 0,02 до 0,25 |
| 300 кОм | (33,001 — 330,09) кОм | 0,1 + 0,01 | от 0,005 до 0,025 |
| 3000 кОм | (330,1…3300,0) кОм | 0,5 + 0,05 | от 0,001 до 0,0025 |
| Режим воспроизведения с повышенным измерительным током Iмакс | |||
| 300 Ом | (30,00 — 330,09) Ом | 0,06 + 0,01 | от 25 до 30 |
| 3 кОм | (0,3301 — 3,3009) кОм | 0,06 + 0,01 | от 2,5 до 4,5 |
| 30 кОм | (3,301 – 33,009) кОм | 0,06 + 0,01 | от 0,25 до 0,45 |
| 300 кОм | (33,001 — 330,09) кОм | 0,2 + 0,01 | от 0,025 до 0,045 |
| 3000 кОм | (330,1 — 3300,0) кОм | 0,6 + 0,05 | от 0,002 до 0,004 |
Примечания:
R – установленное значение воспроизводимого сопротивления;
Rп – конечное значение предела воспроизведения.
| Диапазон выходного напряжения, В | Диапазон выходного тока | Частотный диапазон, Гц | Предел допускаемой основной абсолютной погрешности установки УФС, ±° | |
| Предел воспроизведения, Iп | Диапазон сопротивлений нагрузки *, Ом | |||
| 0,3 — 700 | 0,001 мА — 50,00 А | |||
| 2 мА | 2000 — 10 | 10 — 200 | 0,1 | |
| 200 — 12000 | 0,5 · X | |||
| 20 мА | 200 — 1 | 10 — 200 | 0,1 | |
| 200 — 12000 | 0,5 · X | |||
| 200 мА | 20 — 0,5 | 10 — 200 | 0,1 | |
| 200 — 12000 | 0,5 · X | |||
| 2000 мА | 2 — 0,5 | 10 — 200 | 0,1 | |
| 200 — 12000 | 0,5 · X | |||
| 50 А | 0,03 — 0,007 | 10 — 80 | 0,1 | |
| 80-1000 | 2,5 · Х — 0,1 | |||
* — Сопротивление нагрузки, подключенное к выходу калибратора силы тока, при котором прибор обеспечивает нормируемую погрешность установки УФС.
Примечание:
Х– переменная величина, значение которой равно величине установленной частоты в килогерцах.
| Диапазон воспроизводимого напряжения, В | Угол фазового сдвига, ° | Частотный диапазон | Предел допускаемой основной абсолютной погрешности | |
| напряжение ±(% от U + % от Uп) | УФС, ± ° | |||
| 0,0010 – 7,0000 | 000,00 – 359,99 | 0,1 Гц – 10 Гц | — | — |
| 10 Гц – 1 кГц | 0,05 + 0,01 | 0,1 | ||
| 1 кГц — 20 кГц | 0,05 + 0,01 | 0,2 | ||
| 20 кГц — 100 кГц | 0,1 + 0,01 | 1 | ||
Примечания:
U – установленное значение напряжения;
Uп – предел воспроизведения напряжения равный 7 В.
| Режим воспроизведения | Основная допустимая относительная погрешность воспроизведения Н4-56 | Соответствие | |
| ГПС | Доверительная граница относительной погрешности | ||
| Напряжение постоянного тока | от 0,0044 % до 0,011 % в диапазоне от 40 мВ до 1025 В | Приложение к приказу Росстандарта от 30.12.2019 г. №3457 | Рабочий эталон 3-го разряда, калибраторы от 0,005 % до 0,5 % в диапазоне до 1000 В |
| Напряжение переменного тока | от 0,022 % до 0,075 % в диапазоне от 0,6 мВ до 715 В в частотном диапазоне от 10 Гц до 100 кГц | Приложение к приказу Росстандарта от 29.05.2018 г. №1053 | Рабочий эталон 3-го разряда, калибраторы от 0,05 % до 0,3 % в диапазоне до 1000 В |
| Сила постоянного тока | от 0,041 % до 0,051% в диапазоне до 2000 мА | Приложение к приказу Росстандарта от 01.10.2018 г. №2091 | Рабочий эталон 1-го разряда, калибраторы от 0,0001 % до 0,1 % в диапазоне от 0,01 мА до 50 А |
| от 0,11 % до 0,21 % в диапазоне св. 2000 мА до 50 А | Рабочий эталон 2-го разряда, калибраторы от 0,1 % до 0,5 % в диапазоне от 0,01 мА до 100 А | ||
| Сила переменного тока (одноканальный режим воспроизведения) | от 0,044 % до 0,125 % в диапазоне от 0,02 мА до 2 А в частотном диапазоне от 10 Гц до 12 кГц 0,25 % в диапазоне от 2 до 50 А в частотном диапазоне | Приложение к приказу Росстандарта от 14.05.2015 г. № 575 | Рабочий эталон 2-го разряда, калибраторы от 0,02 % до 0,5 % в диапазоне от 0,001 мА до 100 А в частотном диапазоне от 0,1 Гц до 100 кГц |
0,55 % в диапазоне от 2 до 50 А в частотном диапазоне от 100 до 1000 Гц | Рабочие средства измерения, калибраторы от 0,005 % до 40 % в диапазоне от 0,01 мкА до 100 А в частотном диапазоне от 0,1 Гц до 1000 кГц | ||
| Сопротивление постоянному току | от 0,052 % до 0,65 % в диапазоне от 0,1 Ом до 3,3 МОм | Приложение к приказу Росстандарта от 30.12.2019 г. № 3456 | Рабочие средства измерения, меры электрического сопротивления многозначные от 0,02 % до 10 % в диапазоне от 100 мкОм до 100 ТОм |
| Угол фазового сдвига между двумя электрическими напряжениями | 0,1 ° в частотном диапазоне от 0,1 до 1000 Гц | МИ 1949-88 | Рабочие средства измерения, двухфазные генераторы напряжения |
