Описание

Модули предназначены для сбора данных со встроенных дискретных входов и передачи их в сеть Ethernet.

Коммуникационные возможности
Интерфейс обмена	Сдвоенный Ethernet 10/100 Mbit
Интерфейс конфигурирования	USB 2.0 (MicroUSB), Ethernet (RJ-45)
Протоколы обмена	Modbus TCP (до 4-х одновременных соединений) MQTT (в разработке) SNMP (в разработке)

Входы могут работать в режимах: счетчика импульсов частотой до 100 кГц, измерения частоты до 100 кГц, обработки сигналов энкодера до 100 кГц (только МВ210-202)
Подключение дискретных сигналов ~230 В (только МВ210-221):
- Определение наличия или отсутствия напряжения в сети
- Диагностика обрыва фазы в трехфазной сети
- Контроль чередования фаз
- Подсчет наработки (моточасов)
- Счетчик количества включений напряжения
- Время последнего включения и выключения напряжения на входе
Сдвоенный 2-х портовый Ethernet-коммутатор
Поддержка технологии Ethernet Bypass позволяет передавать данные из одного порта в другой и не терять связь с остальными модулями при возникновении нештатной ситуации
Широкий диапазон рабочих температур: -40…+55 °С
Непрерывный профиль измерений во внутреннюю flash память (архив)
Поддержка облачного сервиса OwenCloud

Конфигурирование

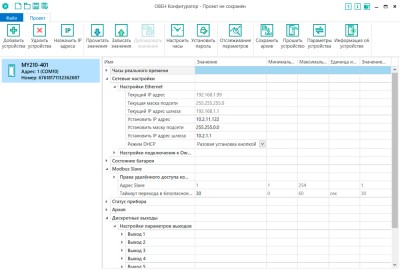

Настройка модулей Мx210 осуществляется с помощью конфигуратора, который поддерживает работу с группой модулей и позволяет оперативно получить доступ ко всем параметрам. Подключение осуществляется по интерфейсам Ethernet или USB (разъем типа microUSB). При подключении по USB внешнее питание модуля не требуется.

Универсальный конфигуратор Мx210

Полный состав линейки Мх210

Основные технические характеристики

Модификация		МВ210-202	МВ210-204	МВ210-221
Входы
Количество входов		20 DI		9 + 6 DI
Тип входов		контактный датчик (требует внешнего питания =24 В) датчик n-p-n и p-n-p типа	«сухой контакт» (не требует внешнего питания) датчик n-p-n типа	~230 В «сухой контакт» (не требует внешнего питания) датчик n-p-n типа
Характеристики дискретных входов (DI)
Гальваническая развязка входов		–
Режимы работы		определение логического уровня подсчет числа высокочастотных импульсов (только 1 – 8 DI) измерение частоты (только 1 – 8 DI) обработка сигналов энкодера (до 3-х AB энкодеров)	определение логического уровня подсчет числа импульсов	Для сигналов ~230 В: определение наличия или отсутствия напряжения в сети диагностика обрыва фазы в трехфазной сети контроль чередования фаз подсчет наработки (моточасов) счетчик количества включений напряжения время последнего включения и выключения напряжения на входе Для сигналов =24 В: определение логического уровня подсчет числа импульсов
Макс. частота входного сигнала	определение логического уровня	400 Гц
	подсчет числа импульсов	100 кГц (только 1 – 8 DI)	400 Гц
	измерение частоты	100 кГц (только 1 – 8 DI)	–
	обработка сигналов энкодера	100 кГц	–
Мин. длительность импульса		5 мкс (1 – 8 DI)	1 мс
		1 мс (9 – 20 DI)
Сопротивление контактов (ключа) и соединительных проводов, подключаемых к дискретному входу		–	не более 100 Ом
Ток «логической единицы»		не менее 5,5 мА	–
Ток «логического нуля»		не более 1,2 мА	–
Напряжение «логической единицы»		8,8…30 В	–
Напряжение «логического нуля»		0…6,1 В	–
Питание
Напряжение питания		=10…48 (номинальное =24)В
Потребляемая мощность		не более 4 Вт при питании =24 В	не более 5 Вт при питании =24 В
Защита от переполюсовки		есть
Тип питания часов реального времени		батарея CR2032
Конструктивное исполнение
Габаритные размеры		(123×83×42)±1мм
Степень защиты		IP20
Монтаж		на DIN-рейку / на стену
Средний срок службы		10 лет
Масса		не более 0,4 кг
Условия эксплуатации
Температура окружающего воздуха		-40…+55 °С
Относительная влажность воздуха (при +25 °С и ниже без конденсации влаги)		не более 80 %
Комплектность
Модуль		1 шт.
Паспорт и гарантийный талон		1 экз.
Краткое руководство по эксплуатации		1 экз.
Кабель патч-корд UTP 5e 150 мм		1 шт.
Клемма питания 2EGTK-5-02P-14		1 шт.
Заглушка Ethernet		1 шт.

Схемы подключения

МВ210-202	МВ210-204	МВ210-221
Общий чертеж

Схема подключения датчиков «сухие контакты»
-
Схема подключения контактных датчиков
	-	-
Схема подключения дискретных сигналов ~230 В
-	-	Однофазные цепи Трехфазные цепи
Схема подключения датчиков n-p-n типа

Схема подключения датчиков p-n-p типа
	–	–
Схема подключения энкодера n-p-n типа
	–	–
Схема подключения энкодера p-n-p типа
	–	–
