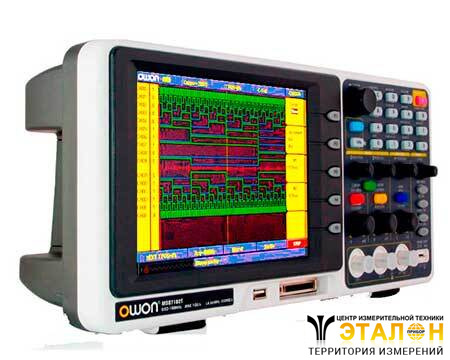

Цифровой прибор бюджетного ценового MSO7102T представляет собой младшую модель в серии комбинированных приборов OWON MSO+LA и сочетает в себе функционал 2-х канального запоминающего осциллографа с полосой пропускания 100 МГц со встроенным 16-ти канальным логическим анализатором.
Цифровой осциллограф MSO7102T снабжен цветным TFT-ЖК- экраном с диагональю 8" и разрешением 640 х 480 пикс. на дюйм., что позволяет легко различать форму входного сигнала, особенно в случае больших объемов данных или множества взаимно перекрывающих гармоник.
Осциллограф MSO7102T обеспечивает полосу пропускания 100 МГц при частоте дискретизации до 1 Гвыб/с в режиме одноканального запоминающего осциллографа и полосу пропускания до 66 МГц при частоте дискретизации 400 Мвыборок/с в режиме логического анализатора.
В комплект поставки осциллографа входят 2 пробника, логический модуль, 16 логических пробников с крючками, USB-кабель, программное обеспечение для ПК, адаптер питания и руководство.
Параметр | Значение |
Полоса пропускания | 100 МГц |
Количество каналов | 2 |
Дискретизация (реалаьная/время,максимум) | 1 Гвыб/сек |
Входные параметры | |
Развязка входа | DC, AC, GND |
Входной импеданс | 1 МОм, 10 пФ |
Коэффициент затухания датчика | 1 Х, 10 Х, 100 Х, 1000 Х |
Входное напряжение (макс) | 400 В |
Горизонтальная развертка | |
Интерполяция формы волны | sin (х) / х |
Размер памяти | 2 Мб |
Коэффициент развёртки | 2 нс / дел - 100 с / дел, 1, 2, 5 шаг |
Горизонтальная развертка | |
Интерполяция формы волны | sin (х) / х |
Размер памяти | 2 Мб |
Коэффициент развёртки | 2 нс / дел - 100 с / дел, 1, 2, 5 шаг |
Вертикальная система | |
Вертикальное разрешение | 8 бит |
Вертикальная развёртка | 2 мВ / дел - 10 В / дел |
Время нарастания | < 3,5 нс |
Режимы захвата | край, видео, чередование, импульс, наклон |
Ограниченная полоса пропускания | 60 МГц |
Точность усиления (DC) | ± 3 % |
Система синхронизации | |
Режимы запуска | фронт, импульс, видео, наклон, альтернатива |
Система измерения | |
Автоматическое измерение | 21 тип (режим) |
Математические функции | +, -, ×, ÷, FFT |
Логический анализатор | |
Количество каналов | 16 |
Частота дискретизации | 20 Выб / с - 2 ГВыб / с |
Полоса пропускания | 00 МГц |
Глубина памяти | 4 Мб |
Общие характеристики | |
Тип дисплея | 8 дюймов, цветной LCD - экран, 640 * 480 точек |
Питание | 100 - 240 В переменного тока, 50 Гц/60 Гц, CAT |
Рабочая температура | от 0 до 50 °С |
Габариты | 370 х 180 х 120 мм |
Вес | 2,2 кг |
№ | Наименование | Количество |
1 | Осциллограф смешанных сигналов MSO7102T | 1 |
2 | Пробник | 2 |
3 | Логический модуль | 1 |
4 | Логический пробник с крючками | 16 |
5 | USB-кабель | 1 |
6 | Программное обеспечение для ПК | 1 |
7 | Адаптер питания | 1 |
8 | Руководство | 1 |
