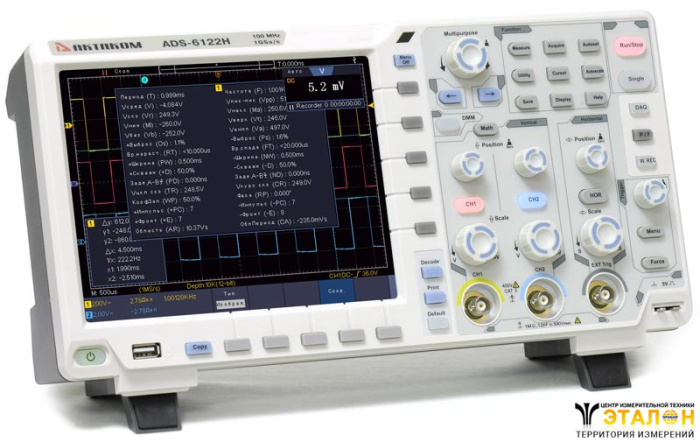

Цифровой осциллограф АКТАКОМ ADS-6142HV представляют собой уникальный прибор, сочетающие непревзойденную функциональность, высокие технические характеристики и доступную цену.
Для передачи изображения с прибора на большой монитор в приборе предксмотрен видеовыход VGA.
Настоящей изюминкой прибора является 14-разрядный АЦП, что позволяет анализировать даже зашумленные сигналы с повышенной точностью.
Характеристика | Значение | |
---|---|---|
Полоса пропускания | 100 МГц (8/12 бит) 25 МГц (14 бит) | |
Количество каналов | 2 + внешний запуск | |
Скорость захвата осциллограмм | 75 000 осц/сек | |
Регистрация | Режим | Обычный, пиковый детектор, усреднение |
Макс. дискретизация (реальное время) | 1 канал включен: 1 Гвыб/сек (8 бит); 500 Мвыб/сек (12 бит); 100 Мвыб/сек (14 бит) 2 канала включено: 1 Гвыб/сек (8 бит); 500 Мвыб/сек (12 бит); 100 Мвыб/сек (14 бит) | |
Вход | Связь по входу | открытый, закрытый, земля |
Р’С…РѕРґРЅРѕР№ импеданс | 1 MΩ В±2% РІ параллель 15 РїР¤ В±5 РїР¤, 50 РћРј В±2% | |
Учет ослабления пробников | 0.001X - 1000X, шаг 1-2-5 | |
Максимальное РІС…РѕРґРЅРѕРµ напряжение | 1 MΩ: ≤300 Р’СЃРєР· | |
Ограничение полосы пропускания | 20 МГц, полный диапазон | |
�золированность каналов | 50 Гц: 100 : 1 10 МГц: 40 : 1 | |
Задержка между каналами (типичное) | 150 пс | |
Параметры горизонтальной системы | �нтерполяция | sin (x)/x |
Глубина записи | 40 М точек | |
Коэффициент развертки | 1 нс/дел ~ 1000 с/дел, с шагом 1~2~5 (8/12 бит) 5 нс/дел ~ 1000 с/дел, с шагом 1~2~5 (14 бит) | |
Погрешность измерения интервалов (DC~100 МГц) | однократный сигнал: В±(время выборки + 100 ppm × РёР·РјРµСЂРµРЅРЅРѕРµ значение + 0.6 РЅСЃ) усреднение >16: В±(время выборки + 1 ppm × РёР·РјРµСЂРµРЅРЅРѕРµ значение + 0.4 РЅСЃ) | |
Погрешность времени выборки и времени задержки | ±1 ppm | |
Параметры вертикальной системы | Режим АЦП | 8, 12 и 14 бит |
Вертикальное отклонение | 1 мВ/дел ~ 10 В/дел | |
Диапазон смещения | ±2 В (1 мВ/дел ~ 50 мВ/дел) ±20 В (100 мВ/дел ~ 1 В/дел) ±200 В (2 В/дел ~ 10 В/дел) | |
Полоса пропускания для аналогового периодического сигнала | 100 МГц | |
Низкочастотный предел | ≥5 Гц ( РЅР° РІС…РѕРґРµ, закрытый РІС…РѕРґ, -3dB) | |
Время нарастания | ≤3,5 РЅСЃ (типичное) 8 Р±РёС‚, 12 Р±РёС‚ | |
Относительная погрешность коэффициентов отклонения с пробником Х1 (1:1) | ±3% (для коэффициента отклонения 1 мВ/дел в режимах 8 и 12 бит) ±2% (для коэффициента отклонения 2 мВ/дел в режимах 8 и 12 бит) ±2% (для коэффициента отклонения >2 мВ/дел в режиме 8 бит ) ±1,5% (для коэффициента отклонения >2 мВ/дел в режимах 12 бит) не нормируется (в режиме 14 бит) | |
Погрешность РєРѕСЌС„. усиления (усреднения) | Усреднение РїРѕ 16 регистрациям: В±(3% + 0.05 дел) для ΔV | |
Р�змерения | Курсорные | ΔV Рё ΔT между курсорами, авто |
Автоматические | Vpp, Vavg, Vrms, Freq, Period, Week RMS, Cursor RMS, Vmax, Vmin, Vtop, Vbase, Vamp, Overshoot, Phase, Preshoot, Rise Time, Fall Time, +Width, -Width, +Duty, -Duty, Duty Cycle, Delay A→B ↑, Delay A→B↓, +Pulse Count, -Pulse Count, Rise Edge Count, Fall Edge Count | |
Математические операции | +, -, *, /, БПФ (6 окон) | |
Сохранение во внутреннюю память | 100 осциллограмм | |
Фигуры Лиссажу (X-Y) | Диапазон: полный Сдвиг фаз: ±3 градуса | |
Частотомер | Диапазон | 2 Гц - полный диапазон |
Разрядность | 6 цифр | |
Тип запуска | Фронт, однократный запуск |
Характеристики | Значене | ||
---|---|---|---|
Тип запуска | Фронт, импульс, видео, скорость нарастания, рант, окно, по истечению времени, N фронт, логический шаблон | ||
Режим запуска | Авто, обычный, однократный | ||
Блокировка уровня запуска | 100 нс ~ 10 с | ||
Диапазон уровня запуска | ±5 делений от центра экрана (внутр. запуск) ±2 В (EXT) ±10 В (EXT/5) | ||
Чувствительность уровня запуска | ±0.3 деления (внутр. запуск) ±(10 мВ + 6% уст. значения) (EXT) ±(50 мВ + 6% уст. значения) (EXT/5) | ||
Запуск по фронту | нарастающий, спадающий | ||
Запуск по длительности импульса | условие запуска | положительная полярность импульса: >, <, = отрицательная полярность импульса: >, <, = | |
диапазон установок | 2 нс ~ 10 с (8 бит) 4 нс ~ 10 с (12 бит) 20 нс ~ 10 с (14 бит) | ||
Запуск по ранту | условие запуска | положительная или отрицательная полярность: >, <, = | |
диапазон установок | 2 нс ~ 10 с (8 бит) 4 нс ~ 10 с (12 бит) 20 нс ~ 10 с (14 бит) | ||
Запуск по окну | Фронт | нарастающий, спадающий | |
Позиция запуска | Вход, выход, время | ||
РЁРёСЂРёРЅР° РѕРєРЅР° | 2 РЅСЃ ~ 10 СЃ (8 Р±РёС‚) 4 РЅСЃ ~ 10 СЃ (12 Р±РёС‚) 20 РЅСЃ ~ 10 СЃ (14 Р±РёС‚) | ||
Запуск по N фронту | Тип фронта | нарастающий, спадающий | |
Время | 2 нс ~ 10 с (8 бит) 4 нс ~ 10 с (12 бит) 20 нс ~ 10 с (14 бит) | ||
Номер фронта | 1 ~ 128 | ||
Скорость нарастания | Скорость сигнала | положительная или отрицательная полярность: >, <, = | |
Условие запуска | 2 нс ~ 10 с (8 бит) 4 нс ~ 10 с (12 бит) 20 нс ~ 10 с (14 бит) | ||
Запуск по видеосигналу | Cистема | NTSC, PAL и SECAM | |
Выбор линии | 1 - 525 NTSC 1 - 625 PAL/SECAM | ||
Запуск по логическому шаблону | Условие | AND, OR, XNOR, XOR | |
Условие задержки | H, L, X, нарастающий фронт, спадающий фронт | ||
Выход | запуск при переходе на True с False, при переходе на False с True, когда условие True больше, меньше или равно установленному времени | ||
Запуск по истечению времени (TimeOut) | Фронт | нарастающий, спадающий | |
Установка времени | 2 нс ~ 10 с (8 бит) 4 нс ~ 10 с (12 бит) 20 нс ~ 10 с (14 бит) | ||
RS-232 запуск | Полярность | положительная, инвентированая | |
Условие запуска | Start, Error, Check Error, Data | ||
Скорость | стандартная, пользовательская (0 - 10000000) | ||
Разрядность | 5 bit, 6 bit, 7 bit, 8 bit | ||
I²C запуск | Условие запуска | Start, Restart, Stop, ACK Lost, Address, Data, Addr/Data | |
Разрядность адреса | 7 бит, 8 бит, 10 бит | ||
Диапазон | 0 - 127, 0 - 255, 0 - 1023 | ||
Длина | 1 ~ 5 байт | ||
SPI запуск | Условие | TimeOut | |
Значение удержания | 30 нс ~ 10 нс | ||
Разрядность | 4 бит ~ 32 бит | ||
Установка | H, L, X |
Тип дисплея | диагональ 8”, ЖК, сенсорный IPS |
Разрешение дисплея | 1024 х 768 точек |
Количество цветов | 65536 цветов |
Послесвечение | 1 сек, 2 сек, 5 сек, бесконечно, отключено. Отображение цветом не поддерживается. |
Выходное напряжение (типичное) | амплитуда 5 Р’ РЅР° нагрузке больше 1MΩ. |
Частота (типичное) | Меандр 1 кГц |
Для связи с ПК | USB host, USB sevice, PictBridge, LAN, Trig Out (Pass/Fail) |
Сохранение | USB (форматы файлов *.bmp и *.bin) |
Видеовыход | VGA |
Напряжение | 100 ~ 240 Вэфф. AC, 50/60 Гц, CAT II |
Потребляемая мощность | <24 Вт |
предохранитель | 2 A, T тип, 250 В |
Батарейное питание (опция - за дополнительную плату) | 3,7 В ; 13200 мАч |
Габаритные размеры | 340 РјРј × 177 РјРј × 95 РјРј (Р”*Р’*Р“) |
Вес | Около 2.6 кг |
Комплектация прибора может быть изменена производителем без предупреждения. Все заявленные функциональные возможности остаются без изменений.
