TMM-540
Главная > Каталог > Радиоизмерительные приборы > Цифровые осциллографы > Осциллограф цифровой ADS-6064H с опцией ADS-6000DMM ADS-6064HM

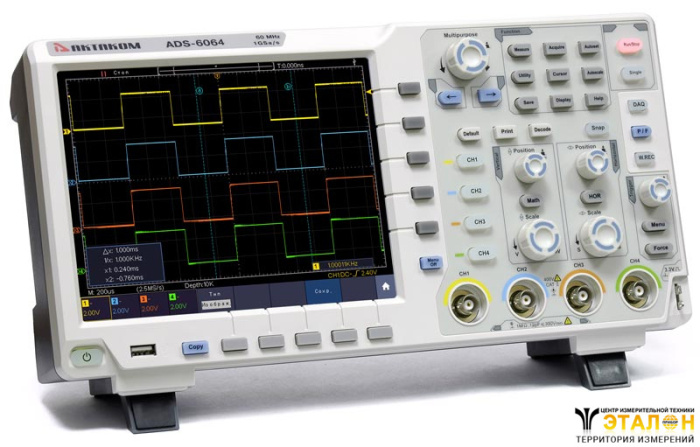

Осциллограф цифровой ADS-6064H с опцией ADS-6000DMM ADS-6064HM

Цена:
83 646 ₽
Общая стоимость 0 руб.
В корзину
Купить в 1 клик
Нашли дешевле?
Снизим цену!
В избранное
Характеристики
Гарантия
24 месяца
Стоимость доставки от 800 ₽ (уточнять у менеджера)
Срок доставки: 2 - 10 дней при наличии товара на складе
Бесплатная доставка от 50000₽
Безналичный расчет для юридических лиц
Самовывоз со склада компании ЭТАЛОНПРИБОР
Более 350 брендов
Самые лучшие
цены
Техническая
документация
Быстрая доставка
по России
Сервисный
центр
  • Описание
  • Доставка и оплата
  • Гарантия и возврат
  • Отзывы
  • Сервис
Описание

Осциллограф цифровой АКТАКОМ ADS-6064HM сочетает в себе непревзойдённую функциональность и отличные технические характеристики при доступной цене.

Благодаря возможности питания от батареи, осциллограф ADS-6064HM можно использовать для работы в "полевых" условиях.

Модели с индексом "H" имеют максимальную разрядность АЦП до 14 бит, что позволяет существенно улучшить разрешение по сравнению с 8-ми разрядными АЦП.

Прибор снабжен встроенным 3 3/4 разрядным мультиметром

Технические характеристики


Характеристика Значение
Полоса пропускания (в режиме 8 бит) 60 МГц
Количество каналов 4
Скорость захвата осциллограмм 45 000 осц/сек
Регистрация Режим Обычный, пиковый детектор, усреднение
Макс. дискретизация (реальное время) 1 Гвыб/сек
Вход Связь по входу открытый, закрытый, земля
Р’С…РѕРґРЅРѕР№ импеданс 1 MΩВ±2% РІ параллель 15 пФ±5 РїР¤
Учет ослабления пробников 0.001X - 1000X, шаг 1-2-5
Максимальное РІС…РѕРґРЅРѕРµ напряжение 1 MΩ: ≤300 Р’СЃРєР·
Ограничение полосы пропускания 20 МГц, полный диапазон
�золированность каналов 50 Гц: 100 : 1
10 МГц: 40 : 1
Задержка между каналами (типичное) 150 пс
Параметры горизонтальной системы �нтерполяция sin (x)/x
Глубина записи 40 М точек
Коэффициент развертки 2 нс/дел ~ 1000 с/дел, с шагом 1~2~5
Погрешность измерения интервалов (DC~100 МГц) однократный сигнал: В±(время выборки + 1ppm × РёР·РјРµСЂРµРЅРЅРѕРµ значение + 0.6 РЅСЃ)
усреднение >16: В±(время выборки + 1ppm × РёР·РјРµСЂРµРЅРЅРѕРµ значение + 0.4 РЅСЃ)
Погрешность времени выборки и времени задержки ±1 ppm
Параметры вертикальной системы Вертикальное разрешение 8 / 12 / 14 бит
Вертикальное отклонение 1 мВ/дел ~ 10 В/дел
Диапазон смещения ±2 В (1 мВ/дел ~ 50 мВ/дел)
±20 В (100 мВ/дел ~ 1 В/дел)
±200 В (2 В/дел ~ 10 В/дел)
Полоса пропускания для аналогового периодического сигнала 60 МГц
Низкочастотный предел ≥5 Гц ( РЅР° РІС…РѕРґРµ, закрытый РІС…РѕРґ, -3dB)
Время нарастания ≤5,8 РЅСЃ (типичное)
Относительная погрешность коэффициентов отклонения с пробником Х1 (1:1) ±3%
Погрешность коэф. усиления (усреднения) Усреднение по 16 регистрациям:
В±(3% + 0.05 дел) для ΔV
Р�змерения Курсорные ΔV Рё ΔT между курсорами, авто
Автоматические Vpp, Vavg, Vrms, Freq, Period, Week RMS, Cursor RMS, Vmax, Vmin, Vtop, Vbase, Vamp, Overshoot, Phase A→B ↑, Phase A→B↓, Preshoot, Rise Time, Fall Time,+Width, -Width, +Duty, -Duty, Duty Cycle, Delay A→B ↑, Delay A→B↓, +Pulse Count, -Pulse Count, Rise Edge Count, Fall Edges Count, Area, Cycle Area
Математические операции +, -, *, /, БПФ
Сохранение во внутреннюю память 100 осциллограмм
Фигуры Лиссажу (X-Y) Диапазон: полный
Сдвиг фаз: ±3 градуса
Частотомер Диапазон 2 Гц - полный диапазон
Разрядность 6 цифр
Тип запуска
Фронт, однократный запуск
Декодирование сигналов последовательных шин
I²C, SPI, RS-232, CAN

Система запуска

Характеристики Значене
Тип запуска
Фронт, импульс, видео, скорость нарастания, рант, РѕРєРЅРѕ, РїРѕ истечению времени, N фронт, логический шаблон, сигналы последовательных шин I²C, SPI, RS-232, CAN
Режим запуска
Авто, обычный, однократный
Блокировка уровня запуска 100 нс ~ 10 с
Диапазон уровня запуска ±5 делений от центра экрана
Чувствительность уровня запуска ±0.3 деления
Запуск по фронту
нарастающий, спадающий
Запуск по длительности импульса условие запуска положительная полярность импульса: >, <, =
отрицательная полярность импульса: >, <, =
диапазон установок 30 нс ~ 10 с
Запуск по ранту
условие запуска положительная или отрицательная полярность: >, <, =
диапазон установок 30 нс ~ 10 с
Запуск по окну
Фронт нарастающий, спадающий
Позиция запуска Вход, выход, время
РЁРёСЂРёРЅР° РѕРєРЅР°
30 РЅСЃ ~ 10 СЃ
Запуск по N фронту
Тип фронта нарастающий, спадающий
Время 30 нс ~ 10 с
Номер фронта 1 ~ 128
Скорость нарастания
Скорость сигнала положительная или отрицательная полярность: >, <, =
Условие запуска 30 нс ~ 10 с
Запуск по видеосигналу
Cистема NTSC, PAL и SECAM
Выбор линии
1 - 525 NTSC
1 - 625 PAL/SECAM
Запуск по логическому шаблону
Условие AND, OR, XNOR, XOR
Условие задержки H, L, X, нарастающий фронт, спадающий фронт
Выход
запуск при переходе на True с False, при переходе на False с True, когда условие True больше, меньше или равно установленному времени
Запуск по истечению времени
(TimeOut)
Фронт нарастающий, спадающий
Установка времени 30 нс ~ 10 с
RS-232 запуск
Полярность положительная, инвентированая
Условие запуска Start, Error, Check Error, Data
Скорость стандартная, пользовательская (0 - 10000000)
Разрядность 5 bit, 6 bit, 7 bit, 8 bit
I²C запуск
Условие запуска Start, Restart, Stop, ACK Lost, Address, Data, Addr/Data
Разрядность адреса 7 бит, 8 бит, 10 бит
Диапазон 0 - 127, 0 - 255, 0 - 1023
Длина 1 ~ 5 байт
SPI запуск
Условие TimeOut
Значение удержания 30 нс ~ 10 нс
Разрядность 4 бит ~ 32 бит
Установка H, L, X


Цифровой мультиметр

Разрешение дисплея 3 3/4 разрядов (4000 отсчетов)
Входной импеданс 10 МОм
�змерение постоянного напряжения Диапазоны: 400 мВ/4 В/400 В
Точность: ±(1% + 1 е.м.р.)
Макс. напряжение на входе: 1000 В
�змерение переменного напряжения Диапазоны: 4 В /40 В /400 В
Точность: ±(1% + 3 е.м.р.)
Макс. напряжение на входе: 750 В
Частотный диапазон: 40 Гц ~ 400 Гц
�змерение постоянного тока Диапазоны: 40 мА /400 мА /10 А
Точность:
±(1.5% + 1 е.м.р.) диап. 40 мА/400 мА;
±(3% + 3 е.м.р.) диап. 10 А
�змерение переменного тока Диапазоны: 40 мА /400 мА /10 А
Точность:
±(1.5% + 3 е.м.р.) диап. 40 мА;
±(2% + 1 е.м.р.) диап. 400 мА;
±(3% + 3 е.м.р.) диап. 10 А
Сопротивление
Диапазоны: 400 Ом /4 кОм ~ 40 МОм
Точность:
±(1% + 3 е.м.р.) диап. 400 Ом;
±(1% + 1 е.м.р.) диап. 4 кОм ~ 40 МОм
Емкость Диапазон: 51.2 нФ ~ 100 мкФ
Точность: ±(3% + 3 е.м.р.)
Тест диодов
0 Р’ ~ 1.5 Р’
Неразрывность цепи
<50 Ом (±30 Ом) звуковой сигнал

Дисплей

Тип дисплея диагональ 8” , ЖК сенсорный IPS 1024 x 768
Количество цветов 65536 цветов
Послесвечение 1 сек, 2 сек, 5 сек, бесконечно, отключено.
Отображение цветом поддерживается.

Выход для компенсации пробника

Выходное напряжение (типичное) амплитуда 5 Р’ РЅР° нагрузке больше 1 MΩ.
Частота (типичное) Меандр 1 кГц

�нтерфейс

Для связи с ПК USB host, USB device, PictBridge, LAN, Trig Out (Pass/Fail)
Сохранение USB (форматы файлов *.bmp и *.bin)

Питание

Напряжение 100 ~ 240 Вэфф. AC, 50/60 Гц, CAT II
Потребляемая мощность <24 Вт
предохранитель 2 A, T тип, 250 В
Батарейное питание (опция - за дополнительную плату)
3,7 Р’ ; 13200 РјРђС‡

Массо-габаритные параметры

Габаритные размеры 340 РјРј × 177 РјРј × 95 РјРј (Р”*Р’*Р“)
Вес Около 2.6 кг

Дополнительная информация

Все приведенные в описании данного прибора параметры являются типичными, их точное значение определяется в процессе калибровки. Для определения реальных параметров прибора при его приобретении рекомендуем заказать калибровку в метрологической службе.

Стандартная комплектация

  • осциллограф цифровой
  • осциллографические щупы СЃ переключателем 1X/10X – 4 шт.
  • сетевой кабель
  • USB кабель для подключения Рє РџРљ
  • эксплуатационный документ
  • комплект для подстройки РїСЂРѕР±РЅРёРєРѕРІ
  • Программное обеспечение Aktakom DSO-Soft 6000 Программное обеспечение для осциллографов

Программное обеспечение в стандартной поставке не имеет физического носителя и может быть загружено на сайте www.aktakom.ru в разделе «Программное обеспечение» после приобретения и регистрации прибора с указанием его серийного номера.

Для загрузки программного обеспечения перейдите в раздел «Техническая поддержка» -> «Файлы для Вашего прибора АКТАКОМ», затем авторизуйтесь, указав свой логин и пароль. Если Вы ранее не регистрировались на сайте www.aktakom.ru, пройдите по ссылке «Зарегистрироваться» и укажите все необходимые данные.

В случае утраты программного обеспечения его загрузка осуществляется за дополнительную плату. Программное обеспечение может быть поставлено на физическом носителе (компакт-диске). Запись программного обеспечения на носитель (компакт-диск) и его доставка осуществляются за дополнительную плату.

Комплектация прибора может быть изменена производителем без предупреждения. Все заявленные функциональные возможности остаются без изменений.
