TMM-540
Главная > Каталог > Радиоизмерительные приборы > МЕГЕОН 15004 - карманный четырехканальный осциллограф

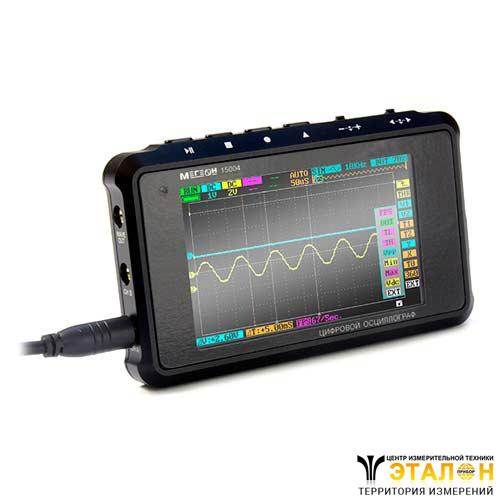

МЕГЕОН 15004 - карманный четырехканальный осциллограф

Цена:
38 788 ₽
Общая стоимость 0 руб.
В корзину
Купить в 1 клик
Нашли дешевле?
Снизим цену!
В избранное
Характеристики
Гарантия
12 месяцев
Стоимость доставки от 800 ₽ (уточнять у менеджера)
Срок доставки: 2 - 10 дней при наличии товара на складе
Бесплатная доставка от 50000₽
Безналичный расчет для юридических лиц
Самовывоз со склада компании ЭТАЛОНПРИБОР
Более 350 брендов
Самые лучшие
цены
Техническая
документация
Быстрая доставка
по России
Сервисный
центр
  • Описание
  • Доставка и оплата
  • Гарантия и возврат
  • Отзывы
  • Сервис
Описание

Описание карманного четырехканального осциллографа МЕГЕОН 15004:

МЕГЕОН 15004 - это портативный цифровой четырёхканальный осциллограф на базе 32-битной платформы ARM Cortex-M3, предназначенный для решения инженерных задач общего назначения. Использование ПЛИС (программируемая логическая интегральная среда), и внешнего АЦП (аналого-цифровой преобразователь) позволяет значительно увеличить скорость обработки данных. Прибор имеет дисплей 320х240 точек, mini-USB порт и встроенный диск размером 2 МБ для хранения осциллограмм.

Особенности карманного четырехканального осциллографа МЕГЕОН 15004:

  • 4 канала (2 аналоговых A,B канала и 2 цифровых C,D канала);
  • Встроенный многофункциональный генератор;
  • В комплекте 2 пробника;
  • Полоса пропускания до 8 МГц;
  • 72 Мвыб/сек для всех аналоговых каналов;
  • Разрядность АЦП - 8 бит;
  • Длина записи осциллограммы на любом канале до 4096 точек;
  • До 5 часов работы без подзарядки;
  • Математические функции;
  • Настраиваемые измерители;
  • Зарядка от USB;
  • Большое количество настроек;
  • Подключение к компьютеру;
  • Оранжевый – горизонтальная развёртка;
  • Белый – скрытие курсора, (системный индикатор).

Технические характеристики карманного четырехканального осциллографа МЕГЕОН 15004:

ПараметрЗначение
ПроцессорARM Cortex M3
Система ввода-вывода и управленияFPGA
Полоса пропускания0…8 МГц
Аналоговые каналы
Количество, обозначение2 (А, В)
Максимальное напряжение при «х1»± 40 Вп-п
Максимальное напряжение при «х10»± 400 Вп-п
Цифровые каналы
Количество, обозначение2 (C, D)
Уровни напряжения0…2,4 В – логический «0», 3…15 – логическая «1»
Технические характеристики
Вертикальная чувствительность каналов А и В20 мВ…10 В/Дел с шагом 1-2-5 (х1)
0,2 В…100 В/Дел с шагом 1-2-5 (х10)
Вертикальная чувствительность каналов С и D0…15 В фиксированная (CMOS, TTL)
Тип входов А и ВОткрытый, закрытый
Тип входов C и DОткрытый
Вертикальное разрешение каналов А и В8 бит
Частота выборки30 выб/с…72 Мвыб/с
Объём памяти для хранения осциллограмм2 Мб внутренняя память, (при подключении к компьютеру работает как съёмный USB-диск)
Сохраняемая длина осциллограммы360…4096 точек
Формат сохраняемых данныхBmp, Dat, Buf, Csv
Автоматические настраиваемые измерители8 измерителей, выбор из 12 параметров у каждого
Фиксированные измерители2 (амплитуда и время между курсорами)
Горизонтальная развёртка100 нс…1 с с шагом 1-2-5
Режим запуска триггераАвтоматический(auto),стандартный(norm),одиночный(singl),медленный(none),сканирование(scan)
Тип запуска триггераЗапуск по восходящему фронту, Запуск по нисходящему фронту, Уровень сигнала больше, чем уровень триггера Уровень сигнала меньше, чем уровень триггера Длительность отрицательного импульса меньше триггера Длительность отрицательного импульса больше триггера Длительность положительного импульса меньше триггера Длительность положительного импульса больше триггера
Источник запуска триггераКаналы A,B,C,D
Уровень запуска триггера- 3,8…3,8 В с шагом 40 мВ
Встроенный генератор
Меандр10 Гц…2 МГц с шагом 1-2-5, далее 4,6,8 МГц, амплитуда ≈ 2,8 Вп-п скважность 10…90%
Синусоида10 Гц…20 кГц с шагом 1-2-5 амплитуда ≈ 2,8 Вп-п
Пила
Треугольник
Общие характеристики
ПитаниеВстроенный Li-ion аккумулятор до 5-ти часов НР, mini-USB порт
Условия эксплуатации5…40˚С; 10…80% ОВ, 40…50˚С; 10…60% ОВ
Условия хранения и транспортировки-20…60˚С; 10…85% ОВ
Габаритные размеры без упаковки100х60х15 мм
Габаритные размеры с упаковкой190х117х45 мм
Вес без упаковки125 г (с аккумулятором)
Вес с упаковкой286 г

НР – непрерывной работы,
ОВ – относительная влажность.

Комплект поставки

Комплект поставки МЕГЕОН 15004

№ Наименование Количество
1 Карманный четырехканальный осциллограф МЕГЕОН 15004 1
2 Пробник измерительный 2
3 Руководство по эксплуатации 1
