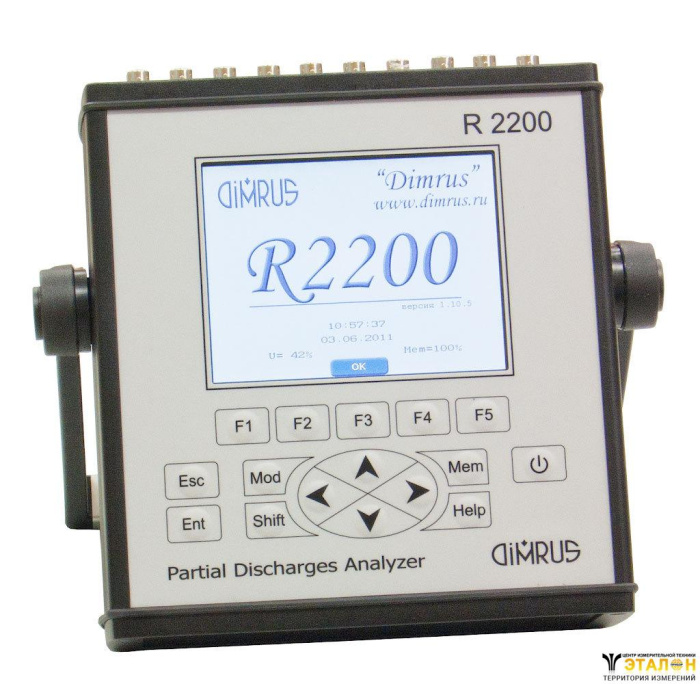

R2200 - измеритель частичных разрядов в изоляции
Срок доставки: 2 - 10 дней при наличии товара на складе
цены
документация
по России
центр
- Описание
- Доставка и оплата
- Гарантия и возврат
- Отзывы
- Сервис
Назначение измерителя частичных разрядов в изоляции R2200:
Переносной многоканальный прибор марки R2200 предназначен для регистрации и анализа распределения частичных разрядов в изоляции различного высоковольтного оборудования – трансформаторов, кабельных линиях, электрических машинах и т. д.
Наличие в приборе максимально возможного комплекта аппаратных и программных средств отстройки от импульсных помех делают данный прибор одним из самых эффективных из имеющихся в настоящее время на рынке.
Принцип действия прибора R2200 существенно отличается от работы стандартных осциллографов, которые также используются в практике исследования частичных разрядов. Основное различие состоит в том, что в приборе R2200, сразу же, на аппаратном уровне, в режиме реального времени, решается вопрос о том, является ли данный импульс следствием возникновения частичных разрядов в контролируемом оборудовании, или он имеет другую природу возникновения. Благодаря этому пользователь принимает участие только в процедуре анализа распределения импульсов, что оптимизирует процесс диагностики.
Особенности измерителя частичных разрядов в изоляции R2200:
Пользователь может самостоятельно конфигурировать измерительную часть прибора для работы в режиме реального времени, используя:
- матрицы перенаводки импульсов с фазы на фазу внутри объекта;
- разницу во времени прихода импульсов (Time of Arrival), с разрешением в 2 нс;
- контроль полярности импульсов по нескольким каналам одновременно;
- встроенные каналы контроля шумовых сигналов.
Использование этих алгоритмов анализа позволяет разделять место возникновения частичного разряда, максимально учитывая конструктивные и эксплуатационные особенности высоковольтного оборудования различного типа.
Уникальной отличительной особенностью прибора R2200, отсутствующей в приборах производства других фирм, является наличие встроенной экспертной системы «PD-Expert».
Использование в «PD-Expert» набора различных способов представления и анализа распределения частичных разрядов, включая «TFP» (Time Frequency Plane), а также наличие встроенной базы образов дефектов, позволяет выявлять и дифференцировать различные типы и места возникновения дефектов в изоляции.
При помощи встроенного в прибор R2200 рефлектометра, использующего импульсы от частичных разрядов в качестве зондирующих, можно локализовать места ухудшения изоляции в работающих кабельных линиях. Достоинством такого метода рефлектографии является возможность проведения диагностирования на работающей линии, без снятия напряжения.
Для удобства практического использования прибор R2200 имеет три типа синхронизации измерений параметров ЧР - от внешнего источника сигнала промышленной частоты, от синусоидальной составляющей в сигнале первого канала, а также от внутреннего генератора.
Прибор марки R2200 предназначен для использования подготовленным персоналом в условиях научных центров и лабораторий, производственных цехов и в полевых условиях. Прибор может применяться в условиях воздействия повышенных электромагнитных полей промышленной частоты - на распределительных подстанциях.
В состав поставки прибора R2200 входит калибровочный генератор GKI-2 и набор различных датчиков для измерения частичных разрядов, достаточный для проведения диагностики различного высоковольтного оборудования.
Технические характеристики измерителя частичных разрядов в изоляции R2200:
| Параметр | Значения |
| Количество каналов регистрации сигналов ЧР | до 9 |
| Канал синхронизации | 1 |
| Время полного цикла контроля по 9 каналам, мин. | 2-30 |
| Частота регистрируемых импульсов ЧР, МГц | 0,5-10,0 |
| Динамический диапазон регистрируемых импульсов ЧР, dB | 70 |
| Фазовая точность определения момента возникновения импульса, относительно синусоиды промышленной частоты, град. | 7,5 |
| Погрешность определения места возникновения ЧР в кабеле при по-мощи встроенного рефлектометра, м | ±2 |
| Объем памяти для хранения информации, Мб | 256 |
| Порт внешней связи прибора | USB |
| Время работы от внутреннего аккумулятора, часов | 4 |
| Напряжение для внешнего блока питания, Вольт | ~220 |
| Диапазон допустимых внешних температур, градусов | -20...+45 |
| Габаритные размеры прибора, мм | 260х250х80 |
| Масса прибора/комплекта, кг | 3,5 / 14,0 |
Комплект поставки
| № | Наименование | Количество |
| 1 | Измеритель частичных разрядов в изоляции R2200 | 1 |
| 2 | Калибратор тестовый, выносной GKI-2 | 1 |
| 3 | Датчик DRTD-3 | 2 |
| 4 | Датчик RFCT-1 | 3 |
| 5 | Датчик RFCT-4 | 3 |
| 6 | Датчик RFCT-5 | 1 |
| 7 | Датчик AR-1 | 1 |
| 8 | Зарядное устройство для R2200 (15V) | 1 |
| 9 | Зарядное устройство для GKI-2 | 1 |
| 10 | Кабель интерфейсный (USB) | 1 |
| 11 | Кабель сигнальный BNC - BNC, 6 м | 6 |
| 12 | Кабель BNC - клеммы, 1,5 м | 6 |
| 13 | Переходник с BNC на зажимы для генератора GKI- 2, 1,3 м | 1 |
| 14 | Сопрессор, съемный | 3 |
| 15 | Т - коннектор | 1 |
| 16 | Замыкатель, коаксиальный (терминатор) | 1 |
| 17 | Компакт-диск с программным обеспечением | 1 |
| 18 | Комплект документации | 1 |
| 19 | Кейс для переноски | 1 |
