Описание

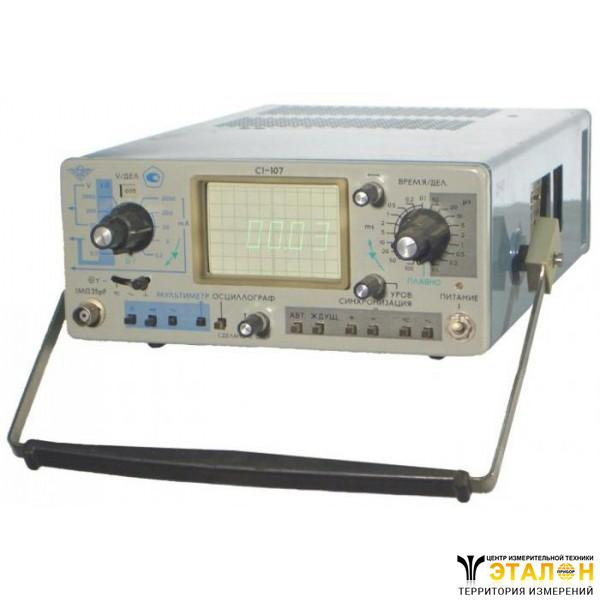

Осциллограф-мультиметр С1-107 (С1107, С-1-107, С 1 107, c1-107, С 1107, С1 107, c1107, c-1-107, c 1 107, c 1107, c1 107)
Осциллограф-мультиметр С1-107 предназначен:
- для исследования формы электрических сигналов в диапазоне частот от 0МГц до 5 МГц путем визуального наблюдения и измерения их амплитуд в диапазоне от 0,02В до 120В (с выносным делителем 1:10 до 350В) и временных интервалов от 0,4?10-6с до 1,0с в режиме осциллографа;
- для измерения напряжений постоянного тока от 1?10-3В до 1000В, переменного тока от 1?10-3В до 300В, силы постоянного тока от 1?10-6А до 1,999А, активного сопротивления в диапазоне 1?10-3 кОм-1999 кОм в режиме мультиметра.
Прибор осциллограф-мультиметр С1-107 выполняется в двух вариантах:
- настольный - обозначение чертежа И22.044.088-01;
- для работы в полевых условиях - обозначение чертежа Н22.044.088.
Технические характеристики приборов осциллограф-мультиметры С1-107:
Рабочими климатическими условиями прибора являются:
- температура окружающей среды - от -30°С до +30°С;
- относительная влажность воздуха - до 98% при температуре +35°С;
- атмосферное давление - от 60кПа до 104кПа (от 460 мм. рт. ст. до 780 мм. рт. ст.);
Рабочая часть экрана прибора осциллограф-мультиметр С1-107:
- 60мм (10 делений, цена деления 6мм) по горизонтали;
- 40мм (6 и 2/3 делений, цена деления 6мм) по вертикали;
Ширина линии луча прибора осциллограф-мультиметр С1-107 - не более 0,8мм;
Основная погрешность калиброванных коэффициентов отклонения по вертикали (0,01В/дел; 0,02В/дел; 0,05В/дел; 0,1В/дел; 0,2В/дел; 0,5В/дел; 1В/дел; 2В/дел; 5В/дел; 10В/дел; 20В/дел) - не более 8%;
Погрешность коэффициентов отклонения прибора осциллограф-мультиметр С1-107 в интервале влияющей величины - не более 12%;
Коэффициент отклонения плавно регулируется с перекрытием не менее чем в 2,5 раза;
Время нарастания переходной характеристики тракта вертикального отклонения прибора осциллограф-мультиметр С1-107 при непосредственном входе и с выносным делителем 1:10 - не более 70нс;
Выброс на переходной характеристике тракта вертикального отклонения при непосредственном входе и с выносным делителем 1:10 - не более 5%;
Время установления переходной характеристики тракта вертикального отклонения при непосредственном входе и с выносным делителем 1:10 - не более 210нс;
Неравномерность вершины переходной характеристики прибора осциллограф-мультиметр С1-107 - не более 3%;
Спад вершины переходной характеристики испытательного импульса длительностью 10мс при закрытом входе - не более 10%;
Полоса пропускания тракта вертикального отклонения прибора осциллограф-мультиметр С1-107 - от 0МГц до 5МГц;
Неравномерность амплитудно-частотной характеристики в нормальном диапазоне частот 0МГц-1МГц - не более 8% относительно уровня на опорной частоте 1кГц;
Дрейф линии развертки тракта вертикального отклонения после времени установления рабочего режима - не более:
- кратковременный - 1мВ;
- долговременный - 5мВ/ч;
Смещение луча прибора осциллограф-мультиметр С1-107 из-за входного тока - не более 5мВ;
На линии развертки могут наблюдаться синхронные и несинхронные наводки с частотой сети, преобразователя и прочие шумы. Величина их не должна превышать 1мВ (0,1 деления) и определяется как наибольшее отклонение луча (выброс или впадина) от горизонтальной линии;
Пределы перемещения луча по вертикали - не менее двух значений номинального вертикального отклонения;
Параметры тракта вертикального отклонения прибора осциллограф-мультиметр С1-107:
- входное активное сопротивление - 1 МОм±0,02 МОм с параллельной емкостью 35пФ±5пФ при непосредственном входе;
- входное активное сопротивление - 1 МОм±0,02 МОм с параллельной емкостью не более 13пФ с выносным делителем 1:10;
Допускаемое суммарное значение постоянного и переменного напряжения прибора осциллограф-мультиметр С1-107 при закрытом входе тракта вертикального отклонения не более:
- 200В при непосредственном входе;
- 350В с выносным делителем 1:10;
Задержка изображения сигнала в тракте вертикального отклонения прибора осциллограф-мультиметр С1-107 обеспечивает просмотр фронта исследуемого сигнала на рабочей части развертки;
Примечание. Рабочей частью развертки является участок длиной 10 делений от начала за исключением начального участка длиной 0,2 дел;
Генератор развертки обеспечивает следующие режимы работы прибора осциллограф-мультиметр С1-107:
- автоколебательный;
- ждущий.
Основная погрешность калиброванных коэффициентов развертки (0,1мкс/дел; 0,2мкс/дел; 0,5мкс/дел; 1мкс/дел; 2мкс/дел; 5мкс/дел; 10мкс/дел; 20мкс/дел; 50мкс/дел; 100мкс/дел; 200мкс/дел; 500мкс/дел; 1?103мкс/дел; 2?103мкс/дел; 5?103мкс/дел; 1?104мкс/дел; 2?104мкс/дел; 5?104мкс/дел; 1?105мкс/дел) - не более 8%;
Погрешность калиброванных коэффициентов развертки в интервале влияющей величины - не более 12%;
Длительность развертки прибора осциллограф-мультиметр С1-107 плавно регулируется на каждом диапазоне с перекрытием не менее чем в 2,5 раза;
Пределы перемещения луча по горизонтали должны обеспечивать совмещение начала и конца рабочей части развертки с центром экрана;
Коэффициент отклонения канала горизонтального отклонения - не более 1В/дел;
Входное активное сопротивление входа канала горизонтального отклонения - не менее 30 кОм с параллельной емкостью не более 30пФ;
Внутренняя синхронизация прибора осциллограф-мультиметр С1-107 осуществляется синусоидальными сигналами в полосе частот от 1Гц до 5?106Гц и импульсными обеих полярностей длительностью от 0,3мкс до 1?106мкс;
Высота изображения от минимальной величины равной не более 0,6 деления в диапазоне от 1Гц до 1?106Гц и 1 деление до 5?106Гц до максимальной равной 6 делений;
Нестабильность запуска развертки прибора осциллограф-мультиметр С1-107 - не более 10нс;
В автоколебательном режиме развертки нижняя частота запуска развертки не более 100Гц;
Внешняя синхронизация развертки осуществляется синусоидальными сигналами в полосе частот от 1Гц до 5?106Гц и импульсными сигналами обеих полярностей длительностью от 0,3мкс до 1?106мкс с амплитудой от 0,5В до 50В;
Нестабильность запуска развертки - не более 10нс;
В автоколебательном режиме развертки нижняя частота запуска развертки - не более 100Гц;
Параметры входов внешней синхронизации прибора осциллограф-мультиметр С1-107(открытых):
- входное активное сопротивление гнезда «0,5-5» - не менее 30 кОм с параллельной емкостью не более 30пФ;
- входное активное сопротивление гнезда «5-50» - не менее 650 кОм с параллельной емкостью не более 10пФ;
Внутренний источник калиброванного напряжения генерирует П-образные импульсы с частотой следования 1кГц и амплитудой 1В;
Основная погрешность установки амплитуды и частоты импульсов калибратора прибора осциллограф-мультиметр С1-107 - не более 2%;
Погрешность установки амплитуды и частоты импульсов калибратора в интервале влияющей величины - не более 3%;
Геометрические искажения - не более 3%;
Режим мультиметра
Выбор вида и пределов измерений прибора осциллограф-мультиметр С1-107производится вручную при помощи переключателя рода работ («R, -, ~») и ручки предела шкалы (совмещенной с ручкой аттенюатора);
При измерении напряжения или силы постоянного тока, определение и индикация полярности производится автоматически;
При измерении электрических величин, значения которых превышают конечное значение выбранного предела, индицируется знак «П»;
Индикация запятых в зависимости от положения переключателя предела прибора осциллограф-мультиметр С1-107 соответствует таблице:
Положение переключателя предела шкалы
Положение запятой
«0,2»
,0000
«2»
0,000
«20»
00,00
«200»
000,0
«2000»
0000
Диапазон измерения напряжения постоянного тока 1?10-3В-1000В, разбит на поддиапазоны «0,2»; «2»; «20»; «200»; «2000»;
Диапазон измерения напряжения переменного тока 1?10-3В-300В, разбит на поддиапазоны «0,2»; «2»; «20»; «200»; «2000»;
При измерении напряжения переменного тока прибор осциллограф-мультиметр С1-107сохраняет свои основные характеристики после воздействия перегрузочного напряжения в течение 1 минуты:
- 10-кратного на пределе «0,2»; «2»; «20»;
- 5-кратного на пределе «200»;
- 1,1-кратного на пределе «2000»;
Диапазон измерения силы постоянного тока 1?10-6А-1,999А разбит на поддиапазоны «0,2»; «2»; «20»; «200»; «2000»;
При измерении силы постоянного тока прибор осциллограф-мультиметр С1-107 сохраняет свои основные характеристики в пределах норм, установленных ТУ, после воздействия перегрузочного тока в течение 1 минуты:
- 10-кратного - на пределах «0,2»; «2»; «20»;
- 1,2-кратного - на пределе «200»;
- 1,1-кратного - на пределе «2000»;
Диапазон измерения активного сопротивления 1?10-3 кОм-1999 кОм разбит на поддиапазоны «0,2»; «2»; «20»; «200»; «2000»;
Входное активное сопротивление прибора осциллограф-мультиметр С1-107 при измерении напряжения постоянного и переменного тока не менее 10 МОм;
Входная емкость - не более 100пФ;
Мощность, выделяемая на измеряемом сопротивлении - не более 1мВт;
Общие данные прибора осциллограф-мультиметр С1-107
Регулировка по яркости обеспечивает изменения яркости изображения от полного отсутствия до удобной для наблюдения;
Электрическая изоляция цепи питания между входом сетевого кабеля и корпусом прибора^ выдерживает без пробоя испытательное напряжение переменного тока частотой 50Гц, действующее значение которого соответствует:
- 1500В в нормальных условиях;
- 900В в условиях повышенной влажности;
Время установлення рабочего режима прибора осциллограф-мультиметр С1-107 - не более 5 минут;
Допускается непрерывная работа осциллографа-мультиметра в рабочих условиях в течение 16 часов;
Прибор осциллограф-мультиметр С1-107 питается от:
а) сети переменного тока напряжением 220В±22В частотой 50Гц±0,5Гц и 60Гц±0,5Гц и содержанием гармоник до 5%;
б) сети переменного тока напряжением 115В±5,5В и 220В±11В с частотой 400Гц±12Гц и содержанием гармоник до 10%;
в) источника постоянного тока напряжением 27В±2,7В;
Мощность, потребляемая прибором осциллограф С1-107 мультиметр от сети переменного тока, при номинальном напряжении, не более 25В?А;
Ток, потребляемый от источника постоянного тока, при напряжении 27В не должен превышать 0,6А;
Наработка прибора осциллограф-мультиметр С1-107 на отказ - 1500 часов;
Средний срок службы - не менее 10 лет;
Средний ресурс - 10000 часов;
Габаритные размеры приборов осциллограф-мультиметры С1-107 - 245X111X360мм;
Габаритные размеры укладочного ящика - не более 530X246X302мм;
Габаритные размеры тарного ящика - не более 729X369X443мм;
Масса прибора - не более 4кг;
Масса с коробкой - не более 4,5кг;
Масса осциллографа-мультиметра с укладочным ящиком - не более 15кг;
Масса прибора осциллограф-мультиметр С1-107 с транспортной тарой и укладочным ящиком - не более 35кг;
Масса прибора с транспортной тарой и с коробкой - не более 25кг.
