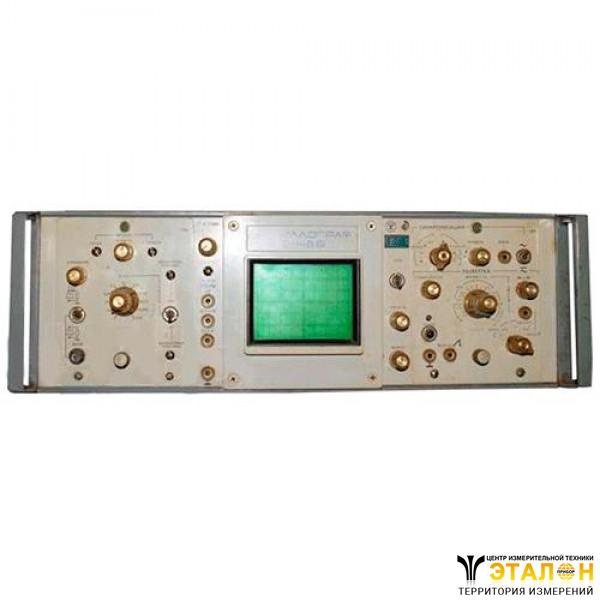

Однолучевой универсальный осциллограф С1-48Б

Также этот прибор может называться: С1 48Б, С1 48 Б, С1-48-Б, s1-48b, s1 48b, s1 48 b, c1-48b, c1 48b, c1 48 b.

С1-48Б осциллограф однолучевой универсальный предназначен для наблюдения электрических сигналов на экране ЭЛТ и измерения их временных и амплитудных параметров.

Технические характеристики С1-48Б:

Диапазон измеряемых напряжений - от 4 мВ до 200 В.

Диапазон измеряемых интервалов времени - от 8 мкс до 0,5 с.

Ширина линии луча - 1 мм.

Полоса пропускания при неравномерности АЧХ - 3 дБ:

- при открытом входе - от 0 до 1 МГц;

- при закрытом входе - от 5 Гц до 1 МГц.

Время нарастания переходной характеристики - 0,35 мкс.

Выброс на ПХ не более 5% при времени нарастания импульса - 0,52 мкс.

Коэффициент отклонения - 1 В/дел.

Множители растяжки развертки - 1 и 0,2.

Запаздывание начала развертки относительно сигнала синхронизации - 1 мкс.

Диапазон калибровки чувствительности - от 5?10³ мм/В до 0,2 мм/В.

Разность фазовых характеристик в режиме X-Y 3° в полосе частот - от 0 до 100 кГц.

Диапазон длительностей развертки для С1-48Б - от 0,4 мкс/дел. до 2000 мс/дел.

Максимальна чувствительность канала горизонтального отклонения - 10 мм/В.

Полоса пропускания канала горизонтального отклонения - от 0 до 0,1 МГц.

Тип ЭЛТ - 16ЛО4В.

Минимальная величина исследуемого сигнала, при котором обеспечиваться точность измерения - 4 мВ.

Минимальная длительность исследуемого сигнала, при котором обеспечиваться точность измерения - 8 мкс.

Дрейф нулевой линии за 30 мин роботы - 5 мВ.

Погрешность калибратора амплитуды и длительности - ±3%.

Параметры синхронизирующих сигналов:

- диапазон частот синусоидальных сигналов - от 1 Гц до 1 МГц;

- диапазон длительностей импульсных сигналов - от 2 мкс до 10⁷ мкс;

- амплитуда при внешних синхронизации - от 0,5 В до 50 В;

- амплитуда при внутренней синхронизации, соответствующая изображению высотой - не менее 3 мм.

Входной импеданс канала У:

- с емкостью 55 пФ - 1±0,03 МОм;

- с емкостью 15 пФ и с выносным делителем 1:10 - 10±0,01 МОм.

Погрешность измерения С1-48Б:

- амплитуды - ±10%;

- дополнительная выносного делителя - ±10%;

- временных интервалов - ±10%;

- при пятикратной растяжке - ±15%.

Параметры сигнала калибровки коэффициентов отклонения и развертки С1-48Б:

- прямоугольные импульсы частотой - 2 кГц;

- амплитуда - 10 мВ; 100 мВ; 1 В.

Внутренняя синхронизация синусоидальным сигналом е высотой изображения на экране ЭЛТ - не менее 3 мм.

Внешняя синхронизация:

- синусоидальными сигналами с амплитудой - от 0,5 В до 50 В;

- в диапазоне частот - от 1 Гц до 1 МГц;

- импульсами длительностью - от 2 мкс до 10 с.

Параметры симметричного входа на пластины X и Y осциллографа С1-48Б:

- полоса - от 0 до 10 МГц;

- входное сопротивление - 2,2±0,22 МОм;

- ёмкость - 55 пФ.

Параметры канала Z:

- полоса - от 20 Гц до 200 кГц;

- напряжение - от 20 В до 50 В;

- входное сопротивление - 1±0,1 МОм;

- разделительная емкость - 0,01 мкФ.

Потребляемая мощность осциллографа С1-48Б - 75 В?А.

Питание от сети переменного тока:

- напряжением - 220±22 В; 115±5,5 В;

- частотой - 50±0,5 Гц; от 388 Гц до 428 Гц.

Рабочая часть экрана - 60?80 мм.

Габаритные размеры - 490?175?475 мм.

Масса - не более 20 кг.

Калиброванный коэффициент отклонения устанавливается ступенями от 2 мВ/дел. до 5 В/дел. в последовательности 1, 2, 5.

Выход пилообразного напряжения на нагрузке 1±0,1 МОм с емкостью 200 пФ - 20 В.

Рабочая площадь экрана имеет 6 делений по вертикали и 8 делений по горизонтали (1 деление равно 1 см).

Максимально допустимое суммарное напряжение на закрытом входе - 400 В.

Конструктивно прибор оформлен в футляре, позволяющем устанавливать его в стойку.

Условия эксплуатации С1-48Б:

Температура окружающего воздуха - от -10° С до +40° С.

Относительная влажность от +4° С до +30° С - до 95%.
