Параметр | Значение | |
Корреляционный течеискатель | ||
Диапазоны: (при скорости звука 1300м/сек) | 100, 250, 500, 1000, 2000 м | |
Точность | 0,1% от диапазона | |
Диаметр контролируемого трубопровода, мм | 25 ... 800 | |
Дальность радиосвязи , м | до 200 | |
Минимальное давление в трубопроводе, кг/см2 | 1,5 | |
Фильтры: нижних частот/верхних частот Гц | 100, 300, 600/630, 1250, 2500 | |
Рабочие частоты коррелятора, Гц | 60 ... 5000 | |
Питание вычислителя коррелятора, В | 4 шт. типа «АА» Ni-Mh, 2,3 А/ч, аккумуляторы | |
Радиосвязь с внешним модулем | 2,4 ГГц | |
Температура окружающей среды, ºС | -20 ... +40 | |
Дисплей | Графический, LCD, 320х240 точек | |
Корпус | IP42 | |
Размеры | 125х227х45 мм | |
Масса | 1,0 кг | |
Параметр | Датчик ЭМД/ДКИ/ДОДК/КИ/НР | Датчик АД |
Приемник АП-027 | ||
Вид работы в зависимости от датчика | Определяется автоматически, при подключении датчика | |
Вид принимаемого сигнала | Выбирается оператором как «непрерывный / импульсный» | Выбирается оператором как «течепоиск (непрерывный сигнал) / акустический трассопоиск (импульсный сигнал)» |
Частоты переключаемых полосовых фильтров | Центральная частота квазирезонансного фильтра 50/60Гц, 100…450Гц через 50Гц, 120…540Гц через 60Гц, 512Гц, 1024Гц, 8192Гц, 33кГц. | Ограничение диапазона «снизу» 0,1 / 0,15 / 0,21 / 0,31 / 0,45 / 0,65 / 0,95 / 1,38 кГц. Ограничение диапазона «сверху» 2,00 / 1,38 / 0,95 / 0,65 / 0,45 / 0,31 / 0,21 / 0,15 кГц. |
«Широкая полоса» (частотный диапазон) | 0,05…8,6 кГц | 0,09…2,2 кГц |
Коэффициент усиления электрического тракта и динамический диапазон входного сигнала | 100 dB | 120 dB |
Визуальная индикация | ЖКИ - символы и значения выбираемых режимов и параметров - анимированная шкала уровня входного сигнала - цифровое значение и анимированная шкала уровня выходного сигнала - график (движущаяся диаграмма) уровня выходного сигнала - частотный спектр выходного сигнала - цифровое и графическое отображение уровней выходного сигнала записанных в «памяти» | |
Звуковая индикация | Головные телефоны – натуральный широкополосный или отфильтрованный сигнал. | |
Головные телефоны - синтезированный звук ЧМ. | - | |
Встроенный излучатель - синтезированный звук ЧМ. | ||
Питание | Напряжение 4…7В. Аккумуляторы «тип АА» 1,2В 4 шт. в комплекте с зарядным устройством, питающимся от осветительной (220В) или бортовой (12В) сети или щелочные (алкалиновые) батареи «тип АА» 1,5В 4 шт. | |
Время непрерывной работы, не менее | 20 часов | |
Допустимый диапазон температур окружающей среды при эксплуатации | -20ºС…+50ºС | |
Класс защиты от внешних воздействий | IP54 | |
Габаритные размеры электронного блока | 220*102*42 мм | |
Масса электронного блока, не более | 0,46 кг | |
Параметр | Значение | |
Акустический датчик АД-247 | ||
Габаритные размеры, мм | 60х130 | |
Масса, кг | 0,95 | |
Электромагнитный датчик ЭМД-247 | ||
Тип преобразователя | Резонансная ферритовая магнитная антенна | |
Частота резонанса, Гц | 50…60 Гц /100 Гц / 512 Гц / 1024 Гц / 8192 Гц / 33 кГц | |
Тип питания | От приемника | |
Коммутация резонанса | Принудительная (управляется приемником) |

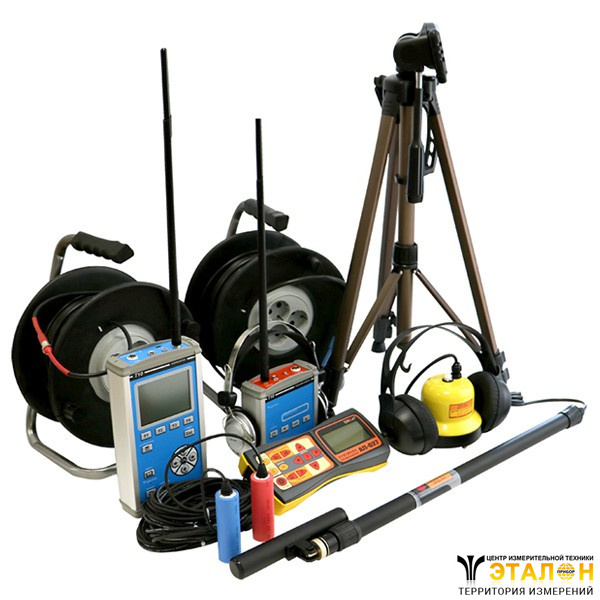

№ | Наименование | Количество |
1 | Корреляционный течеискатель (ВУ) | 1 |
2 | Внешний модуль | 1 |
3 | Датчик | 2 |
4 | Антенна | 2 |
5 | Удлинитель сигнального провода на катушках (25 м) | 2 |
6 | Штатив | 1 |
7 | Сетевой адаптер | 2 |
8 | Комплект аккумуляторных батарей | 1 |
9 | Трассопоисковый приемник АП-027 | 1 |
10 | Комплект акустического датчика АД-247 | 1 |
11 | Электромагнитный датчик ЭМД-247 | 1 |
12 | Головные телефоны | 1 |
13 | Батарейки для приемника АА | 4 |
14 | Кабель мини-USB для подключения внешнего аккумулятора | 1 |
15 | Держатель для приемника | 1 |
16 | Крестовая отвертка | 1 |
17 | Сумка для ЭМД ( Чехол 53186) | 1 |
18 | Транспортные сумки | 1 |
19 | Руководство по эксплуатации. Паспорт | 1 |
