Описание
Характеристики и комплект поставки
Доставка и оплата
Гарантия и возврат
Отзывы
Сервис

Описание

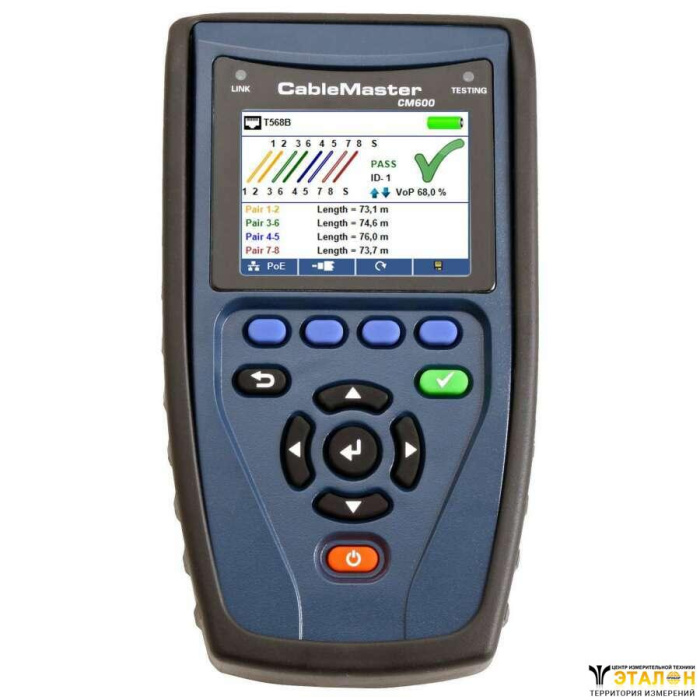

Назначение и описание Softing CableMaster 600 (CM600) - тестер витой пары и коаксиального кабеля (с определением длины, метод TDR):

Softing CableMaster 600- профессиональный тестер для измерения длины витой пары, телефонного и коаксиального кабеля, расстояния до короткого замыкания, определения наличия Ethernet соединения и параметров PoE.

Тестер отображает цветную схему распиновки модульных разъемов RJ45/RJ12, измеряет длину кабеля и пар, определяет расстояние до обрыва и короткого замыкания по технологии отражённого импульса (TDR). Результат проверки обжима коннектора выводится на цветной экран и легко воспринимается. Все проводники отображаются реальными цветами.

Прибор имеет встроенный тональный генератор для идентификации и трассировки кабеля (отслеживание сигнала осуществляется опциональным щупом PS-CT15). Кроме того, прибор сообщит вам о наличии сетевой активности Ethernet до 1Гб/с и протестирует питание PoE, имитируя реальную нагрузку. Также, есть возможность подавать сигнал для зажигания светодиода порта коммутатора для ускорения его поиска.

Результаты можно сохранять в память прибора и передавать на компьютер в виде простого графического отчёта. У пользователя есть возможность самостоятельно обновлять прошивку тестера в случае выхода улучшений от производителя.

Softing CableMaster 600 - заслужено является одним из самых продвинутых, современных и качественных тестеров в своём классе. Пользователи высоко ценят этот прибор за простоту и функционал.

Проверяйте распиновку RJ45/11/12 Измеряйте длину кабеля	Измеряйте расстояние до короткого замыкания	Проверяйте подключение Ethernet, и тип соединения, тестируйте PoE

Комплект поставки тестера Softing CableMaster 600 (PS-PD_CM600):

Тестер кабеля Cable Master 600.
Удаленный идентификатор для определения распиновки RJ-45.
Патч-корд RJ-45 – 2 шт.
Micro USB кабель.
Батарейки АА – 6 шт.
Сумка с наплечным ремнем для тестера и аксессуаров.

Возможности кабельного тестера Softing CableMaster 600:

Тестирование витой пары, телефонных и коаксиальных кабелей.
Интерфейсы: RJ45, Coax, mini USB
Определение длины кабеля (метод TDR).
Измерение расстояния до обрыва кабеля.
Измерение расстояния до короткого замыкания проводов в паре и между парами.
Цветная схема распиновки проводов в графическом формате.
Определение перепутанных и расщепленных (Split) пар.
Зажигание LED светодиода порта коммутатора (с настраиваемой частотой мигания)
Тональный генератор для трассировки и идентификации кабеля.
Тестирование PoE и PoE+ с нагрузкой до 25.5 Вт (IEEE 802.3 af/at).
Идентификация наличия и типа активного Ethernet соединения 10/100/1000 Base-T.
Поддержка удаленных идентификаторов схемы распиновки проводов RJ45 № 1-8.
Поддержка удаленных идентификаторов с номером RJ45 (№ 1-20) и Coax (№ 1-19).
Защита порта тестера от входного напряжения до 66 В (DC) и 55 В (AC).
Сохранение 250 результатов тестирования. Связь с ПК, генерация отчетов (CSV, PDF).
Время работы от батарей 20 ч. В режиме ожидания 1,5 года.
Прочный корпус в резиновом бампере протестирован на падение с высоты 1.2 м
Возможность обновления прошивки тестера.
Соответствие CE.

Базовое сравнение тестеров Softing серии CableMaster:

	CableMaster 200	CableMaster 500	CableMaster 600	CableMaster 800

Разъемы	RJ45	RJ45/11, Coax	RJ45, Coax	RJ45, Coax
Экран	ч/б	ч/б	цветной	цветной
Схема распиновки проводов T568A/B, crossover	+	+	+	+
Определение повреждений кабеля	+	+	+	+
Тональный генератор	+	+	+	+
Защита от входного напряжения	+	+	+	+
Индикатор низкого заряда батарей	+	+	+	+
Автоматическое отключение питания	+	+	+	+
Резиновые накладки или защитный бампер		+	+	+
Измерение длины кабеля		+	+	+
Измерение расстояния до обрыва кабеля		+	+	+
Зажигание светодиода порта коммутатора		+	+	+
Измерение расстояния до короткого замыкания			+	+
Идентификация активного Ethernet на линии			+	+
Тестирование PoE с нагрузкой (IEEE 8023 af/at)			+	+
Поддержка идентификаторов схемы RJ45 № 1-8			+	+
Сохранение результатов, генерация отчетов			+	+
Соответствие CE			+	+
Конфигурация сети (подключенные устройства)				+
Ping - запрос на один или список адресов				+
IPv4 и IPv6 - поддержка протоколов				+
DHCP/DNS - тестирование серверов				+
TCP/UDP - тестирование подключения				+
CDP/LLDP/NDP и VLAN - идентификация				+
Питание	LR44 - 4 шт	“Крона”	АА - 6 шт	АА - 6 шт
Время работы от батарей	80 часов	425 часов	20 часов	20 часов

Сравнение кабельных тестеров CableMaster 600 и MicroScanner2:

	CableMaster 600	MicroScanner 2

Разъемы для подключения кабеля	RJ-45, Coax	RJ-45, Coax
Измерение длины кабеля	+	+
Отображение длины всех пар кабеля на одном экране	+	нет
Измерение расстояния до обрыва пары	+	+
Измерение расстояния до замыкания жил из одной пары	+	+
Измерение расстояния до замыкания жил из разных пар	+	нет
Определение схемы распиновки коннектора RJ45/RJ11	+	+
Цветной экран, цветная схема разводки проводов	+	нет
Определение перекрещенных пар без ответной части	+	нет
Сигнал для мигания светодиода порта коммутатора	+	нет
Определение активного Ethernet 10/100/1000 Mbit/s	+	+
Светодиод отображающий сетевую активность	+	нет
Определение PoE (Power of Ethernet)	+	+
Тестирование PoE с нагрузкой, IEEE 802.3 af/at, PoE+	+	нет
Защита от входного напряжения	+	+
Аналоговый тональный генератор	730 Гц и 1440 Гц	400 Гц, 1 кГц
Цифровой тональный генератор (для активной сети)	нет	+
Максимальная длина измеряемой линии	457 м.	460 м.
Поддержка удаленных идентификаторов схемы распиновки	№ 1-8	№ 1-7
Поддержка удаленных номерных идентификаторов	№ 1-20	№ 1-7
Испытание на стойкость к ударам (падение с высоты)	1.2 м	1 м
Сохранение результатов на устройстве	250 результатов	нет
Связь с ПК и подготовка отчетов (CSV, PDF)	+	нет
Возможность обновлять прошивку устройства	+	нет
Питание	6 АА	2 АА
Время работы от батарей	20 часов	20 часов
Температура эксплуатации	от 0 до 50°C	от 0 до 45°C
Габариты	17.3 х 91.5 х 4.7 см	16.3 х 7.6 х 3.6
Вес	510 г	363 г
Сумка для транспотрировки с наплечным ремнём	+	нет (чехол)
Патчкорды RJ45 в комплекте	2 шт	нет

Основные технические характеристики Softing CableMaster 600 (CM600) - тестер витой пары и коаксиального кабеля (с определением длины, метод TDR):

Технические характеристики Softing CableMaster 600/650:

Технология измерений	Рефлектометрия (TDR)
Интерфейсы	RJ45, Coax, USB
Тестирование кабеля	Измерение длины кабеля: до 457 м ± (5%+0,3 м) Тестирование кабеля с удаленным идентификатором: до 305 м Обнаружение расщепленных пар: от 1 до 305 м Поддержка 8-ми номерных идентификаторов схемы распиновки RJ 45 Поддержка 20-ти удаленных номерных идентификаторов RJ 45 и Coax
Power over Ethernet	Тестирование PoE, стандарт IEEE 802.3af и IEEE 802.3at, PoE Plus <24 Вт Тесты для классов и нагрузок кабельных линий до 25.5 Вт Определение режима A или B в классе 4
Active Ethernet	Индикация сетевой активности 10/100/1000 Base-T (half/full duplex)
Защита по напряжению	RJ45 порт - 66В DC или 55В AC, F-connector - 50В DC/AC
Сохранение результатов	250 отчетов тестирования (формат PDF, CSV)
Тональный генератор	Частота тона: 730 Гц или 1440 Гц
Языки	English, French, German, Spanish
Питание	6 x AA, 9VDC, 2 200 мАч
Время работы от батарей	Время работы - 20 часов. В режиме ожидания - 1.5 года
Высота работы	до 3048 м над уровнем моря
Температура работы	от 0 до 50°C
Температура хранения	от -30 до 60°C
Влажность	10 до 90% без конденсации
Ударопрочность	Высокопрочный PC/ABS, тест на падение с высоты 1.2 м
Экран	Цветной LCD с диагональю 7,1 см
Габариты	47 мм x 915 мм x 173 мм
Вес	510 г (с батареями)
Безопасность	CE

Основные функции Softing CableMaster 600 (CM600) - тестер витой пары и коаксиального кабеля (с определением длины, метод TDR):

Проверка витой пары тестером Softing (Psiber) CableMaster 600:
Измерение длины правильно обжатой линии (витая пара с RJ45)
Без удаленного идентификатора	С удаленным идентификатором
Измерение длины АКТИВНОЙ линии (подключенной в коммутатор)

Измерение расстояния до обрыва жилы или пары
Без удаленного идентификатора	С удаленным идентификатором
Измерение расстояния до короткого замыкания жил в одной паре
Без удаленного идентификатора	С удаленным идентификатором
Измерение расстояния до короткого замыкания жил из разных пар
Без удаленного идентификатора	С удаленным идентификатором
Определение перепутанных жил в одной паре
Без удаленного идентификатора	С удаленным идентификатором
Определение перекрещенных пар (перепутанных жил из разных пар)
Без удаленного идентификатора	С удаленным идентификатором
Определение перепутанных пар
Без удаленного идентификатора	С удаленным идентификатором
Тестирование сети и PoE	Зажигание порта коммутатора

Экранная клавиатура	Хранение отчетов

Тестирование телефонной линии	Тестирование коаксиала

Главный экран	Меню настроек

Сравнение результатов тестирования Softing (Psiber) CableMaster 600 и Fluke Networks Microscanner 2. Описание условий тестирования: сравнение приборов проводилось на кабеле длиной примерно 235 метров. Длина рулеткой не измерялась, поэтому более точных данных нет. В обоих тестерах использовался одинаковый коэффициент распространения импульса (NVP) = 68%. Именно от этого значения, зависит правильность определения длины кабеля в устройствах подобного типа. Элементы питания были полностью заряжены. Тестирования проводились с удаленными идентификаторами и без них. Повреждения были заранее внесены в тестовые не экранированные патч-корды, которые в последующем подключались в разрыв линии, оконеченной модульными розетками. Для просмотра результатов (к примеру попарного тестирования) в тестере Fluke Networks Microscanner 2 нужно менять режимы, поэтому изображений экрана этого прибора в таблице значительно больше. Соотношение размеров экранов тестеров относительно друг друга сохранены.
CableMaster 600	Microscanner 2
Измерение длины правильно обжатой линии (витая пары с RJ 45) При измерении длины кабеля, приборы показываю практически идентичные результаты. Разница только в отображении данных: CableMaster 600 выводит длину каждой из 4х пар на один экран, в Microscanner 2, требуется переключение режимов попарного просмотра.


Измерение расстояния до обрыва жилы При измерении расстояния до обрыва жилы без удаленного идентификатора, Cable Master 600 дает понять, что оборвана одна жила, а не пара, выводя сообщение “Split”. При этом, нет возможности понять, какой именно проводник оборван. Microscanner 2 показывает такое повреждение как обрыв всей пары. Зато при использовании идентификатора он указывает какая конкретная жила повреждена.


Измерение расстояния до обрыва пары Расстояние до обрыва пары измеряются обоими тестерами. Cable Master 600 отображает его сразу, на экране видно, что пара (4-5) короче других. Microscanner 2 выводит на экран общую длину кабеля, а повреждение позволяет увидеть на графике. Для определения расстояния до него, нужно переключиться на тестирование конкретной пары.


Измерение расстояния до короткого замыкания жил в одной паре Softing CableMaster 600 и Fluke Networks Microscanner 2 одинаково хорошо измеряют расстояние до короткого замыкания (КЗ) жил в паре без удаленного идентификатора и с ним. Стоит отметить, что при наличии КЗ – Microscanner 2 не распознает удаленное устройство. CableMaster “видит” его (ID- 1 на рисунке)


Измерение расстояния до короткого замыкания жил из разных пар CableMaster 600 способен измерить расстояние до короткого замыкания жил из разных пар. Microscanner 2 может только заметить его наличие, но локализовать такое повреждение не может. При попарном тестировании, он отображает общую длину линии, но не расстояние до замыкания жил разных пар.


Определение перепутанных жил в одной паре Перепутанные жилы одной пары не определяются без удаленного идентификатора ни одним тестером. С заглушкой, такую ошибку монтажа легко распознать по несоответствию нумерации проводников на одном и другом конце линии. Расстояние до нее не измеряется.


Определение расщепленных пар (перепутанных жил из разных пар) Определение расщепленных пар без удаленного идентификатора - сложная задача. CableMaster 600 с ней справляется. На экране видно, что напротив пар (3-6 и 4-5) появилась надпись “Split”. Жилы именно этих пар перепутаны. Microscanner 2 может идентифицировать эту проблему только после подключения удаленного устройства на обратный конец линии.


Определение перепутанных пар Полностью перепутанные пары без удаленного идентификатора не идентифицируются. С удаленным устройством, проблема легко выявляется по несоответствию нумерации проводников на разных концах линии.


Измерение длины АКТИВНОЙ линии (подключенной в коммутатор) и скорости порта (типа сервиса)

Меню настроек

Зажигание светодиода порта коммутатора
	В Microscanner 2 эта функция не предусмотрена
Хранение результатов тестирования
	В Microscanner 2 сохранение результатов теста и передача их на ПК для подготовки отчетов не предусмотрено

Развернуть полное описание

Опции и аксессуары

Аксессуары для кабельных тестеров Softing IT Networks:

Фотография	Описание	Код
	Softing CableTracker CT15 - индуктивный щуп антенна. Используется с тональными генераторами, отдельными или встроенными в тестеры для поиска нужного кабеля, порта патч-панели и розетки пользователя. Совметим с тестерами Softing: CableMaster 200 CableMaster 500 СableMaster 600/650 СableMaster 800/850	PS-CT15
	Softing PD_TT208 - идентификаторы распиновки коннекторов RJ45 и RJ11/12. Количесво в комплекте: 7 шт (№ 2-8). Каждый идентификатор имеет собственный номер от №2 до №8. Используются как ответная часть тестеров Softing. Прибор отображает на экране номер, установленного на удаленном конце линии идентификатора, и проверяет схему обжима коннекторов. Совметимы с тестерами Softing: CableMaster 500 СableMaster 600/650 СableMaster 800/850	PD_TT208
	Softing PD_RK100 - номерные идентификаторы для коаксиального кабеля. Количесво в комплекте: 19 шт (№ 1-19). Каждый идентификатор имеет собственный номер от №1 до №19. Используются как ответная часть тестеров Softing. Прибор отображает на экране номер, установленного на удаленном конце линии идентификатора. Совметимы с тестерами Softing: CableMaster 500 СableMaster 600/650 СableMaster 800/850	PD_RK100
	Softing PD_RK220 - номерные идентификаторы для витой пары с RJ45. Количесво в комплекте: 20 шт (№ 1-20). Каждый идентификатор имеет собственный номер от №1 до №20. Используются как ответная часть тестеров Softing. Прибор отображает на экране номер, установленного на удаленном конце линии идентификатора. Используется для ускорения поиска нужных розеток и портов патч панели. Совметимы с тестерами Softing: CableMaster 500 СableMaster 600/650 СableMaster 800/850	PD-RK220
