Аппарат защиты электродвигателей КОРД.У4.У5 типа АЗД 5 предназначен для комплексной защиты электродвигателей в тяжелых режимах эксплуатации и защиты насоса от потери производительности («сухого хода» насоса), а также для повышения их срока службы и безопасности эксплуатации.
Структурное обозначение аппарата защиты:
Диапазон мощности защищаемых двигателей, кВт | от 2,2 до 4000 |
Напряжение питания защищаемых двигателей, В | от 380 до 10000 |
Коммутационная способность выходных цепей управления контактором: максимальный ток, А максимальное напряжение, В | 6 600 |
Габаритные размеры аппарата АЗД 3, мм | 160х110х110 |
Масса, кг | 2,7 |
Габариты блока индикации группового БИ 3, мм | 130х65х40 |
Масса блока индикации БИ 3, кг | 0,5 |
Аппарат обладает набором следующих функций:
При комплектовании аппарата блоком индикации БИ 5 дополнительно обеспечиваются следующие функции:

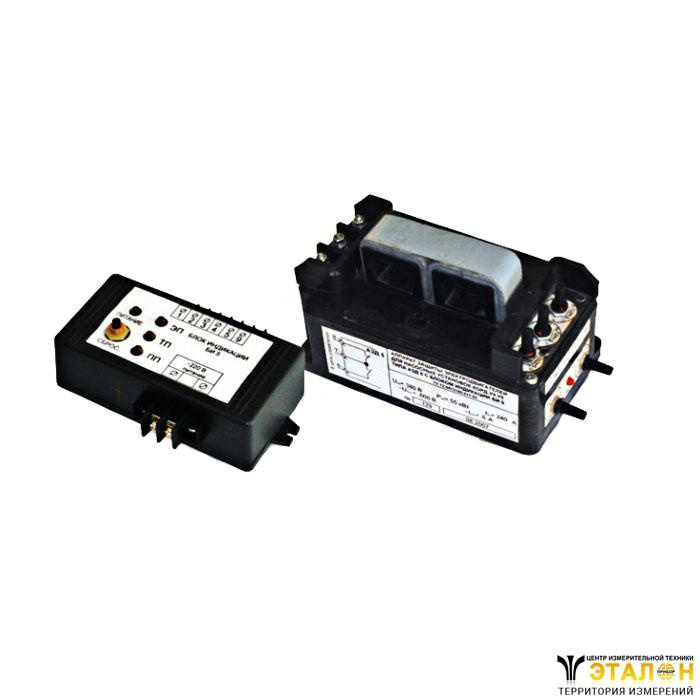

Конструктивно аппарат АЗД 5 выполнен единым блоком, в который входят датчики тока, электронная схема и исполнительный элемент, залитые герметизирующим компаундом.
На корпусе аппарата расположены потенциометры для настройки токо-временных защитных характеристик с учетом конкретных режимов работы защищаемых электродвигателей.
Аппарат АЗД 5 имеет три типоразмера в зависимости от диапазона токов защищаемых электродвигателей:
По отдельному заказу потребителей аппарат может быть изготовлен на токи до 450 А включительно.
Аппарат АЗД 5 не требует отдельного источника питания, так как питание аппарата обеспечивается исключительно за счет индуктивной связи с жилами защищаемого двигателя.
Аппарат АЗД 5 обеспечивает каждую защитную функцию с помощью отдельных одновременно действующих защитных характеристик, что существенно повышает надежность защиты электродвигателя за счет полной адаптации аппарата к защищаемому двигателю и его режимам работы.
Мощность выходных контактов аппарата АЗД 5 позволяет включать их непосредственно в цепи катушки контактора магнитного пускателя без промежуточных реле.
