TMM-540

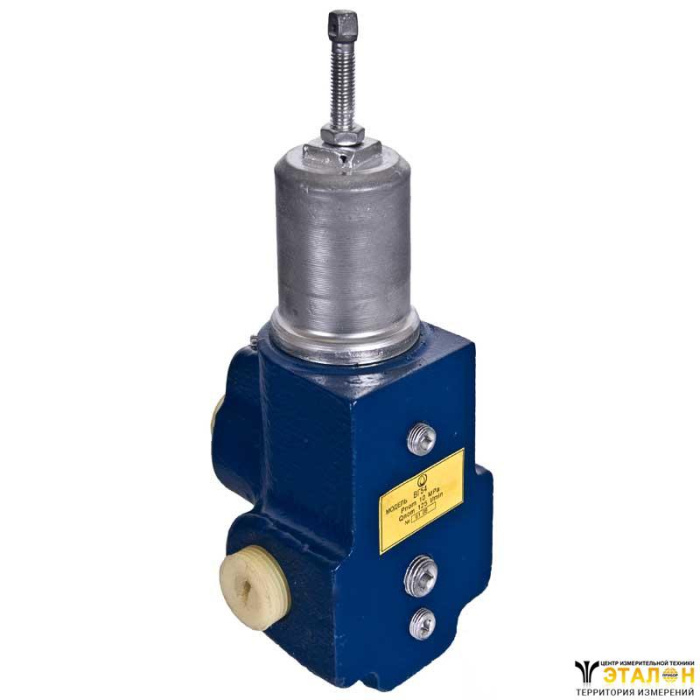

Гидроклапан давления Г-54-35М (П...Г-54-35М)

Цена:
по запросу
Общая стоимость 0 руб.
В корзину
Купить в 1 клик
Нашли дешевле?
Снизим цену!
В избранное
Стоимость доставки от 800 ₽ (уточнять у менеджера)
Срок доставки: 2 - 10 дней при наличии товара на складе
Бесплатная доставка от 50000₽
Безналичный расчет для юридических лиц
Самовывоз со склада компании ЭТАЛОНПРИБОР
Более 350 брендов
Самые лучшие
цены
Техническая
документация
Быстрая доставка
по России
Сервисный
центр
  • Описание
  • Доставка и оплата
  • Гарантия и возврат
  • Отзывы
  • Сервис
Описание

Гидроклапан давления Г-54-35-М (П...Г-54-35М) предназначен для поддержания заданной разности давлений в подводимом и отводимом потоках рабочей жидкости.

Доступные модели гидроклапана:

  • ПАГ54-35М
  • ПГ54-35М
  • ПБГ54-35М
  • ПВГ54-35М
  • ПДГ54-35М
  • ПАГ54-35М1
  • ПГ54-35М1
  • ПБГ54-35М1
  • ПВГ54-35М1
  • ПДГ54-35М1
  • АГ54-35М
  • Г54-35М
  • БГ54-35М
  • ВГ54-35М
  • ДГ54-35М
  • АГ54-35М1
  • Г54-35М1
  • БГ54-35М1
  • ВГ54-35М1
  • ДГ54-35М1

Структура условного обозначения гидроклапана - X1 X2 Г54-3 X3 X4 УХЛ 4:

  • X1 - исполнение по способу монтажа:
    • без индекса - трубный;
    • П - стыковой;
  • X2 - исполнение по номинальному давлению настройки:
    • А - 1 МПа;
    • Б - 6,3 МПа;
    • В - 10 МПа;
    • Д - 20 МПа;
  • Г54-3 - обозначение типа гидроклапана;
  • X3 - исполнение по условному проходу:
    • 2 - 10 мм;
    • 4 - 20 мм;
    • 5 - 32 мм;
  • X4 - модернизировання конструкция;
  • УХЛ - климатическое исполнение УХЛ - для районов с умеренным и холодным климатом;
  • 4 - категория размещения.
Технические характеристики

Условный проход, мм

32

Расход масла, л/мин:
номинальный
максимальный
минимальный

200
285
5

Давление на входе, МПа:
номинальное
максимальное

20
23

Давление управления, МПа:
в линии X
в линии У

23
10

Номинальный перепад давления, МПа

0,65

Внутренние утечки, см3/мин

32-280

Масса (без рабочей жидкости), кг

5,8-7,5

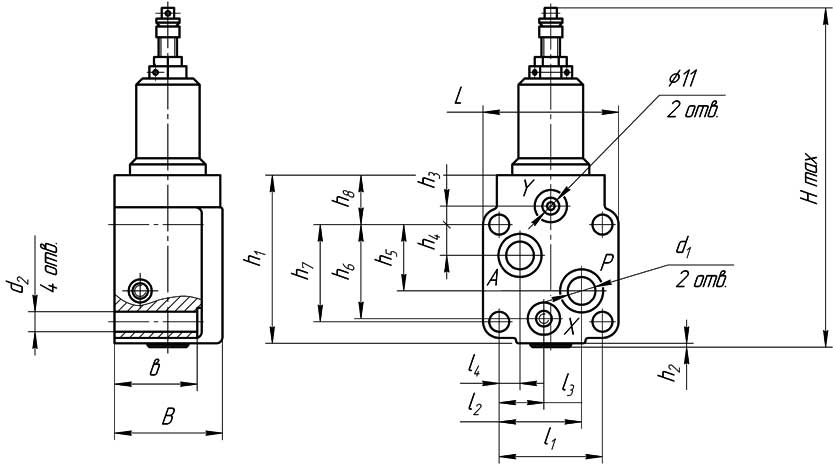

Конструктивная схема гидроклапана ПГ 54-3 (стыковой монтаж)

Конструктивная схема гидроклапана ПГ 54-3 (стыковой монтаж)

Табл.1 - Габаритные размеры

Модель гидроклапана

Нmax

Lh14

Вh14

h1

h2

h3

h4

h5

h6

ПАГ54-35М
ПГ54-35М
ПБГ54-35М

252













108

74

142

3

10

26

70

93

ПВГ54-35М
ПДГ54-35М

274

ПАГ54-35М1
ПГ54-35М1
ПБГ54-35М1

315

74

ПВГ54-35М1
ПДГ54-35М1

337

ПАГ54-35М
ПГ54-35М
ПБГ54-35М

96

32

±0,3

80

60

±0,3

±0,3

±0,3

25

ПВГ54-35М
ПДГ54-35М

ПАГ54-35М1
ПГ54-35М1
ПБГ54-35М1

ПВГ54-35М1
ПДГ54-35М1

Конструктивная схема гидроклапана Г 54-3 (трубный монтаж)

Конструктивная схема гидроклапана Г 54-3 (трубный монтаж)

Табл.2 - Габаритные размеры

Модель гидроклапана

Размеры, мм

d1*

d2*

Нmax

L

B

h1

АГ54-35М
Г54-35М
БГ54-35М
ВГ54-35М

K 1 1/4"

K1/8"

252

100

94

142

ДГ54-35М

274

АГ54-35М1
Г54-35М1
БГ54-35М1
ВГ54-35М1

315

ДГ54-35М1

337

* Резьба по ГОСТ 6111-52

Табл.3 - Габаритные размеры (продолжение)

Модель гидроклапана

Размеры, мм

h2

h3

h4

h5

h6

b

АГ54-35М
Г54-35М
БГ54-35М
ВГ54-35М

3

58

101

24

125

40

ДГ54-35М

АГ54-35М1
Г54-35М1
БГ54-35М1
ВГ54-35М1

ДГ54-35М1
