TMM-540

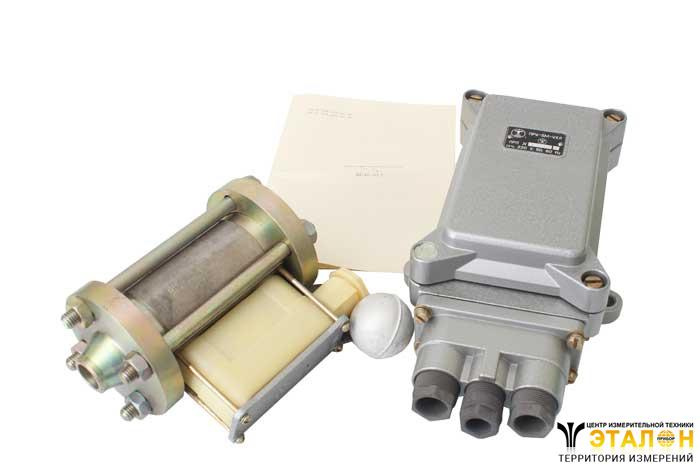

Реле уровня ПРУ-5М

Цена:
по запросу
Общая стоимость 0 руб.
В корзину
Купить в 1 клик
Нашли дешевле?
Снизим цену!
В избранное
Стоимость доставки от 800 ₽ (уточнять у менеджера)
Срок доставки: 2 - 10 дней при наличии товара на складе
Бесплатная доставка от 50000₽
Безналичный расчет для юридических лиц
Самовывоз со склада компании ЭТАЛОНПРИБОР
Более 350 брендов
Самые лучшие
цены
Техническая
документация
Быстрая доставка
по России
Сервисный
центр
  • Описание
  • Доставка и оплата
  • Гарантия и возврат
  • Отзывы
  • Сервис
Описание

Реле уровня полупроводниковые ПРУ-5М предназначены для контроля предельных положений двух уровней жидкостей, с параметрами, указанными в таблице ниже, в различных резервуарах и двухпозиционного управления механизмами в стационарных и корабельных условиях, а реле уровня полупроводниковые ПРУ-5МИ в том числе, и во взрывоопасных зонах.

Технические характеристики
НаименованиеЗначение параметра для исполнений
ПРУ-5МПРУ-5МИ
Дифференциал срабатывания, мм35±15
Погрешность срабатывания относительно номинального уровня срабатывания, не более мм:±5
Параметры нагрузки, коммутируемой выходным реле, цепь постоянного тока, при индуктивности не более 3 Гн:ток, А0,2-50,2-5
напряжение, В10-22010-200
мощность, Вт, не более5050
Параметры нагрузки, коммутируемой выходным реле, цепь переменного тока, активная нагрузка:ток, А0,2-5
напряжение, В20-380
мощность, В·А, не более500
Параметры питания:напряжение переменного тока, В220
частота, Гц50
Допустимые отклонения параметров питания от номинальных значений:напряжение переменного тока, В+22; -33
частота, Гц±2,5
Потребляемая мощность, В·А, не более810
Сопротивление каждой из жил линии связи между первичным и передающими, Ом, не более20
Индуктивность линии связи, Гн, не боле10-3
Масса, кгпередающего преобразователя2,5
первичного преобразователя2,7
Материалы деталей первичного преобразователя, соприкасающиеся с контролируемой средой:присоединительных фланцев, поплавкаСталь 08КП с покрытием (Н9.09)
остальныхСталь 12Х18Н10Т
Параметры контролируемой среды:
Наименование жидкостиПараметры жидкости
Температура, °СВязкость Па·с, не болееРабочее давление, МПа
Аммиакот -50 до +5012,1
Хладон 12
Хладон 22
Водаот 0 до +100
Дизельное топливо, масло
Жидкости плотностью не менее 0,52 г/см3от -50 до +85
Условия эксплуатации
Наименование фактораНормы для:
передающего преобразователяпервичного преобразователя
Температура окружающего воздуха, °Сот -30 до +50от -50 до +50
Относительная влажность воздуха при температуре 35 °С и более низких, %98
(без конденсации влаги)
100
(с конденсации влаги)

Реле уровня не должно иметь погрешность срабатывания ±10 мм при отклонении одного из факторов он нормальных условий.

Принцип работы

  • Принцип действия реле уровня ПРУ-5М, основан на получении сигнала разбаланса с дифференциально включенных катушек индуктивности в первичном преобразователе при перемещении поплавка из магнитного материала.
  • Информация о положении поплавка относительно катушек несет изменение фазы сигнала, которое фиксируется в передающем преобразователе.
  • Поплавковая камера по способу сообщающихся сосудов соединяется с резервуаром, в котором контролируется уровень жидкости
  • Во всех случаях когда контролируемая жидкость выше верхнего уровня срабатывания при прямом включении преобразователя или ниже нижнего уровня срабатывания или ниже нижнего уровня срабатывания при инверсном включении преобразователя, выходное реле под током.
  • Выходное реле обесточено, если жидкость ниже нижнего уровня срабатывания при прямом включении преобразователя и выше верхнего уровня срабатывания при инверсном включении преобразователя.
  • При положении уровня жидкости между верхним и нижним уровнями контролирования, выходное реле может быть под током или обесточено в зависимости от положения уровня жидкости, предшествующему данному моменту.

Конструктивные особенности

Первичный преобразователь реле уровня ПРУ-501МИ имеет маркировку взрывозащиты «OExiaIICT5 в комплекте ПРУ-5МИ», соответствует требованиям ГОСТ 22728.5-78 и предназначен для установки во взрывоопасных зонах помещений и наружных установок согласно гр. УП-3 ПУЭ и других директивных документов, регламентирующих применение оборудования во взрывоопасных условиях.

Преобразователь передающий с выходными искробезопасными цепями уровня «O» выполнен в соответствии с ГОСТ 22728.5-78, имеет маркировку «ExiaIIC» и предназначен для установки вне взрывоопасных зон.
