TMM-540


Система автоматизированного управления САУ

Цена:
по запросу
Общая стоимость 0 руб.
В корзину
Купить в 1 клик
Нашли дешевле?
Снизим цену!
В избранное
Стоимость доставки от 800 ₽ (уточнять у менеджера)
Срок доставки: 2 - 10 дней при наличии товара на складе
Бесплатная доставка от 50000₽
Безналичный расчет для юридических лиц
Самовывоз со склада компании ЭТАЛОНПРИБОР
Более 350 брендов
Самые лучшие
цены
Техническая
документация
Быстрая доставка
по России
Сервисный
центр
  • Описание
  • Доставка и оплата
  • Гарантия и возврат
  • Отзывы
  • Сервис
Описание

Система автоматизированного управления САУ предназначена для управления технологическим процессом гальванопокрытия металлов:

  • цинкования;
  • фосфатирования;
  • меднения;
  • хромирования;
  • никелирования и других покрытий.

Состав системы

В состав САУ входят:

  • автоматизированное рабочее место оператора на базе ПЭВМ (АРМ оператора),

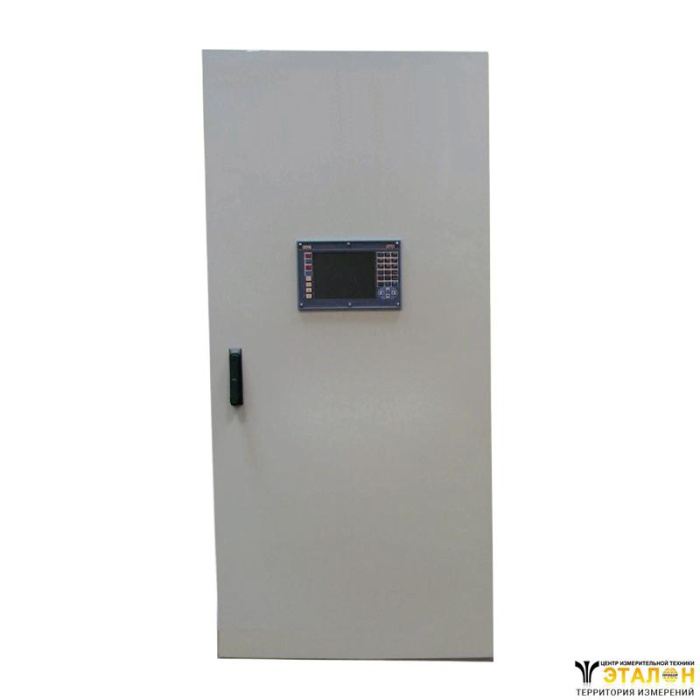

  • шкаф устройства управления, включающее в себя:
    • программируемый контроллер (ПЛК) К202 для управления техно- логическим процессом и контроля за его выполнением.
    • графическую панель ввода и отображения информации К927, которая обеспечивает взаимодействие оператора с ПЛК устройства управления (функции АРМ оператора).
  • электрошкаф с коммутационной аппаратурой, преобразователями сигналов.

Функциональные возможности

САУ обеспечивает выполнение следующих функций:

  • формирование, автоматизированное ведение журнала событий с привязкой к системному вре- мени, ведение архива параметров, формирование информационных массивов о ходе технологического процесса для отображения на мониторе АРМ оператора;
  • формирование, с использованием видеокадров АРМ и выдача на исполнительные устройства технологического оборудования управляющих воздействий;
  • задание уставок регулирования времени цикла технологического процесса; ввод в систему с АРМ необходимой информации, не получаемой в процессе измерений;
  • обеспечение защиты от несанкционированного доступа в программное обеспечение АРМ и ПЛК при помощи паролей;
  • контроль температуры химического раствора в ваннах и поддержание ее в заданном диапазоне;
  • контроль уровня химического раствора в ваннах;
  • контроль и регулирование тока источника питания по каждой ванне;

Набор реализуемых функций САУ зависит от технологического процесса гальванопокрытия, состава датчиков и исполнительных механизмов в линии.

Процесс управления САУ линией гальванопокрытий из следующих этапов:

  • выбор режима работы (автоматический, ручной, наладочный);
  • подготовка линии для работы по выбранному техпроцессу гальванопокрытий из хранимого в памяти списка предварительных настроек;
  • самодиагностика линии перед каждым пуском в автоматическом режиме с целью определения расположения барабанов на позициях, записи положения барабанов в память ПЛК, проверки работы датчиков положения автооператора;
  • пуск линии и контроль хода выполнения выбранной программы гальванопокрытия;
  • завершение работы текущей программы, с возвратом всех барабанов на исходные позиции и автооператоров на стартовые позиции;
  • остановка линии при возникновении аварий с запретом движения автооператоров и подъемников.

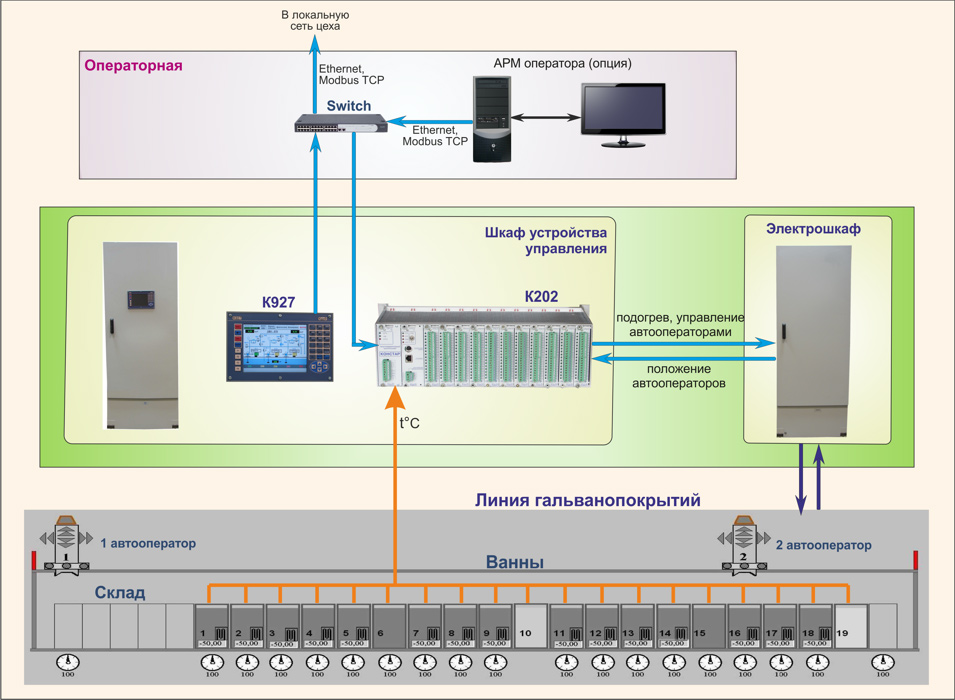

Структурная схема САУ ТП ЛГП

Структурная схема САУ ТП ЛГП

Технические характеристики

Наименование параметра

Характеристика



Количество каналов

в САУ*

Входные дискретные сигналы

80

Выходные дискретные сигналы

80

Входные аналоговые сигналы (ТСМ, ТСП, 0-20мА,0-10В)

36

Интерфейсные каналы связи

RS485 (Modbus RTU),

Ethernet (Modbus TCP)

Диапазон рабочих температур, °С:

  •
  • с расширенным диапазоном



от +5 0С до +50 0С от минус 40 до +500С

Средний срок службы

не менее 10 лет

Гарантийный срок

3 года

* Количество каналов определяется количеством ванн в линии, составом датчиков, коммутационной аппаратуры в линии и может быть расширено или уменьшено.

Перечень контролируемых и регулируемых параметров для одной контролируемой ванны (с химраствором)

Наименование параметра

Количество

Характеристика

Сигнализатор наличия барабана с деталями в ванне

1

«сухой контакт»

Сигнализатор подхода автооператора к ванне – слева, справа

2

«сухой контакт»

Сигнализатор останова автооператора над ванной

1

«сухой контакт»

Сигнализатор уровня в ванне – верхний, нижний

2

«сухой контакт»

Контроль температуры химраствора

2

ТСМ, ТСП

Нагрев химраствора

1

ТЭН

Контроль тока источника питания ТЭНов

1

Датчик тока с выходом 0-20мА; или 0-10В

Точное количество контролируемых параметров в ванне определяется техпроцессом.
