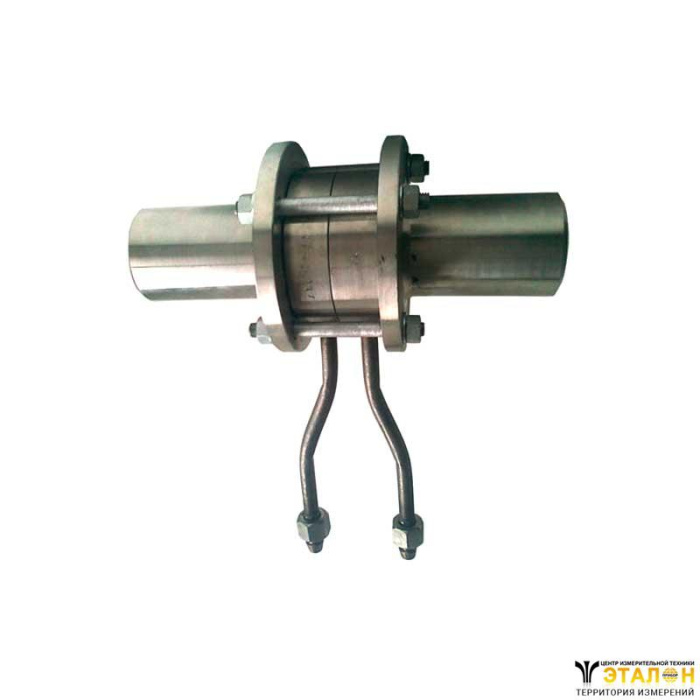

Сужающие устройства (диафрагмы) ДБС предназначены в комплексе с датчиками разности давлений (Сафир и Сафир М) для измерения расхода жидкостей, пара, газа методом переменного перепада давлений.
Устройства безкамерные ДБС, устанавливаемые во фланцах (без кольцевых камер или с кольцевыми камерами) на условный проход от 300 мм до 3000 мм и условное давление (в зависимости от условного прохода) до 4 МПа.
Условный проход Dу | Диаметр D при РУ. МПа | D, мм | E, мм |
до 0,25 | до 0,6 | св. 0,6 | |
300 | 365 | 370 | 395 |
350 | 415 | 430 | 455 |
400 | 465 | 485 | 510 |
(450) | 520 | 535 | 560 |
500 | 570 | 590 | 615 |
600 | 670 | 690 | 725 |
700 | 775 | 800 | 830 |
800 | 880 | 905 | 940 |
(900) | 980 | 1005 | 1035 |
1000 | 1080 | 1110 | 1150 |
1200 | 1280 | 1330 | 1360 |
1400 | 1510 | 1530 | - |
1600 | 1690 | - | - |
(1800) | 1890 | - | - |
2000 | 2090 | - | - |
(2200) | 2300 | - | - |
2400 | 2500 | - | - |
(2600) | 2700 | - | - |
(2800) | 2900 | - | - |
3000 | 3120 | - | - |
Метод переменного перепада давлений является наиболее универсальным методом измерения расхода для практически всех используемых на практике жидкостей и газов.
Сужающие устройства (диафрагмы) состоят из:
