ТРМ10 ПИД-регулятор с RS-485

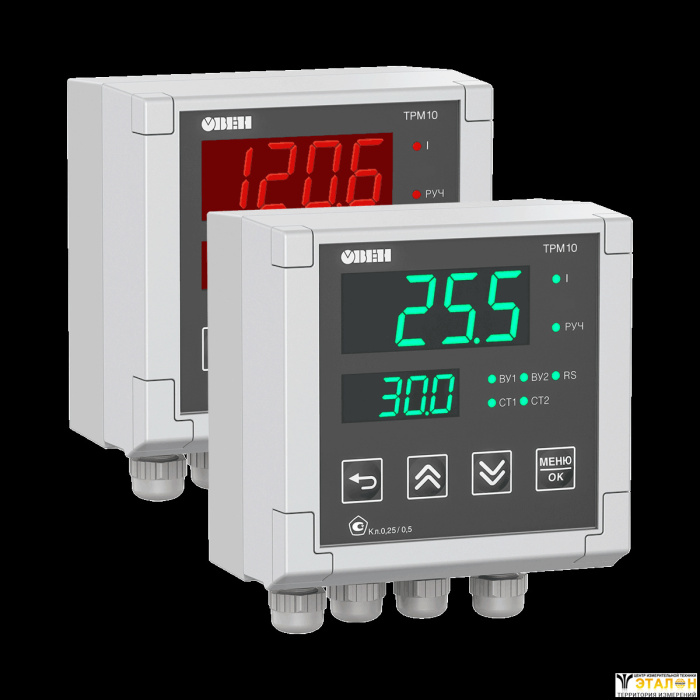

В продажу поступил обновленный измеритель-регулятор ОВЕН ТРМ10 в корпусе Щ11.
Новый ОВЕН ТРМ10-Щ11 полностью повторяет функции выпускаемых ТРМ10 в корпусах Щ1, Щ2, Н, Д и имеет ряд преимуществ:

1. Быстрые входы. Для унифицированных сигналов тока (0…5, 0…20, 4…20 мА) и напряжения (0…1В, -50…+50 мВ) период опроса входа составляет 0.1 сек. Это позволяет использовать ТРМ10 для измерения высоко динамичных видов сигналов, например давления;
2. Съемный клеммник. Новый корпус прибора Щ11 имеет съёмный клеммник, что существенно облегчает монтаж\демонтаж прибора при установке, проведении сервисных работ, метрологической поверки и т.д.;
3. Универсальный источник питания. Позволяет запитывать прибор как от источника переменного напряжения 90…264В (номинал 220В), так и от источника постоянного напряжения 20…375В (номинал 24В).

Назначение ПИД-регулятора ТРМ10

Терморегулятор ОВЕН ТРМ10 предназначен для измерения температуры или другой физической величины (веса, давления, влажности и т. п.), импульсного или аналогового управления нагрузкой по пропорционально-интегрально-дифференциальному (ПИД) закону, а также для формирования дополнительного сигнала, который может быть использован для сигнализации о выходе параметра за установленные границы или для двухпозиционного регулирования.

Прибор ОВЕН ТРМ10 рекомендуется применять для управления объектами, обладающими повышенной инерционностью, где обычное двухпозиционное регулирование не обеспечивает необходимую точность. При использовании в качестве терморегулятора ОВЕН ТРМ10 может управлять как процессом нагрева, так и процессом охлаждения объекта.

Класс точности 0,5 (термопары)/0,25 (другие типы сигналов). Регулятор выпускается в корпусах 5 типов: настенном Н, монтаж на Дин-рейку Д и щитовых Щ1, Щ11, Щ2.

Главные преимущества нового ПИД-регулятор ТРМ10

Основные функции ПИД-регулятора ОВЕН ТРМ10

• Универсальный вход для подключения широкого спектра датчиков температуры, давления, влажности, расхода, уровня и т. п.
• ПИД-регулирование измеренной величины с использованием «нагревателя» или «холодильника»
• Автонастройка ПИД-регулятора по современному эффективному алгоритму
• Дополнительный выход для сигнализации о выходе регулируемой величины за установленные границы (или для двухпозиционного регулирования)
• Регулирование мощности (например, для управления инфракрасной лампой) в модификации с аналоговым выходом 4...20 мА, совместно с прибором ОВЕН БУСТ
• Возможность управления трехфазной нагрузкой
• Возможность управления трехфазной нагрузкой (модиф. по типу выхода С3)
• Импульсный источник питания 90...245 В 47...63 Гц
• Встроенный источник питания 24 В для активных датчиков, выходных аналоговых устройств (ЦАП) и др.
• Программирование кнопками на лицевой панели прибора
• Сохранение настроек при отключении питания
• Защита настроек от несанкционированных изменений

Основные технические характеристики

Питание

Универсальные входы

Выходные устройства

Корпус

Условия эксплуатации

Характеристики измерительных датчиков

Характеристики выходных устройств

Функциональная схема

Универсальный вход терморегулятора ОВЕН ТРМ10

Терморегулятор ТРМ10 имеет один универсальный вход для подключения измерительных датчиков:

• термопреобразователей сопротивления типа ТСМ или ТСП 50/100, Pt100;
• термопар ТХК, ТХА, ТНН, ТЖК, ТПП(S), ТПП(R), ТВР(А-1, 2, 3), ТПР(В), ТМК(Т);
• активных датчиков с унифицированным сигналом тока 0...5 мА, 0(4)...20 мА или напряжения -50...+50 мВ, 0...1 В.

Все модификации прибора ОВЕН ТРМ10 имеют встроенный источник +24 В ± 10% для питания датчиков с унифицированным выходным сигналом или аналоговых выходных устройств.

ПИД-регулятор прибора ОВЕН ТРМ10

ПИД-регулятор управляет нагрузкой одним из двух методов:

• импульсным, если ВУ1 – дискретного типа (Р, К, С, Т);
• аналоговым, если ВУ1 – ЦАП с выходным сигналом тока/напряжения (И, У).

Ток 4...20 мА на выходе позволяет при использовании ОВЕН ТРМ10 вместе с блоком ОВЕН БУСТ преобразовывать выходной сигнал в импульсы типа ФИМ и применять прибор для регулирования мощности, например, для управления инфракрасной лампой.

Период следования импульсов задается пользователем в диапазоне от 1 до 99 с, а их длительность пропорциональна величине выходного сигнала ПИД-регулятора.

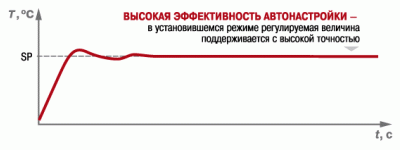

Автонастройка ПИД-регулятора

ПИД-регулятор имеет режим автонастройки, в процессе которого он самостоятельно определяет оптимальные для системы регулирования параметры:

• постоянную интегрирования;
• постоянную дифференцирования;
• полосу пропорциональности.

Современный эффективный алгоритм АВТОНАСТРОЙКИ ПИД-регулятора разработан компанией ОВЕН совместно с ведущими российскими учеными.

При автонастройке прибор вычисляет оптимальные для данного объекта значения коэффициентов ПИД-регулирования. Последующая несложная ручная подстройка позволяет свести к минимуму перерегулирование.

Сигнализация или двухпозиционное регулирование

Двухпозиционный регулятор имеет дискретный выход (ВУ2 – Р, К, С, Т) и работает независимо от ПИД-регулятора по своим уставкам; обычно используется для сигнализации о достижении заданной уставки.

Пользователь имеет возможность программно задавать логику срабатывания компаратора:

• прямой гистерезис («нагреватель», срабатывание по нижнему пределу);
• обратный гистерезис («холодильник», срабатывание по верхнему пределу);
• П-образная логика (срабатывание при входе в границы);
• U-образная логика (срабатывание при выходе за границы).

Выходные устройства прибора ОВЕН ТРМ10

В стандартном исполнении в терморегулятор ОВЕН ТРМ10 устанавливается два выходных устройства ВУ1 и ВУ2, жестко закрепленных за логическими устройствами.

Выходное устройство ПИД-регулятораможет быть следующих типов:

• дискретное (э/м реле 4 А, транзисторная или симисторная оптопара, выход для управления внешним твердотельным реле);
• цифроаналоговый преобразователь выходного сигнала ЛУ в ток 4...20 мА или напряжение 0…10 В с питанием от внешнего источника.

Выходное устройство двухпозиционного регуляторавсегда дискретного типа (э/м реле 8 А, транзисторная или симисторная оптопара, выход для управления внешним твердотельным реле).

Для управления трехфазной нагрузкой в прибор устанавливается только одно ВУ – три симисторные оптопары, имеющие схему контроля перехода через ноль (модификация по типу выходов С3).

Тип выходных устройств, установленных в приборе, выбирается при заказе.

Схемы подключения

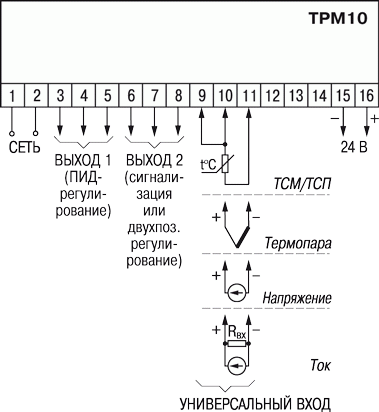

Общая схема подключения ТРМ10

Схемы подключения выходного устройства 1 (ВУ1)

ВУ1 типа Р (э/м реле)

ВУ1 типа К (транзисторная оптопара)

ВУ1 типа С (симисторная оптопара)

ВУ1 типа Т (для управления твердотельным реле)

ВУ1 типа С3 (три симисторные оптопары для управления трехфазной нагрузкой)

ВУ1 типа И (ЦАП 4…20 мА)

ВУ1 типа У (ЦАП 0…10 В)

Схемы подключения выходного устройства 2 (ВУ2)

ВУ2 типа Р (э/м реле)

ВУ2 типа К (транзисторная оптопара)

ВУ2 типа С (симисторная оптопара)

ВУ2 типа Т (для управления твердотельным реле)

Для ТРМХ-Д.У.ХХ в корпусе на Дин-рейку

1. Прибор ТРМХ-Д.У.ХХ
2. Резистор С2-29В 50 Ом 0,1% 125ppm/°C
3. Паспорт и гарантийный талон
4. Руководство по эксплуатации
5. Комплект резисторов (поставляется по отдельному заказу)  50 ОМ, 10 шт.
6. Комплект резисторов (поставляется по отдельному заказу) 50 ОМ, 50 шт.
7. Методика поверки (по требованию заказчика)

Для ТРМХ-Х.У.ХХ(в корпусах 4 типов: настенном Н, щитовых Щ1, Щ2 и Щ11

1. Прибор ТРМХ-Х.У.ХХ
2. Комплект крепежных элементов
3. Резистор С2-29В 50 Ом 0,1% 125ppm/°C
4. Паспорт и гарантийный талон
5. Руководство по эксплуатации
6. Комплект резисторов (поставляется по отдельному заказу)  50 ОМ, 10 шт.
7. Комплект резисторов (поставляется по отдельному заказу) 50 ОМ, 50 шт.
8. Методика поверки (по требованию заказчика)

Примечание - Изготовитель оставляет за собой право внесения дополнений в комплектность изделия.
