ТРМ10-Щ1.У2.СС.RS

ТРМ10 в корпусе для крепления в щит Щ1, Щ2, Щ5 и на DIN-рейку

Отличительный критерий

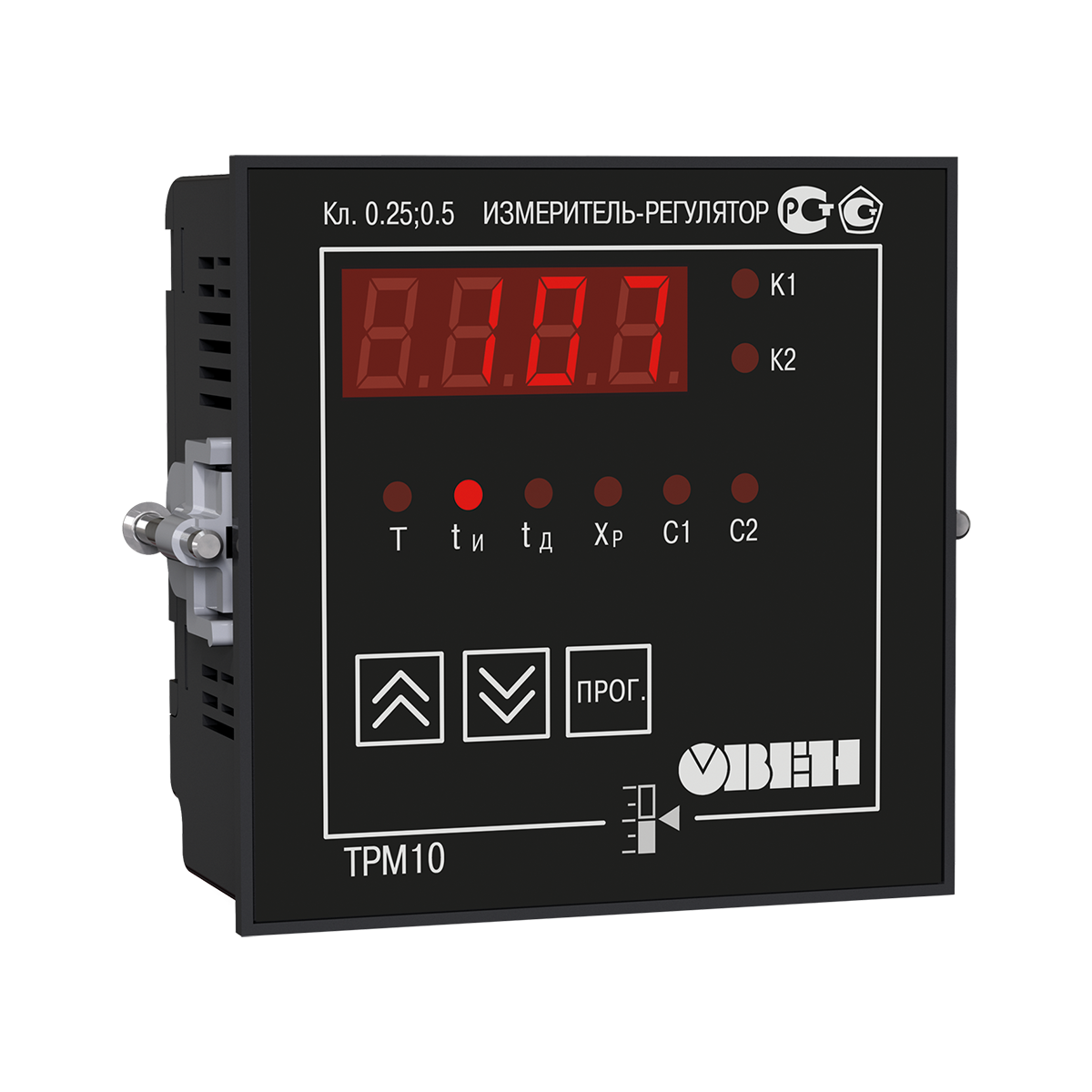

ТРМ10.У

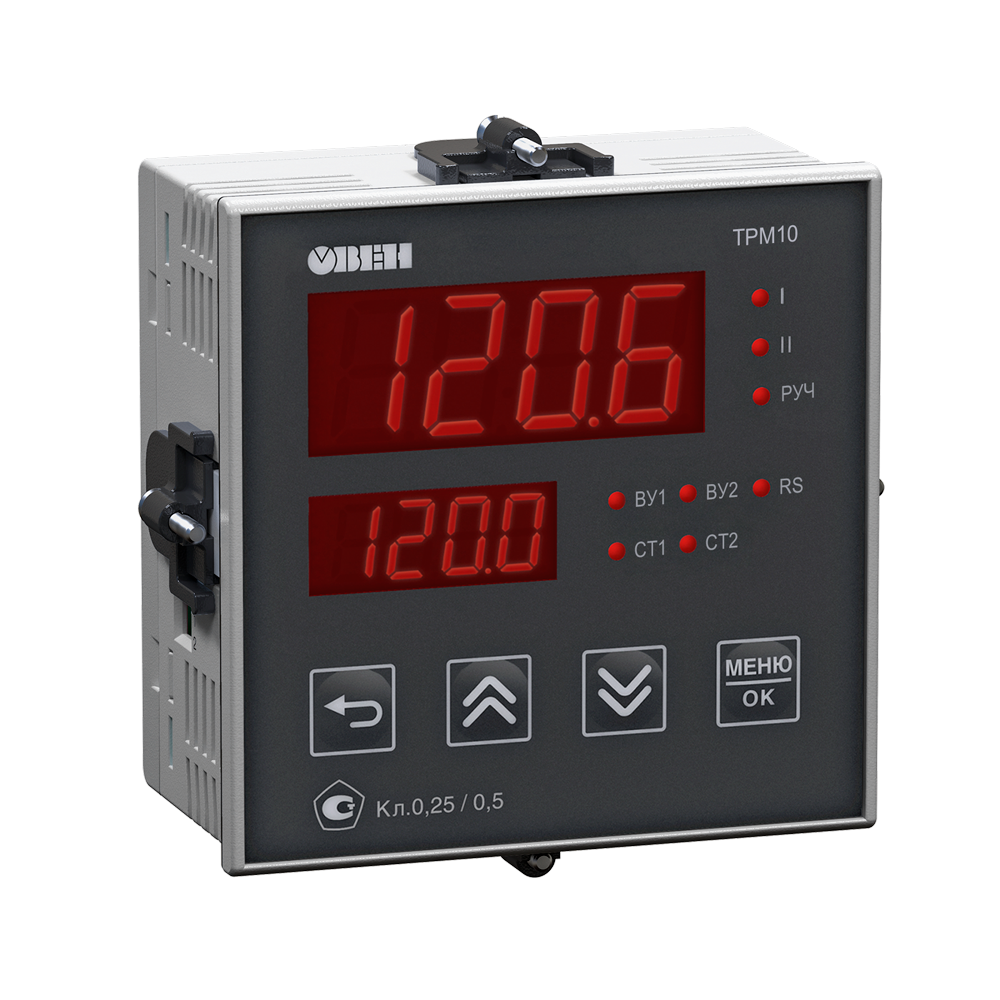

ТРМ10.У2

Корпус

Цифровой индикатор

Один

Два

Кнопки управления

Три

Четыре

Клеммная колодка

Лепестковая

Лифтовая

Высота индикатора

14 мм

20 мм

Монтаж в щит

Одна плоскость, штыревой зацеп

Одна или две плоскости, «трещетка»

Шунт для входных сигналов тока

Внешний

Встроенный

RS-485

Отсутствует

По заказу

Уплотнитель для обеспечения IP

Съемный

Встроенный

Корпусное исполнение Щ5, 48х48мм

Нет

Есть

Ручной режим управления

Нет

Есть

Контроль аварии LBA

Нет

Есть

Исполнение на -40 °С

Заказная позиция

Стандартная позиция

Параметр

Значение

Напряжение питания переменного тока

~90…264 В (номинальное 230 В)

Напряжение постоянного тока

=21...120 В (номинальное 24 В)

Частота напряжения питания

50, 60 Гц

Потребляемая мощность

не более 10 ВА

Напряжение встроенного источника питания нормирующих преобразователей

24 ± 2,4 В

Максимально допустимый ток источника питания

50 мА

Универсальные входы

Количество универсальных входов

1

Функции входа 1

Измерительный

Функции входа 2

Дополнительный (дистанционный пуск и останов регулирования)

Время опроса входа:

Не более 1 секунды

Типы входных датчиков и сигналов

см. таблицу «Характеристики измерительных датчиков»

Предел основной приведенной погрешности измерения

- для термоэлектрических преобразователей с включенной компенсацией холодного спая

±0,5 %

- для остальных видов датчиков

±0,25 %

Выходные устройства

Количество выходных устройств

2

Типы выходных устройств

Р, К, С, Т, И, У

Корпус

Щитовой Щ1

96×96×53 мм, IP54*

Щитовой Щ2

96×48×100 мм, IP54*

Щитовой Щ5

48×48×103 мм, IP54*

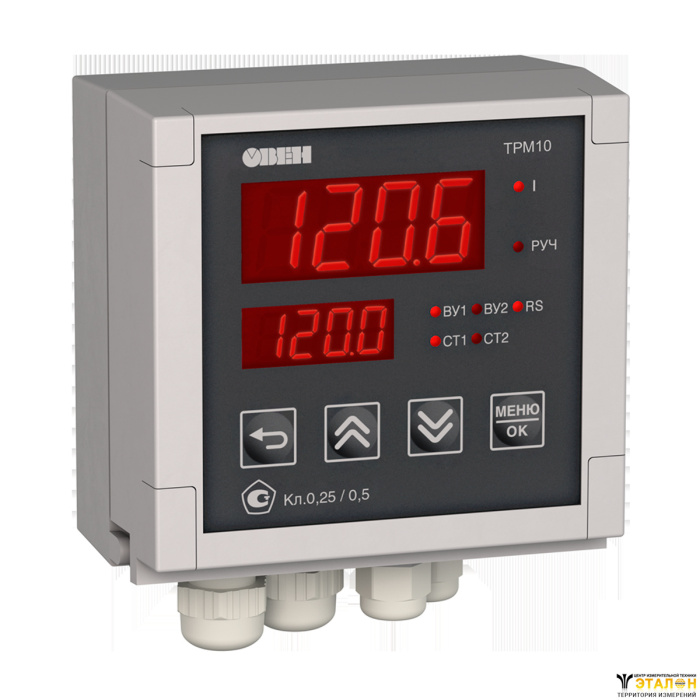

Настенный Н

105×130×65 мм, IP44

DIN-реечный

72×90×58 мм, IP20

* со стороны передней панели

Условия эксплуатации

Температура окружающего воздуха

–40...+50 °С

Атмосферное давление

84...106,7 кПа

Относительная влажность воздуха (при +35 °С и ниже без конденсации влаги)

Не более 85 %

Характеристики измерительных датчиков

Обозначение

Тип датчика

Диапазон измерений

Разрешающая способность

Термопреобразователи сопротивления

C 50

ТСМ (Cu50) W100=1.426

–50…+200 °С

0,1 °С

50 C

ТСМ (50М) W100=1.428

–180…+200 °С

0,1 °С

P 50

ТСП (Pt50) W100=1.385

–200…+850 °С

0,1 °С

50 P

ТСП (50П) W100=1.391

–200…+850 °С

0,1 °С

C100

ТСМ (Cu100) W100=1.426

–50…+200 °С

0,1 °С

100C

ТСМ (100М) W100=1.428

–180…+200 °С

0,1 °С

P100

ТСП (Pt100) W100=1.385

–200…+850 °С

0,1 °С

100P

ТСП (100П) W100=1.391

–200…+850 °С

0,1 °С

100n

ТСН (100Н) W100=1.617

–60…+180 °С

0,1 °С

C500

ТСМ (Cu500) W100=1.426

–50…+200 °С

0,1 °С

500C

ТСМ (500М) W100=1.428

–180…+200 °С

0,1 °С

P500

ТСП (Pt500) W100=1.385

–200…+850 °С

0,1 °С

500P

ТСП (500П) W100=1.391

–200…+850 °С

0,1 °С

500n

ТСН (500Н) W100=1.617

–60…+180 °С

0,1 °С

C 1.0

ТСМ (Cu1000) W100=1.426

–50…+200 °С

0,1 °С

1.0 C

ТСМ (1000М) W100=1.428

–180…+200 °С

0,1 °С

P 1.0

ТСП (Pt1000) W100=1.385

–200…+850 °С

0,1 °С

1.0 P

ТСП (1000П) W100=1.391

–200…+850 °С

0,1 °С

1.0 n

ТСН (1000Н) W100=1.617

–60…+180 °С

0,1 °С

C 53

ТСМ (53М) W100=1.426 (гр. 23)

–50…+200 °С

0,1 °С

Термоэлектрические преобразователи

tC. L

термопара ТХК (L)

–200…+800 °С

0,1 °С

tC. J

термопара ТЖК (J)

0…+900 °С

0,1 °С

tC. n

термопара ТНН (N)

–200…+1300 °С

0,2 °С

tC.HA

термопара ТХА (K)

–200…+1300 °С

0,2 °С

tC. S

термопара ТПП (S)

0…+1600 °C

0,2 °С

tC. r

термопара ТПП (R)

0…+1600 °C

0,2 °С

tC. b

термопара ТПР (В)

+600…+1800 °C

0,2 °С

tC.A1

термопара ТВР (А-1)

+1000…+2500 °С

0,4 °С

tC.A2

термопара ТВР (А-2)

+1000…+1800 °C

0,2 °С

tC.A3

термопара ТВР (А-3)

+1000…+1800 °C

0,2 °С

tC. t

термопара ТМК (Т)

–200…+400 °С

0,1 °С

tC.dL

Typ.L (DIN 43710)*

0…+900 °С

0,1 °С

tC. E

ТХКн (Е)

-200....+900 °С

0,1 °С

Пирометры

Plr.1

Пирометр РК-15

+400… +1500 °С

0,1 °С

Plr.2

Пирометр РК-20

+600… +2000 °С

0,1 °С

Plr.3

Пирометр РС-20

+900… +2000 °С

0,1 °С

Plr.4

Пирометр РС-25

+1200… +2500 °С

0,1 °С

Унифицированные сигналы

i 0.5

ток 0…5 мА

0…100 %

0,01 мА

i 0.20

ток 0…20 мA

0…100 %

0,01 мА

i 4.20

ток 4…20 мА

0…100 %

0,01 мА

U -5.5

напряжение –50…+50 мВ

0…100 %

0,01 мВ

U 0.1

напряжение 0…1 В

0…100 %

0,01 мВ

* С учетом компенсации температуры от ДХС

Характеристики выходных устройств

Обозначение

Тип выходного устройства (ВУ)

Электрические характеристики

Р

электромагнитное реле

Ток не более 8 А при переменном напряжении не более 250 В и cos φ > 0,4.

Ток не более 3 А при постоянном напряжении не более 30 В

К

транзисторная оптопара n-p-n типа

Постоянный ток не более 400 мА при постоянном напряжении не более 60 В

С

симисторная оптопара

Ток не более 50 мА при переменном напряжении не более 250 В (50 Гц).

Ток в импульсном режиме не более 500 мА (tимп. не более 5 мс).

Максимальное коммутируемое напряжение не более 600 В

И

цифроаналоговый преобразователь «параметр–ток 4…20 мА»

Постоянный ток 4...20 мА на внешней нагрузке не более 1 кОм, напряжение питания 12...30 В рассчитывается в зависимости от сопротивления нагрузки

У

цифроаналоговый преобразователь «параметр–напряжение 0…10 В»

Постоянное напряжение 0…10 В на внешней нагрузке более 2 кОм, напряжение питания 16…30 В

Т

выход для управления твердотельным реле

Выходной ток не более 40 мА. Выходное напряжение высокого уровня – 4…6 В.

Выходное напряжение низкого уровня – 0…0,7 В
