TMM-540




ВП110 сенсорная веб-панель оператора 10” со встроенным веб-браузером

Цена:
55 440
Общая стоимость 0 руб.
В корзину
Купить в 1 клик
Нашли дешевле?
Снизим цену!
В избранное
Стоимость доставки от 800 ₽ (уточнять у менеджера)
Срок доставки: 2 - 10 дней при наличии товара на складе
Бесплатная доставка от 50000₽
Безналичный расчет для юридических лиц
Самовывоз со склада компании ЭТАЛОНПРИБОР
Более 350 брендов
Самые лучшие
цены
Техническая
документация
Быстрая доставка
по России
Сервисный
центр
  • Описание
  • Доставка и оплата
  • Гарантия и возврат
  • Отзывы
  • Сервис
Описание

ОВЕН ВП110 – сенсорная панель оператора со встроенным веб-браузером. Предназначена для наглядного отображения веб-визуализации контроллера. ВП110 оснащена встроенным браузером c поддержкой технологии HTML5, который работает с любой веб-страницей. Рекомендуется для совместного применения с ОВЕН ПЛК210, СПК1xx, ПЛК110-MS4 [M02], OwenCloud, а также с любыми устройствами, которые работают как веб-сервер. Подключение web-панели ОВЕН ВП110 происходит по одному из трех интерфейсов связи – Ethernet, Wi-Fi или 3G.

Примечание: Начиная с 20 марта 2025 года выпускается обновленная модификация web-панели с аппаратной платформой H/W v2.0 и версией прошивки 2.2.

Улучшения в прошивке 2.2:

  • Поддержка протокола RTSP

Позволяет использовать ВП110 не только для работы с веб-визуализацией ПЛК, но и отображения видеопотока камер наблюдения, имеющих поддержу протокола RTSP.

  • Работа в режиме Modbus TCP Slave

Теперь ПЛК может считывать с панели диагностическую информацию, а также управлять её работой (переключать вкладки, изменять яркость подсветки экрана, синхронизировать время, управлять воспроизведением аудиофайлов и т. д.)

  • Ряд других нововведений

Настраиваемая задержка между включением панели и отображением вкладки, кэширование самоподписанных HTTPS-сертификатов, возможность отключения отображения системного времени на верхней информационной панели.

Конструктивное исполнение

Корпус web-панели ВП110 с лицевой стороны защищен от пыли и влаги, степень защиты – IP65. Глянцевая поверхность лицевой стороны легко очищается. ВП110 имеет щитовое крепление и возможность крепежа по стандарту VESA100.

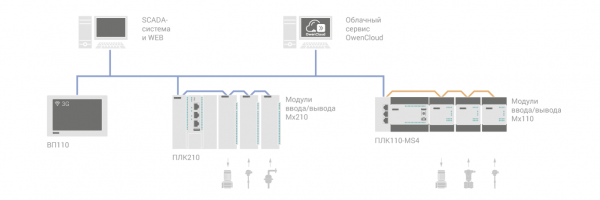

Примеры использования web-панели ОВЕН ВП110 в качестве HMI

Примеры использования web-панели ОВЕН ВП110

Функциональные особенности операторской web-панели

Емкостный экран

Web-панель ВП110 имеет емкостный сенсорный IPS-экран с диагональю 10,1” (разрешение 1280×800, 16,7 млн цветов) с поддержкой технологии Multi-touch может обрабатывать до десяти одновременных касаний.

Интерфейсы для подключения

Для отображения web-визуализации устройство имеет три интерфейса связи – Ethernet, Wi-Fi или 3G (через встроенный модем). Активный интерфейс выбирается пользователем в сервисном меню. Единовременно возможна работа только одного интерфейса. В случае если один из интерфейсов становится не активным, панель автоматически произведет переключение между ними.

Расширенный диапазон питающего напряжения

Диапазон от 10 до 48 В постоянного напряжения позволяет применять web-панель в системах с напряжением 12 и 24 В.

Автономная работа устройства с помощью аккумуляторов

Устройство оснащено двумя встроенными аккумуляторами для поддержания работы веб-панели в случае отключения основного питания. Восстановление заряда аккумуляторов происходит после подачи основного напряжение.

Подключение HID-устройств

Два порта USB-А позволяют подключать периферийные устройства, такие как клавиатура и мышь.

Технические характеристики ВП110:

Параметр

Значение

Аппаратные характеристики

Процессор

MediaTek 4 x ARM Cortex™-A7 Core

Частота, ГГц

1,3

Графический процессор

ARM Mali-400

Частота графического процессора, МГц

500

Объем Flash-памяти (eMMC), ГБ

8

Оперативная память (LPDDR3), ГБ

1

Часы реального времени (RTC)

Есть, энергонезависимые1

Дисплей

Тип дисплея

TFT IPS

Тип подсветки

LED (светодиодная подсветка)2

Тип сенсорного экрана

Ёмкостный, с поддержкой Multi-touch3

Диагональ, дюймы

10,1

Разрешение, пиксель

1280×800

Интерфейсы

Ethernet

1 × 10/100 Мбит/c (RJ45)

Wi-Fi

802.11 b/g/n (2,4 ГГц)

3G

GSM: 850/900/1900

WCDMA: B1/2/5/8

TD-SCDMA: B34/39

USB Host

2 × USB 2.0 Тип A – для подключения HID-устройств

Программное обеспечение

Операционная система

Android OS 8.1

Прикладное ПО

Веб-браузер (Mozilla Firefox, v.89.0)

Питание

Тип питающего напряжения

Постоянное

Диапазон питающего напряжения, В

10...48

Номинальное напряжение питания, В

24

Макс. потребляемая мощность, Вт

20

Питание от аккумуляторных батарей

Есть

Корпус

Конструктивное исполнение

Для щитового крепления и VESA100

Тип вентиляции

Естественная вентиляция

Габаритные размеры

(ширина × высота × глубина), мм

(266×193×37) ± 1

Установочные размеры

(ширина × высота), мм

259×186

Степень защиты корпуса по ГОСТ14254:

- с лицевой стороны

IP65

- со стороны разъемов

IP20

Общие характеристики

Рабочая температура, °C

0...50

Рабочая влажность, %

10…90 (без конденсации)

Температура хранения, °C

-20…+60

Масса брутто не более, кг

1,5

ОБОЗНАЧЕНИЕ ПРИ ЗАКАЗЕ

ВП110

1 Питание RTC реализовано с помощью двух элементов питания ICR18650.
2 Яркость подсветки может быть изменена в сервисном меню.
3 Multi-touch обрабатывает до 10 касаний.

Технические характеристики ВП110 H/W v2.0:

Наименование

Значение

Системные характеристики

Центральный процессор

4×ARM Cortex™-A55 Core

Частота центрального процессора

1800 МГц

Графический процессор

ARM MALI-G52

Объем ПЗУ

8 Гб (eMMC)

Объем ОЗУ

2048 Мб( LPDDR4)

Часы реального времени

Есть*

Индикатор

Есть, двухцветный

Дисплей

Тип

TFT IPS

Тип подсветки

LED (светодиодная подсветка)

Диагональ

10,1 дюйма

Разрешение

1280×800 пикселей

Плотность пикселей

140 dpi

Рабочая зона (ширина×высота)

216,58×135,36 мм

Яркость

300 кд/м2

Экран

Тип

Проекционно-емкостный, Glass+Glass

Рабочая зона (ширина×высота)

216×135 мм

Толщина стекла

1,4 мм

Количество одновременных нажатий, не более

10

Интерфейсы

Ethernet

1×Ethernet 10/100/1000 Мбит/c (RJ45)

USB Host

2×USB 2.0 A (для подключения USB-накопителя и/или устройств ввода)

Wi-Fi

Тип антенны

Встроенная

Поддерживаемые стандарты

IEEE802.11 b/g/n/d/e/h/i

Частотный диапазон

2,4-2,4835 ГГц

USB**

Количество портов

2

Стандарт USB

1.0, 1.1, 2.0

Длина кабеля, не более

1,5 м

Поддерживаемые файловые системы

FAT 32

Максимальная емкость накопителя

32 Гб

Максимальный рабочий ток порта

500 мА

Максимальный ток при одновременной работе 2 портов

650 мА

Динамик

Тип

Моно

Выходная мощность

1,3 Вт

Питание

Тип питающего напряжения

Постоянное

Диапазон питающего напряжения

от 10 до 48 В

Номинальное напряжение питания

24 В

Максимальная потребляемая мощность в установившемся режиме, не более

20 Вт

Максимальная длина кабеля питания

30 м

Поддерживаемые аккумуляторные батареи

Тип

ICR18650

Количество

2 шт.

Рекомендуемая емкость

2600 мА·ч

Номинальное напряжение

3,7 В

ПО

Операционная система

Android 11

Прикладное ПО

Веб-панель

Корпус

Габаритные размеры (Ш×В×Г)

(266×193×37)±1 мм

Установочные размеры для крепления в щит

259×186 мм

Установочные размеры для крепления по стандарту VESA MIS-D 100, R

100×100 мм

Степень защиты корпуса по ГОСТ 14524:

- со стороны лицевой панели

IP65

- со стороны задней панели

IP20

Общие характеристики

Масса брутто, не более

1,5 кг

Примечание
*Точность хода часов реального времени – ±5 секунд в сутки при 25 °C.
**После подключения USB-накопителя необходимо программно перезагрузить панель.



Комплект поставки

  • Прибор ВП110
  • Комплект крепежных элементов
  • Паспорт и Гарантийный талон
  • Краткое руководство по эксплуатации
