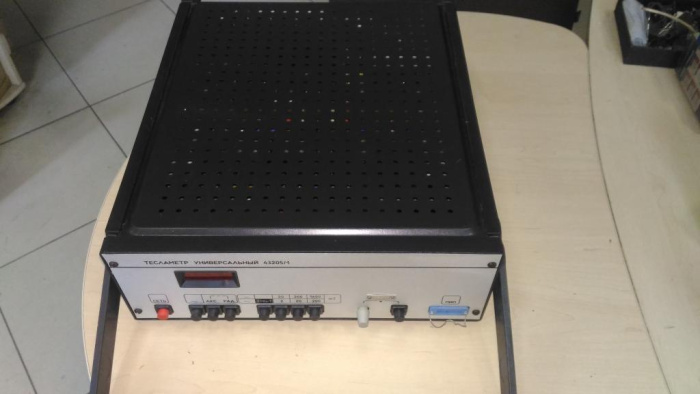

43205/1 Тесламетр универсальный

ОПИСАНИЕ ПРИБОРА:

43205/1 тесламетр универсальный предназначается для измерения радиальной составляющей индукции постоянного магнитного поля и среднеквадратического значения синусоидальной формы переменного магнитного поля, а также осевой составляющей индукции постоянного магнитного поля.

Диапазоны измерений:

• - радиальной составляющей индукции постоянного магнитного поля - от 0 до 1600 мТл;
• - осевой составляющей индукции постоянного магнитного поля - от 0 до 19,99 мТл;
• - радиальной составляющей среднеквадратического значения индукции переменного магнитного поля - от 0 до 199 мТл.

Тесламетры 43205/1 осуществляют измерения с помощью первичных преобразователей ПИП-РАД и ПИП-АКС.

Технические характеристики 43205/1:

Диапазоны измерений и соответствующие пределы допускаемых значений основной погрешности в нормальных условиях приведены в таблице (Вк - конечное значение диапазона измерений, Вх - значение измеряемой величины):

• Нормальная область частот 43205/1 - от 45 Гц до 55 Гц.
• Рабочая область частот - от 45 Гц до 1000 Гц.

Предел допускаемого значения основной погрешности равен пределу допускаемого значения дополнительной погрешности:

• - вызванной изменением температуры окружающего воздуха от нормальной до крайних значений рабочих температур на каждые 10° С изменения температуры;
• - вызванной изменением частоты индукции переменного магнитного поля от нормальной до любого значения в пределах рабочей области частот;
• - вызванной изменением коэффициента гармоник измеряемого сигнала от нормального значения до величины не более 5 %;
• - вызванной изменением напряжения питающей сети от нормального до любого значения в пределах рабочей области.

Цифровое отсчетное устройство тесламетров 43205/1 индицирует:

• - результат измерения величины индукции постоянного магнитного поля на 3,5 разрядах цифрового отсчетного устройства;
• - результат измерения величины индукции переменного магнитного поля на 2,5 разрядах цифрового отсчетного устройства;
• - положение десятичной запятой;
• - знак «-» при отрицательной полярности измеряемой величины индукции постоянного магнитного поля; при положительной полярности знак не индицируется.

• Выбор диапазона и вида индукции тесламетром - ручной.
• Определение полярности индукции постоянного магнитного поля и ее индикация - автоматические.
• Время установления рабочего режима - не более 20 мин.
• Время установления показаний 43205/1 - не более 3 с.
• Продолжительность непрерывной работы - 8 ч.
• Перерыв до повторного включения - 1 ч.
• Потребляемая мощность 43205/1 - 24 В·А.

Прибор в любом из диапазонов измерений выдерживает течение 1 мин действие перегрузки, значение которой не превышает конечного значения последующего диапазона измерений, но не более 120 % от конечного значения в наибольших диапазонах измерений.

• Тесламетр восстанавливаемый, однофункциональный.
• Средняя наработка на отказ 43205/1 - не менее 3000 ч.
• Установленная наработка на отказ - не менее 300 ч.
• Среднее время восстановления работоспособного состояния - не более 24 ч.
• Средний срок службы - не менее 8 лет.
• Установленный срок службы - не менее 4 лет.

Габаритные размеры:

• - корпуса тесламетра - 380×317×133 мм;
• - прибора с ручкой для переноски - 380×341×150 мм.
• Масса 43205/1 - не более 7,2 кг.

Условия эксплуатации тесламетров 43205/1:

Нормальные:

• - температура окружающего воздуха - 20±5° С;
• - относительная влажность - от 30% до 80%;
• - атмосферное давление - от 84 кПа до 106,7 кПа (от 630 мм рт. ст. до 800 мм рт. ст.);
• - напряжение питающей сети - 220±11 В;
• - частота питающей сети - 50±0,5 Гц;
• - форма кривой переменного напряжения питающей сети - синусоидальная с коэффициентом несинусоидальности кривой напряжения не более 5%;
• - внешнее постоянное магнитное поле - магнитное поле Земли;
• - внешнее переменное магнитное поле - отсутствие;
• - форма кривой измеряемой индукции переменного магнитного поля - синусоидальная с коэффициентом несинусоидальности не более 2%;
• - частота измеряемой индукции переменного магнитного поля - от 45 Гц до 55 Гц.

Рабочие:

• - температура окружающего воздуха - от +10° С до +35° С;
• - относительная влажность при +25° С - до 80%;
• - атмосферное давление - от 84 кПа до 106,7 кПа (от 630 мм рт. ст. до 800 мм рт. ст.);
• - напряжение питающей сети - от 198 В до 242 В;
• - частота питающей сети - от 49,5 Гц до 50,5 Гц;
• - форма кривой измеряемой индукции переменного магнитного поля - синусоидальная с коэффициентом несинусоидальности не более 5%.
