TMM-540



(3)

РЕТ-3000 нагрузочный трансформатор

Цена:
по запросу
Общая стоимость 0 руб.
В корзину
Купить в 1 клик
Нашли дешевле?
Снизим цену!
В избранное
Характеристики
Гарантия
60 месяцев
Стоимость доставки от 800 ₽ (уточнять у менеджера)
Срок доставки: 2 - 10 дней при наличии товара на складе
Бесплатная доставка от 50000₽
Безналичный расчет для юридических лиц
Самовывоз со склада компании ЭТАЛОНПРИБОР
Более 350 брендов
Самые лучшие
цены
Техническая
документация
Быстрая доставка
по России
Сервисный
центр
  • Описание
  • Доставка и оплата
  • Гарантия и возврат
  • Отзывы
  • Сервис
Описание

Назначение нагрузочного трансформатора РЕТ-3000:

Нагрузочный трансформатор РЕТ-3000 работает совместно с испытательным прибором РЕТОМ-21 и предназначен для увеличения выдаваемого тока до 3500 А. Поэтому он является необходимым элементом нового испытательного комплекса РЕТОМ-21 при проведении следующих испытаний:
• измерение коэффициента трансформации, полярности и угловой погрешности измерительных трансформаторов тока;
• испытания низковольтных силовых выключателей первичным током;
• проверка характеристик токовых защит низковольтных силовых выключателей;
• тестирование токовых защит прямого действия первичным током;
• проверка первичного и вторичного электрооборудования различного применения в допустимых для РЕТОМ-21 и РЕТ-3000 диапазонах тока и мощности.
Конструкция:

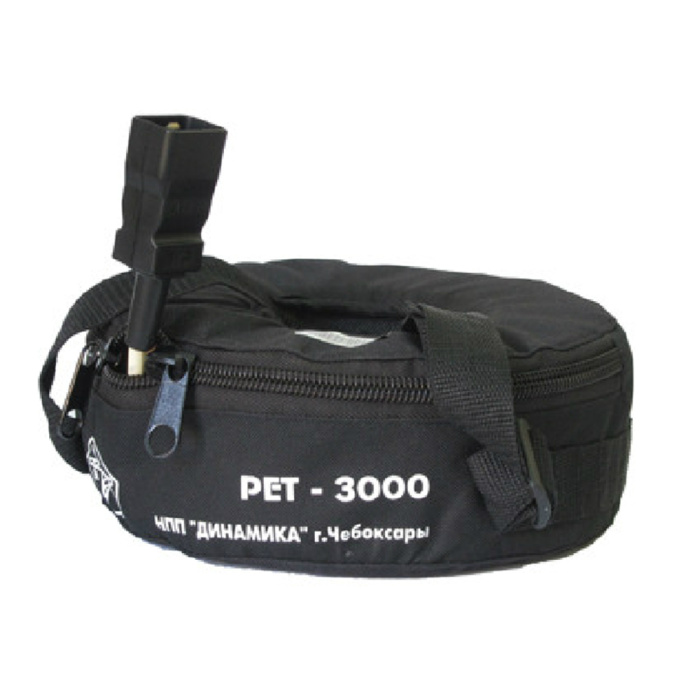

Нагрузочный трансформатор РЕТ-3000 представляет собой тороидальный магнитопровод с намотанной на него первичной обмоткой, который помещен в чехол.
Перед использованием трансформатора необходимо намотать его вторичную обмотку силовыми кабелями из комплекта поставки. Число витков вторичной обмотки, количество параллельно и последовательно подключаемых силовых кабелей обмотки определяются сопротивлением нагрузки и выходным током.
Варианты вторичной обмотки:
• один виток
• два витка
• четыре витка
• восемь витков
Силовые кабели соединяются последовательно с помощью болтового соединения. Свободные концы силовых кабелей, в зависимости от способа подключения к объекту испытаний, соединяются со струбцинами — подключение к токовым шинам, либо к ножевым (врубным) контактам — подключение к выключателям выдвижного исполнения.

Технические характеристики трансформатора нагрузочного РЕТ-3000:

Входные параметры трансформатора нагрузочного РЕТ-3000
Параметр Значение
Входное напряжение, В ~(0 - 220)
Частота напряжения входного сигнала, Гц 45 - 65
Максимальный входной ток, А 30
Количество витков первичной обмотки 200
Выходные параметры трансформатора нагрузочного РЕТ-3000
Выходной ток, А 3500 3000 2000 1500 1500 1000 750 500
Коэффициент трансформации 1:200 1:100 1:100 1:100 1:50 1:50 1:25 1:25
Выходное напряжение холостого хода, В 1.1 2.2 2.2 2.2 4.4 4.4 8.8 8.8
Напряжение на нагрузке , В, не менее 0.57 1.20 1.60 1.67 2.67 3.20 5.33 6.40
Сопротивление нагрузки , мОм, не более 0.16 0.40 0.80 1.11 1.78 3.20 7.11 12.80
Входной ток, А 17.5 30 20 15 30 20 30 20
Входная мощность, ВА 3850 6600 4400 3300 6600 4400 6600 4400
Выходная мощность, ВА, не менее 2000 3600 3200 2500 4000 3200 4000 3200
Количество витков вторичной обмотки 1 2 2 2 4 4 8 8
Число параллельных кабелей 8 4 4 4 2 2 1 1
Число последовательных кабелей 1 1 1 1 2 2 4 4
Суммарное сечение кабелей вторичной цепи, мм2 760 380 380 380 190 190 95 95
Длина выводов выходного кабеля, м, не менее 0.8 0.5 0.5 0.5 1.5 1.5 2.4 2.4
Время выдачи максимального тока, с, не более 25 5 25 25 5 25 5 25
Общие параметры трансформатора нагрузочного РЕТ-3000
Электрическое сопротивление внешней изоляции, МОм, не менее 20
Испытательное напряжение электрической прочности внешней изоляции, кВ 1.5
Габаритные размеры (без кабелей), мм, не более Ø240 х 90
Масса трансформатора вместе с кабелями и соединителями, кг, не более 36
Условия применения трансформатора нагрузочного РЕТ-3000
Диапазон рабочих температур, °С от -30 до +50
Нормальная температура, °С 20 ± 5
Относительная влажность воздуха при 25 °С, %, не более 80
Атмосферное давление, кПа 84 - 106,7
Группа условий эксплуатации по ГОСТ 17516.1 М23
Степень защиты по ГОСТ 14254 IP20
Класс защиты от поражения электрическим током по ГОСТ 12.2.007.0 II
Характеристики надежности трансформатора нагрузочного РЕТ-3000
Средний срок службы устройств, лет, не менее 10
Средняя наработка на отказ, ч, не менее 10000
Среднее время восстановления работоспособного состояния с учетом времени поиска неисправности, ч, не более 0.5

Комплект поставки РЕТ-3000:

Наименование Количество
1. Трансформатор нагрузочный РЕТ-3000 1
2. Сумка для транспортирования 1
3. Сумка для аксессуаров 1
4. Чехол трансформатора 1
5. Стяжка-ремень 2
6. Кабель для подключения к РЕТОМ-21 1
7. Кабель для измерителя 1
8. Кабель силовой 8
9. Контакт ножевой 2
10. Струбцина 2
11. Ключ гаечный рожковый 1
12. Преобразователь измерительный токовый на 30 000 А РЕТ-ДТ 1
13. Комплект болтов 1
14. Документация 1
15. Комплект гаек барашковых 1
16. Комплект шайб 1
