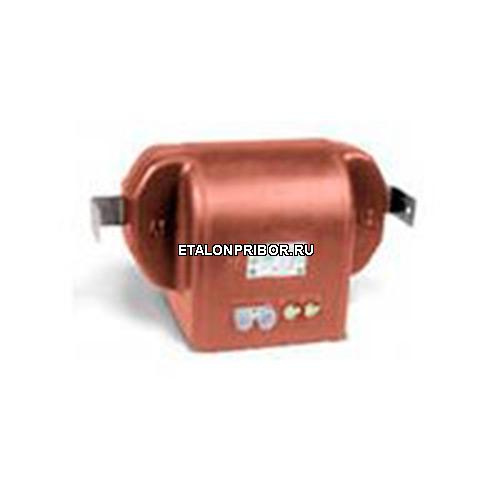

ТПЛ-10-М Трансформатор тока
Срок доставки: 2 - 10 дней при наличии товара на складе
цены
документация
по России
центр
- Описание
- Доставка и оплата
- Гарантия и возврат
- Отзывы
- Сервис
ОПИСАНИЕ ПРИБОРА:
Трансформатор тока ТПЛ-10-Мпредназначен для передачи сигнала измерительной информации приборам измерения, защиты, автоматики, сигнализации и управления, для изолирования цепей вторичных соединений от высокого напряжения в электроустановках переменного тока частоты 50Гц или 60Гц.
Технические характеристики приборов трансформаторы тока ТПЛ-10-М:
Количество вторичных обмоток - 2;
Номинальное напряжение - 10кВ;
Наибольшее рабочее напряжение прибора трансформатор тока ТПЛ-10-М - 12кВ;
Номинальная частота переменного тока - 50Гц или 60Гц;
Номинальный вторичный ток прибора трансформатор тока ТПЛ-10-М - 1А, 5А;
Номинальный первичный ток - 5А, 10А, 15А, 20А, 30А, 40А, 50А, 75А, 80А, 100А, 150А, 200А, 300А, 400А, 600А, 750А, 800А, 1000А;
Класс точности прибора трансформатор тока ТПЛ-10-М:
- вторичной обмотки для измерений - 0,5; 0,5S, 0,2S, 1;
- вторичной обмотки для защиты - 10P;
Номинальная вторичная нагрузка прибора трансформатор тока ТПЛ-10-М при коэффициенте мощности:
- cos φ=1 - вторичной обмотки для измерений - 1В·А-2,5В·А;
- cos φ=0,8 - вторичной обмотки для измерений - 3В·А-30В·А;
- cos φ=0,8 - вторичной обмотки для защиты - 15В·А;
Номинальная предельная кратность вторичной обмотки для защиты - не менее 10-18;
Номинальная кратность трехсекундного тока термической стойкости прибора трансформатор тока ТПЛ-10-М - 45, 60;
Кратность тока электродинамической стойкости - 150, 200, 265;
Номинальный коэффициент безопасности приборов вторичной обмотки для измерений приборатрансформатор тока ТПЛ-10-М приведены в таблице 1;
Таблица 1 Номинальный коэффициент безопасности приборов вторичной обмотки для измерений прибора трансформатор тока ТПЛ-10-М
Номинальный первичный ток | Номинальный коэффициент безопасности приборов вторичной обмотки для измерений | ||
0,5 | 0,5S | 0,2S | |
10А, 20А, 40А, 50А, 100А, 200А | 15 | 5 | 6 |
5А, 80А, 400А | 15 | 5 | 7 |
15А, 30А, 75А, 150А, 300А, 600А | 18 | 6 | 8 |
750А | 21 | 6 | 9 |
800А | 23 | 6 | 9 |
1000А | 25 | 7 | 10 |
Расчетные значения сопротивления вторичных обмоток прибора трансформатор тока ТПЛ-10-М постоянному току приведены в таблице 2;
Таблица 2 Расчетные значения сопротивления вторичных обмоток прибора трансформатор тока ТПЛ-10-М постоянному току
Номинальный первичный ток | Расчетные значения сопротивления вторичных обмоток постоянному току | |||
0,5 | 0,5S | 0,2S | 10P | |
10А, 20А, 40А, 50А, 100А, 200А | 0,124 Ом | 0,099 Ом | 0,150 Ом | 0,169 Ом |
5А, 80А, 400А | 0,124 Ом | 0,099 Ом | 0,136 Ом | 0,169 Ом |
15А, 30А, 75А, 150А, 300А, 600А | 0,186 Ом | 0,150 Ом | 0,150 Ом | 0,210 Ом |
750А | 0,232 Ом | 0,199 Ом | 0,302 Ом | 0,169 Ом |
800А | 0,247 Ом | 0,210 Ом | 0,321 Ом | 0,180 Ом |
1000А | 0,310 Ом | 0,260 Ом | 0,402 Ом | 0,225 Ом |
Расчетные значения номинальной предельной кратности вторичной обмотки для защиты в зависимости от номинальной вторичной нагрузки в классах точности 5Р и 10Р для приборатрансформатор тока ТПЛ-10-М приведены в таблице 1;
Таблица 1 Расчетные значения номинальной предельной кратности вторичной обмотки для защиты в зависимости от номинальной вторичной нагрузки в классах точности 5Р и 10Р для прибора трансформатор тока ТПЛ-10-М
Номинальная вторичная нагрузка, В·А | 3 | 5 | 10 | 15 | 20 | 30 | 40 | 50 | 60 | 75 | 100 |
Коэффициент трансформации | Номинальная предельная кратность | ||||||||||
5/5, 10/5, 20/5, 40/5, 50/5, 80/5, 100/5, 200/5, 400/5 | 33 | 26 | 17 | 13 | 10 | 7 | 6 | 5 | 4 | 3 | 2 |
15/5, 30/5, 75/5, 150/5, 300/5, 600/5 | 30 | 25 | 17 | 13 | 10 | 8 | 6 | 5 | 4 | 3 | 2 |
750/5, 800/5 | 32 | 26 | 19 | 15 | 12 | 9 | 7 | 6 | 5 | 4 | 3 |
1000/5 | 34 | 28 | 22 | 18 | 15 | 11 | 9 | 7 | 6 | 5 | 4 |
