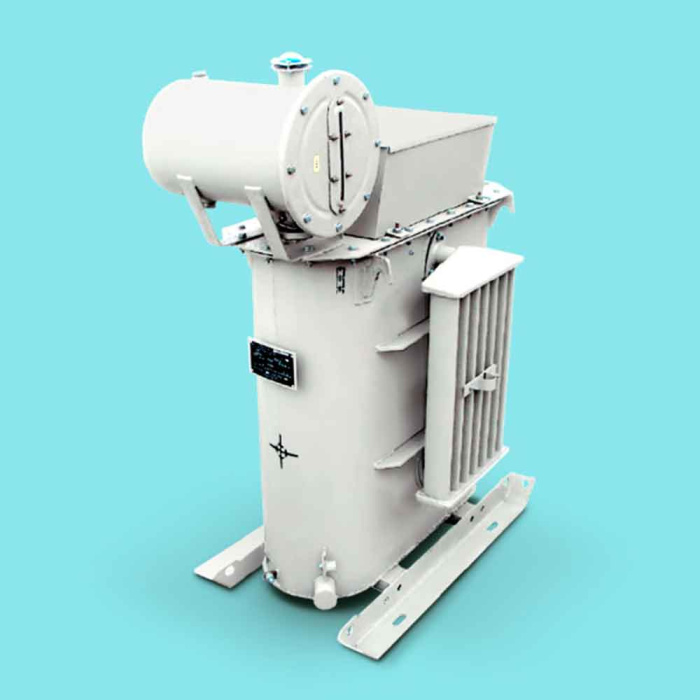

Главная > Каталог > Электротехническое оборудование > Трансформаторы тока > ТМПН-63/1 У1, У3 трансформатор силовой трехфазный для питания погружных электронасосов добычи нефти

(3)

Цена:

по запросу

Общая стоимость 0 руб.

В корзину

Купить в 1 клик

Нашли дешевле?
Снизим цену!

В избранное

Характеристики

Гарантия

36 месяцев

Стоимость доставки от 800 ₽ (уточнять у менеджера)
Срок доставки: 2 - 10 дней при наличии товара на складе

Бесплатная доставка от 50000₽

Безналичный расчет для юридических лиц

Самовывоз со склада компании ЭТАЛОНПРИБОР

Более 350 брендов

Самые лучшие
цены

Техническая
документация

Быстрая доставка
по России

Сервисный
центр

Описание
Доставка и оплата
Гарантия и возврат
Отзывы
Сервис

Описание

1. Общие характеристики:

Диапазон мощности
63, 100, 160, 250, 400 кВА
Группа соединения обмоток
Ун/У-0
Напряжение первичной обмотки ВН
6, 10 кВ
Напряжение обмотки НН
0,38 кВ
Вид и диапазон регулирования напряжения
ВН
Переключения ответвлений без возбуждения (ПБВ)
±2×2,5%
Климатическое исполнение
У1, УЗ
Степень защиты
IP13

2. Назначение:

Трансформаторы силовые, трехфазные, двухобмоточные, с переключением без возбуждения. С вариантом герметичного исполнения (тип ТМПНГ). Предназначены для питания погружных электронасосов добычи нефти. Трансформаторы соответствуют требованиям ГОСТ 11677 и ТУ 5100 РК 0001 0033 АО-051-2005.
Трансформаторы не рассчитаны для работы в условиях тряски, вибрации, воздействия инерционных сил, ударов, взрывоопасной и химически агрессивной среде.

3. Условия эксплуатации:

Высота над уровнем моря
до 1000 м
Температура окружающего воздуха
от −45°С до +40°С
Относительная влажность воздуха
не более 80% при +25°C

4. Работоспособность:

Гарантийный срок эксплуатации
3 года
Полный рабочий ресурс
не менее 25 лет

Полные характеристики:

1. ТМПН. Мощностью от 63 до 400 кВА:

Тип	Количество ступеней регулирования	Потери холостого хода, кВт	Потери короткого замыкания, кВт	Ток холостого хода,%	Напряжение короткого замыкания, %
ТМПН-63/1	10 / 20	0,22	1,28	2,2	5,5
ТМПН-100/3	10 / 5 / 25 / 5	0,29	1,97	1,4	5,5
ТМПН-160/3	10 / 25 / - / 5	0,44	2,65	1,2	5,5
ТМПН-250/3	25 / 25 / 25 / 25	0,61	3,7	0,6	7,0
ТМПН-400/3	25 / 25 / 25	0,9	5,8	1,0	7,0

2. ТМПНГ (Герметичные). Мощностью от 100 до 400 кВА:

Тип	Количество ступеней регулирования	Потери холостого хода, кВт	Потери короткого замыкания, кВт	Ток холостого хода,%	Напряжение короткого замыкания, %
ТМПНГ-100/3	25	0,29	1,97	1,4	5,5
ТМПНГ-160/3	25 / 25	0,4	2,65	1,2	5,5
ТМПНГ-250/3	25 / 25	0,65	3,8	1,2	7,0
ТМПНГ-400/3	25 / 25	0,9	5,8	1,0	7,0

Габаритные размеры:

1. ТМПН мощностью 63 кВА:

Мощность	L, мм	B, мм	H, мм	A, мм	A1, мм	Вес масла, кг	Полная масса, кг
63 кВА	1200	570	1415	500	480	152	500

2. ТМПН мощностью от 100 до 160 кВА:

Мощность	L, мм	B, мм	H, мм	A, мм	A1, мм	Вес масла, кг	Полная масса, кг
100 кВА	1220	800	1500	500	480	210	650
160 кВА	1300	900	1600	550	550	254	840

3. ТМПН мощностью от 250 до 400 кВА:

Мощность	L, мм	B, мм	H, мм	A, мм	A1, мм	Вес масла, кг	Полная масса, кг
250 кВА	1470	1180	1660	550	550	340	1180
400 кВА	1344	1270	1600	660	630	418	1580

4. ТМПНГ (гермитичные). Мощностью 100 кВА:

Мощность	L, мм	B, мм	H, мм	A, мм	A1, мм	Вес масла, кг	Полная масса, кг
100 кВА	1220	800	1400	550	480	210	650

4. ТМПНГ (гермитичные). Мощностью от 250 до 400 кВА:

Мощность	L, мм	B, мм	H, мм	A, мм	A1, мм	Вес масла, кг	Полная масса, кг
250 кВА	1350	1120	1490	660	630	340	1180
400 кВА	1344	1270	1660	660	630	418	1580
