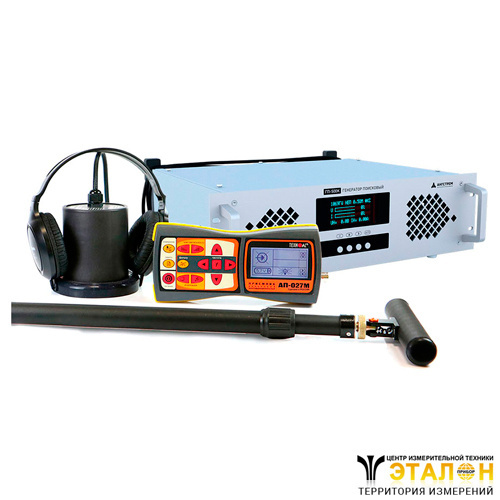

Атлет ТЭК-527АН — комплект с максимальным по мощности генератором. Предназначен для поиска подземных трасс, электрических кабелей и трубопроводов, армированных оптоволоконных линий, а также определения глубины их залегания и мест повреждения.
Генератор мощностью 500 Вт используется как источник тока синусоидальной формы звуковой частоты для определения мест повреждения силовых кабельных линий индукционным методом. Позволяет прибору производить трассировку с высокой дальностью и осуществлять высокоэффективный поиск мест повреждения кабелей.
Рекомендуемые области применения: электроэнергетика.
Характеристики трассопоискового приемника АП-027М | ||
Параметр | Электромагнитный трассо-дефектопоиск | Акустический трассо-дефектопоиск |
Вид принимаемого сигнала | непрерывный / прерывистый | монотонный / импульсный |
Частоты цифровой фильтрации | Центральная частота квазирезонансного фильтра 50/60 Гц, 100…450 Гц через 50 Гц, 120…540 Гц через 60 Гц, 512 Гц, 1024 Гц, 8192 Гц, 33 кГц | Ограничение диапазона «снизу» 0,1 / 0,15 / 0,21 / 0,31 / 0,45 / 0,65 / 0,95 / 1,38 кГц; Ограничение диапазона «сверху» 2,00 / 1,38 / 0,95 / 0,65 / 0,45 / 0,31 / 0,21 / 0,15 кГц |
Двухчастотные режимы 1024 Гц + 2048 Гц, 1024 Гц + 8192 Гц | ||
«Широкая полоса» | 0,05…8,6 кГц | 0,09…2,20 кГц / 0,03…0,50 кГц |
Визуальная индикация | ЖКИ: - символы и значения выбираемых режимов и параметров; - анимированная шкала уровня входного сигнала; - цифровое значение и анимированная шкала уровня выходного сигнала; - график (движущаяся диаграмма) уровня выходного сигнала; - частотный спектр выходного сигнала; - цифровое и графическое отображение уровней выходного сигнала записанных в «памяти» | |
Звуковая индикация | Головные телефоны – натуральный широкополосный или отфильтрованный сигнал | |
Головные телефоны -синтезированный звук ЧМ | - | |
Встроенный излучатель - синтезированный звук ЧМ | ||
Питание | напряжение 4…7 В: - аккумуляторы «тип АА» 1,2 В 4 штуки - щелочные (алкалиновые) батареи «тип АА» 1,5 В 4 штуки; - внешний аккумулятор | |
Количество сохраняемых значений в памяти | 30 | |
Время непрерывной работы, не менее | 20 часов | |
Диапазон эксплуатационных температур | -20…+50ºС | |
Класс защиты от внешних воздействий | IP54 | |
Габаритные размеры электронного блока | 220 х 102 х 42 мм | |
Масса электронного блока, не более | 0,46 кг | |
Параметр | Значение | |
Характеристики генератора поискового ГП-500К | ||
Выходная мощность генератора на согласованную активную нагрузку, не менее | 500 Вт | |
Рабочие частоты генератора | 480, 1069, 9796 Гц (возможна перестройка частот пользователем) | |
Форма выходного сигнала генератора | синусоида | |
Режим работы | непрерывный или импульсный | |
Время непрерывной работы | не ограничено | |
Мультичастотный режим (двух-, трехчастотный) | ✓ | |
Согласование выходного сопротивления генератора с нагрузкой | автоматическое или ручное | |
Общий диапазон согласования | от 0,35 до 362 Ом | |
Управление генератором | автономно с индикацией режимов и параметров на дисплее | |
дистанционно от персонального компьютера по интерфейсу RS-232 или RS-485 | ||
Время готовности к работе | при температуре окружающей среды выше -10° С – 5 сек при температуре окружающей среды ниже -10° С – 1 мин | |
Потребляемая мощность, не более | 800 Вт | |
Температура окружающей среды | от -30 до +40°С | |
Габаритные размеры (Ш х Г х В) | 465 х 431 х 133 мм | |
Масса генератора с сумкой | 18,4 кг | |
Масса генератора | 17 кг | |
Характеристики электромагнитного датчика EMD-257 | ||
Тип преобразователя | резонансная ферритовая магнитная антенна | |
Частота резонанса, Гц | 50…60 Гц /100 Гц / 512 Гц / 1024 Гц / 8192 Гц / 33 кГц | |
Тип питания | от приемника | |
Коммутация резонанса | принудительная (управляется приемником) | |
Характеристики акустического датчика AD-327 | ||
Габаритные размеры прибора, не более | 120х135 мм | |
Масса, не более | 1,7 кг |
№ | Наименование | Количество |
1 | Трассопоисковый приемник АП-027М | 1 |
2 | Генератор ГП-500К | 1 |
3 | Комплект акустического датчика AD-327 | 1 |
4 | Датчик электромагнитный EMD-257 | 1 |
5 | Головные телефоны | 1 |
6 | Держатель для приемника АП-027.00.010 | 1 |
7 | Сумка для генератора ГП-500К (чехол 53155) | 1 |
8 | Сумка для электромагнитного датчика EMD-257 (чехол 53186) | 1 |
9 | Сумка для комплекта (чехол 53207) | 1 |
10 | Крестовая отвертка | 1 |
11 | Батарейки для приемника (AA) | 4 |
12 | Кабель мини-USB для подключения внешнего аккумулятора AP027.02.030 | 1 |
13 | Руководство по эксплуатации | 2 |
14 | Паспорт | 1 |
