Cерия HD (от 10A до 80A)
Твердотельное реле (ТТР) - это современное полупроводниковое устройство, которое предназначено для бесконтактной коммутации силовых цепей исполнительных механизмов, преимущественно нагревательных элементов (ТЭН), осветительных приборов и маломощных электродвигателей.
Однофазные твердотельные реле KIPPRIBOR серии HD для нагрузки от 10А до 80 А предназначены для управления однофазной электрической нагрузкой от 10А до 80 А. Реле серии HD изготавливаются в нескольких модификациях и отличаются типом управляющего сигнала и родом тока коммутируемой цепи. Твердотельные реле серии HD с управлением переменным резистором позволяет вручную регулировать напряжение нагрузки. Реле серии HD имеют симисторный выход (TRIAC).
Варианты исполнения твердотельных реле серии HD
Коммутируемое напряжение | Управляющее напряжени | Номинальный рабочий ток / Модификация реле | ||||
10 А | 25 А | 40 А | 60 А | 80 А | ||
440 V AC | 3…32 V DC | HD1044ZD3 | HD2544ZD3 | HD4044ZD3 | HD6044ZD3 | HD8044ZD3 |
90…250 V AC | HD1044ZA2 | HD2544ZA2 | HD4044ZA2 | HD6044ZA2 | HD8044ZA2 | |
250 V DC | 3…32 V DC | HD1025DD3 | HD2525DD3 | HD4025DD3 | - | |
440 V AC | Переменный резистор 470-560 кОм | HD1044VA | HD2544VA | HD4044VA | - | |
Спецификация твердотельных реле KIPPRIBOR серии HD:
Транзистор | Симистор (TRIAC) | Симистор (TRIAC) | Симистор (TRIAC) | |
5…32 V DC | 3…32 V DC | 90…250 V AC | - | |
- | - | - | Переменный резистор 470 - 560 кОм | |
5…35 мА | 6…35 мА | 5…30 мА | - | |
5 V DC/1 V DC | 3 V DC/1 V DC | 90 V AC/10 V AC | - | |
20…250 V DC | 40…440 V AC | 40…440 V AC | 40…440 V AC | |
10 A, 25 A, 40 A | 10 А, 25 А, 40 А, 60 А, 80 A | 10 А, 25 А, 40 А, 60 А, 80 A | 10 A, 25 A, 40 A | |
400 V DC | 900 V AC | |||
≤1,2 V DC | ≤1,6 V AC | ≤1,6 V AC | - | |
≤5 мс | ≤10 мс | - | ||
≤5 мА | ≤10 мА | |||
500 МОм при 500 V DC | ||||
-30…+80 гр.С | ||||
57,2 х 43,5 х 29 мм | ||||
Светодиод | ||||
Крепление винтами на плоскость | ||||
≤150 г | ||||
При использовании реле для управления индуктивной нагрузкой необходимо установить шунтирующий диод параллельно нагрузке (в соответствии со схемой включения). | 1) При токе нагрузки большем 10 А монтаж реле осуществляется на охлаждающий радиатор. 2) При использовании реле для управления индуктивной нагрузкой необходимо установить варистор параллельно цепи нагрузки (в соответствии со схемой включения). | |||

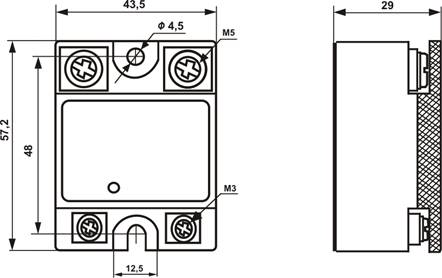

Габаритные размеры твердотельных реле KIPPRIBOR серии HD:
