GT-1050A - Усилитель мощности серхвысокочастотный
Срок доставки: 2 - 10 дней при наличии товара на складе
цены
документация
по России
центр
- Описание
- Доставка и оплата
- Гарантия и возврат
- Отзывы
- Сервис
Описание:

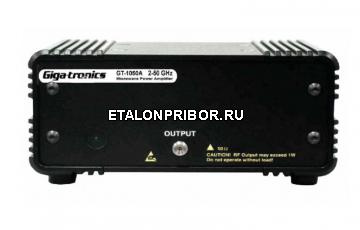

GT-1050A Сверхвысокочастотный усилитель мощности компании Giga-tronics обеспечивает линейное усиление в многооктавных диапазонах. Эти усилители идеально подходят для применения в научно- исследовательских и проектных лабораториях, в системах автоматического тестового оборудования (ATE), в системах беспроводной связи и в системах радиоэлектронной борьбы (EW). Диапазон частот 2 ГГц ... 50 ГГц обеспечивает выполнение широкополосного тестирования без переключения диапазонов или перестановки узкополосных усилителей, что обуславливает более быстрое и более точное тестирование.
Использование:
Эти усилители могут использоваться в системах беспроводной связи и в системах тестирования компонентов в случаях, когда требуется усилитель с линейным усилением. Эти сверхвысокочастотные усилители мощности с превосходной точностью импульсов идеально подходят для большого числа вариантов применения в аэрокосмической и оборонной промышленности, включая имитацию и тестирование сигналов систем радиоэлектронной борьбы (EW), систем радиоэлектронного подавления (ECM), систем противодействия радиоэлектронной борьбе (ECCM), радарных систем и систем спутниковой связи. Усилитель GT-1050A является идеальным компоновочным блоком систем автоматического тестового оборудования (ATE) для усиления тестовых сигналов для компенсации потерь в кабелях и соединителях при необходимости прокладки протяженных кабельных соединений в монтажных секциях, в камерах климатических испытаний или в полевых условиях.
Этот усилитель обеспечивает номинальное усиление 25 дБ в диапазоне частот 2 ГГц ... 50 ГГц. Усилитель GT-1050A может использоваться в паре со сверхвысокочастотным генератором сигналов 40 ГГц модели 2540B или со сверхвысокочастотным генератором сигналов 50 ГГц модели 2550B компании Giga-tronics, что увеличивает общую выходную мощность с одновременным сохранением высокой скорости переключения синтезатора, модуляции и высокого качества сигнала.
Основные отличия:
- Использование широкого диапазона 2 ... 50 ГГц устраняет необходимость переключения диапазонов, уменьшает стоимость и сложность оборудования
- Использование твердотельной технологии обеспечивает низкий уровень шумов, высокую надежность и длительный срок службы
- Идеально подходит для применения в научно-исследовательских и проектных лабораториях, в системах автоматического тестового оборудования (ATE), в системах беспроводной связи и в системах радиоэлектронной борьбы (EW)
Технические характеристики
Диапазон частот:
2 ГГц ... 50 ГГцВыходная мощность:
Выходная мощность определяется как минимальная мощность в режиме насыщения при нагрузке 50 Ом и входном уровне +5 дБм при температуре 23 °C ± 5 °C. Входная мощность для нормального режима работы должна быть ограничена максимальным уровнем +20 дБм.Диапазон Спецификации 2 ... 10 ГГц номинальное значение +30 дБм (1 Вт), минимальное значение +26 дБм (400 мВт) 10 ... 30 ГГц номинальное значение +28 дБм (600 мВт), минимальное значение +25 дБм (300 мВт) 30 ... 40 ГГц номинальное значение +27 дБм (500 мВт), минимальное значение +23 дБм (200 мВт) 40 ... 50 ГГц номинальное значение +24 дБм (250 мВт), минимальное значение +20 дБм (100 мВт) Неравномерность усиления:
Номинальное усиление составляет 25 дБ, минимальное усиление > 20 дБ.
Неравномерность усиления определяется как максимальное изменение при входном уровне -5 дБм и нагрузке 50 Ом.Диапазон Спецификации 2 ... 40 ГГц номинальное значение ± 2,5 дБм 2 ... 50 ГГц номинальное значение ± 3,5 дБм КСВН на входе и на выходе
2 ... 30 ГГц 30 ... 40 ГГц 40 ... 50 ГГц Вход, 50 Ом номинальное значение 1,5:1 номинальное значение 2,0:1 номинальное значение 2,3:1 Выход, 50 Ом номинальное значение 2,0:1 номинальное значение 2,3:1 номинальное значение 2,9:1 Дополнительные характеристики:
Параметр Спецификации Стабильность Безусловная стабильность КСВН при максимальной нагрузке 3:1 Максимальная входная мощность +20 дБм Перехват составляющих третьего порядка номинальное значение +37 дБм Гармонические искажения* номинальное значение < -30 дБ ниже несущей Помехи* номинальное значение < -60 дБ ниже несущей Развязка > 50 дБ Коэффициент шума номинальное значение < 10 дБ; максимальное значение < 14 дБ * Примечание. Гармоники измеряются при выходной мощности +10 дБм. Помехи измеряются при уровне входной мощности -5 дБм
Общие спецификации
Сетевое напряжение 100 ... 240 В переменного тока, 47 ... 63 Гц, одна фаза Потребляемая мощность максимум 20 ВА Рабочая температура 0 °С ... +50 °С Температура при хранении -20 °С ... +75 °С Габаритные размеры высота 2,75" x ширина 5,0" x глубина 5,5" (70 мм x 127 мм x 140 мм) Вес 4,5 фунта (2 кг)
