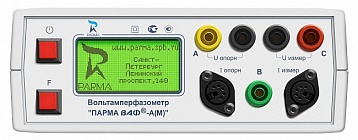

Парма ВАФ-А(М) вольтамперфазометр
Срок доставки: 2 - 10 дней при наличии товара на складе
цены
документация
по России
центр
- Описание
- Доставка и оплата
- Гарантия и возврат
- Отзывы
- Сервис
Назначение вольтамперфазометра ВАФ-А(М)
Измерение тока от 0 до 3000 А в трех диапазонах (может комплектоваться тремя типами токоизмерительных клещей)
Область применения:
эксплуатационное обслуживание релейных схем защиты и силовых цепей электроустановок
фазировка при наладке дифференциальной защиты, подключения трансформаторов тока и напряжения, электродвигателей
контроль правильной фазировки цепей учета присоединения
снятие вольт-амперной характеристики и измерения углов
контроль одно- и трехфазных цепей в шкафах электропитания
измерение вторичных (до 10 А) и первичных (до 3000 А) токов одним прибором
Измеряемые величины:
действующее значение напряжения и силы переменного тока
действующее значение напряжения и силы переменного тока основной частоты
частота напряжения и силы переменного тока
угол сдвига фаз между напряжением и напряжением
угол сдвига фаз между током и током
угол сдвига фаз между током и напряжением
угол сдвига фаз между напряжением и током
активная, реактивная и полная мощность
коэффициент мощности – cos φ
- определение последовательности чередования фаз в трехфазных системах с номинальным междуфазным напряжением в диапазоне от 100 до 380 В, как со средней точкой, так и без нее
Особенности вольтамперфазометра ВАФ-А(М)
полная автоматизация выбора режима работы
универсальное питание от АКБ или батарей типоразмера «С»
удобство работы с труднодоступными токоведущими цепями
измерение силы переменного тока с высокой точностью от 0,1 А без «врезки» в токовые цепи
графический ЖК-дисплей с подсветкой
возможность сохранения «экрана» - запись в память прибора отображаемой в данный момент информации
возможность автоматической регистрации измерительной информации в памяти прибора в формате MS Office
возможность просмотра сохраненной информации при подключении к ПК через USB
пользовательское меню для настройки прибора
одновременное отображение до 4-х измеряемых параметров
удобная рабочая сумка для эксплуатации прибора и хранения аксессуаров
- температура окружающего воздуха в рабочих условиях - от -20 до +55 °С
Технические характеристики
Метрологические и технические характеристики ПАРМА ВАФ®-А(М)Измеряемый параметр | Ед. изм. | Диапазон измерения | Пределы допускаемой погрешности измерения | Примечание | |||||||||
Напряжение постоянного тока | В | от 0,3 до 460,0 | Δ=±(0,005·Х+0,4) |
| |||||||||
Действующее значение напряжения переменного тока | В | от 2 до 460,0 | Δ=±(0,005·Х+0,4) |
| |||||||||
Частота измеряемого напряжения | Гц | от 45 до 55 | Δ=±0,04 |
| |||||||||
Частота измеряемой силы тока | Гц | от 45 до 55 | Δ=±0,04 |
| |||||||||
Действующее значение силы переменного тока | |||||||||||||
при использовании ИПТ 10 | А | от 0,1 до 10 | Δ=±(0,008·Х+0,01) |
| |||||||||
при использовании ИПТ 300 | А | от 10 до 300 | Δ=±(0,02·Х+1) |
| |||||||||
при использовании ИПТ 3000 | А | от 5 до 300 | Δ=±3.0 |
| |||||||||
от 300 до 1000 | δ=±1,5 % |
| |||||||||||
Углы сдвига фаз | |||||||||||||
между напряжением и напряжением | градус | ± 180 | D=±3,6 1) |
| |||||||||
между током и током | градус | ± 180 | D=±3,6 2) |
| |||||||||
D=±10,0,3) |
| ||||||||||||
между током и напряжением (φIU) | градус | ± 180 | D=±3,6 2) |
| |||||||||
D=±8,03) |
| ||||||||||||
между напряжением и током (φUI) и (j) | градус | ± 180 | D=±3,6 2) |
| |||||||||
D=±8,03) |
| ||||||||||||
Активная мощность | |||||||||||||
при использовании ИПТ 10 | кВт | от 0,002 до 4,6 | Δ=±(0,025·Х+0,01) | при cos φ (0,5£φ £1) | |||||||||
при использовании ИПТ 300 | кВт | от 0,15 до 138,0 | Δ=±(0,035·Х+0,5) | ||||||||||
при использовании ИПТ 3000 | кВт | от 0,075 до 138,0 | Δ=±(0,025·Х+0,5) | ||||||||||
от 4,5 до 460,0 | Δ=±(0,03·Х+3) | ||||||||||||
Реактивная мощность | |||||||||||||
при использовании ИПТ10 | квар | от 0,002 до 4,6 | Δ=±(0,025·Х+0,01) | при sin φ (0,5£φ £1) | |||||||||
при использовании ИПТ 300 | квар | от 0,15 до 138,0 | Δ=±(0,035·Х+0,5) | ||||||||||
при использовании ИПТ 3000 | квар | от 0,075 до 138,0 | Δ=±(0,025·Х+0,5) | ||||||||||
от 4,5 до 460,0 | Δ=±(0,03·Х+3) | ||||||||||||
Полная мощность | |||||||||||||
при использовании ИПТ 10 | кВ·А | от 0,002 до 4,6 | Δ=±(0,01·Х+0,01) |
| |||||||||
при использовании ИПТ 300 | кВ·А | от 0,15 до 138,0 | Δ=±(0,02·Х+0,3) |
| |||||||||
при использовании ИПТ 3000 | кВ·А | от 0,075 до 138,0 | Δ=±(0,025·Х+0,35) |
| |||||||||
от 4,5 до 460,0 | Δ=±(0,025·Х+1,5) | ||||||||||||
где – Х – измеренное значение напряжения, силы тока, активной, реактивной и полной мощности 1) При действующем значении напряжения переменного тока не менее 30 В 2) При действующем значении силы переменного тока не менее 100 мА для ИПТ 10, не менее 5 А (предел 300 А) и не менее 50 А (предел 3000 А) для ИПТ 3000 и действующем значении напряжения переменного тока не менее 30 В 3) При действующем значении силы переменного тока не менее 10 А для ИПТ 300 и действующем значении напряжения переменного тока не менее 30 В | |||||||||||||
Форма кривых напряжения и тока должна быть синусоидальной, коэффициенты искажения синусоидальности кривых напряжения и тока должны быть не более 2 %.
ВАФ производит определение порядка чередования фаз в трехфазной системе с номинальным междуфазным напряжением в диапазоне от 100 до 380 В, как со средней точкой, так и без нее.
Предельное значение напряжения, которое может быть показано на дисплее - не менее 600 В.
ВАФ, при необходимости использования, осуществляет измерение силы переменного тока до 3000 А с относительной погрешностью 2 %.
Входное сопротивление каналов напряжения - не менее 1 МОм.
ВАФ выдерживает перегрузку в течение 1 минуты по напряжению 2•Uк, где Uк – конечное значение диапазона измеряемого напряжения.
ВАФ в комплекте с ИПТ 10 выдерживает перегрузку в течение 1 минуты по току 1,5•Iк, где Iк – конечное значение диапазона измеряемой силы тока.
ВАФ в комплекте с ИПТ 300 и ИПТ 3000 выдерживает перегрузку по току в течение 1 с 1,5•Iк, где Iк – конечное значение диапазона измеряемой силы тока.
Окно магнитопровода ИПТ (клещей):
- ИПТ 10 - 8 мм
- ИПТ 300 – Ø ~ 30 мм
- ИПТ 3000 – обод длинной – 450 мм, (Æ ~145 мм при образовании окружности)
Время установления рабочего режима – не более 6 с.
Напряжение питания:
Питание ВАФ осуществляется от сети переменного тока через адаптер, входящий в комплект поставки ВАФ, от USB-порта персонального компьютера, или от четырех встраиваемых источников питания постоянного тока типоразмера C (гальванические элементы типа P14P 1,5 В или аккумуляторы NiMH типа HR14 1,2В).
Потребляемая мощность от встраиваемых источников постоянного тока – не более 2,5 Вт, потребляемый ток от USB-порта – не более 0,5 А.
Габаритные размеры: измерительного блока – не более 190х70х143 мм, (измерительного блока и комплектов ИПТ (опорных и измерительных), упакованных в сумку) – не более 350х110х215 мм.
Масса ВАФ максимальная:
- измерительного блока не более 1,0 кг
- измерительного блока и измерительных клещей, упакованных в сумку не более 5,0 кг
Средний срок службы – не менее 10 лет.
Средняя наработка на отказ – не менее 10000 час.
Среднее время восстановления работоспособного состояния после установления неисправности – 2 часа.
Нормальные условия применения ВАФ:
- номинальная температура окружающего воздуха плюс 20 °С
- допускаемое отклонение температуры окружающего воздуха ±5 °С
- относительная влажность воздуха от 30 до 80 %
- атмосферное давление от 84 до 106 кПа
Рабочие условия применения ВАФ:
- температура окружающего воздуха от минус 20 до плюс 55 °С
- относительная влажность воздуха 90 % при 30 °С
- атмосферное давление от 84 до 106,7 кПа
Комплектация
В комплект поставки ВАФ входят:
– измерительный блок – 1 шт.
– ИПТ 10 (измерительный и опорный*) – 1 комплект
– ИПТ 300 (измерительный и опорный*) – 1 комплект
– ИПТ 3000 (измерительный и опорный*) – 1 комплект
– USB кабель – 1 шт.
– руководство по эксплуатации РА1.007.003РЭ – 1 экз.
– формуляр РА1.007.003ФО – 1 экз.
– методика поверки РА1.007.003МП – электронная версия на встроенном накопителе измерительного блока
– набор измерительных щупов «универсальный» ** – 1 комплект
– адаптер питания
– элементы питания – 4 шт.
– сумка – 1 шт.
* – количество ИПТ и их состав определяется заказчиком
** – в набор измерительных щупов «универсальный» входит:
· зажимы (крокодилы): черный – 1 шт.; красный – 1 шт.; желтый – 1 шт.; зеленый – 1 шт.
· тест – провода: черный – 1 шт.; красный – 1 шт.; желтый – 1 шт.; зеленый – 1 шт.
· измерительные наконечники: черный – 1 шт.; красный – 1 шт.
· тест – зажимы: черный – 1 шт.; красный – 1 шт.
· переходник «гнездо - штеккер» (банан): (4 мм, 10 А, черный) – 1 шт.; (4 мм, 10 А, красный) – 1 шт.
