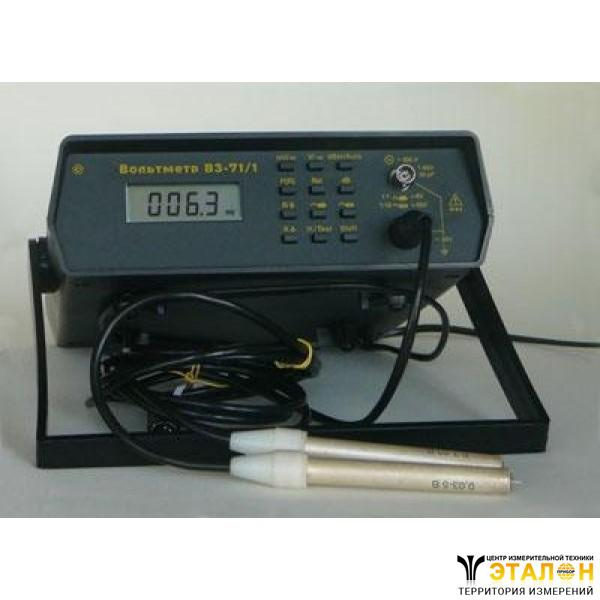

Вольтметр переменного тока В3-71/1

Также этот прибор может называться: В371/1, В3 71/1, ВЗ-71/1, ВЗ71/1, ВЗ 71/1, B3-71/1, B371/1, B3 71/1, В-371/1, В 371/1

В3-71/1 вольтметр переменного тока предназначен для измерения переменного напряжения в широкой полосе частот. Прибор обеспечивает измерение среднеквадратического значения сигналов переменного тока несинусоидальной формы с большим коэффициентом амплитуды.

Вольтметры В3-71/1 измеряют высокочастотное (до 1000 МГц) переменное напряжение с помощью высокоимпедансного пробника.

Технические характеристики В3-71/1:

Условия нормирования параметров

Приведенные ниже характеристики нормируются при калибровке вольтметра В3-71/1 не реже одного раза в год в температурном диапазоне от 15° С до 25° С.

При двухлетнем интервале калибровки значение нормируемой погрешности увеличивается в полтора раза, при трехлетнем межкалибровочном интервале нормируемое значение погрешности увеличивается в два раза. Увеличение погрешности относится только к первым двум мультипликативным составляющим погрешности (зависимым от измеряемого параметра). Аддитивная составляющая погрешности (выраженная в единицах младшего разряда) остается одинаковой для всех сроков нормирования погрешности.

Параметры вольтметров ВЗ-71/1 при измерении напряжение на основном входе

Предел допускаемой основной погрешности измерения переменного напряжения приведен в таблице.

ДиапазонПогрешность, ±% от Uх + единица младшего разряда (ед. мл. р.)
Частота

10-20

Гц

20-40 Гц

40-200

кГц

0,2-1 МГц1-3 МГц3-5 МГц

5-10

МГц

10-20

МГц

20-30

МГц

20 - 32 мВ4+202,5+202,5+204+303 дБ3 дБ---
3000-19,999
мВ
42,51,52,546153 дБ-
20 - 32 мВ
30 - 199,99 мВ6 дБ
200 - 1100 мВ
1 - 3,1 В2,56-
3,1 - 11 В3 дБ
10 - 19,999 В-
20 - 32 В
30 - 199,99 ВОбласть недопустимого сочетания входного напряжения и частоты
200 - 300 В

ПРИМЕЧАНИЕ. Uх - измеряемое значение напряжения.

Температурный коэффициент - не более 0,1%/°С.

Входное сопротивление на частоте 100 кГц - не менее 1 МОм.

Входная емкость - не более 30 пФ.

Дополнительная погрешность измерения напряжения сигналов несинусоидальной формы (Пка), выраженная в процентах, не должна превышать одной третьей коэффициента амплитуды входного сигнала.

Параметры вольтметра ВЗ-71/1 при измерениях с помощью диодного пробника

Предел допускаемой основной погрешности измерения переменного напряжения с помощью диодного пробника:

- для пробника 1:1 с диапазоном от 30 мВ до 5 В:

- от 0,1 МГц до 300 МГц - 6% + 20 ед. мл. р.;

- от 300 МГц до 600 МГц - 10% + 20 ед. мл. р.;

- от 600 МГц до 800 МГц - 150% + 20 ед. мл. р.;

- от 800 МГц до 1000 МГц - 25% +20 ед. мл. р.;

- для пробника 1:10 с диапазоном от 300 мВ до 50 В:

- от 0,1 МГц до 100 МГц - 6% + 20 ед. мл. р.;

- от 100 МГц до 300 МГц - 10% + 20 ед. мл. р.;

- от 300 МГц до 1000 МГц - не нормируется.

Температурный коэффициент ВЗ-71/1 - не более 0,15%/°С.

Входное сопротивление на частоте 100 кГц - от 300 кОм.

Входная емкость - не более 3 пФ.

Максимально допустимые значения входных сигналов ВЗ-71/1

Максимально допустимые значения напряжения перегрузки в режимах измерения:

- среднеквадратическое значение:

- для основного входа - 500 В до 200 кГц, 35 В свыше 200 кГц;

- для пробника 1:1 - 7 В;

- для пробника 1:10 - 70 В;

- для помехи общего вида (напряжение на входных контактах ВЗ-71/1 относительно его корпуса) - 35 В (не более 3000 В·Гц);

- амплитудное значение:

- для основного входа - 700 В;

- для пробника 1:1 - 15 В;

- для пробника 1:10 - 100 В;

- для помехи общего вида (напряжение на входных контактах ВЗ-71/1 относительно его корпуса) - 50 В;

- постоянная составляющая:

- для основного входа - 400 В;

- для пробника 1:1 - 15 В;

- для пробника 1:10 - 100 В;

- для помехи общего вида (напряжение на входных контактах ВЗ-71/1 относительно его корпуса) - 50 В.

Время установления режима и скорость измерений

Среднее значение времени установления показаний В3-71/1 с нормированной погрешностью со скоростью измерений не менее 3,3 изм/с:

- на основном входе - до 5 с;

- с пробником - до 7 с.

Для вольтметров В3-71/1 предусмотрены режимы обработки данных, позволяющие измерять абсолютное отклонение или отношение уровней сигналов (в децибелах), а также мощность (в ваттах и децибелах к милливатту) на нагрузках с сопротивлением - от 4 Ом до 1200 Ом.

Относительные измерения с отсчетом в децибелах

Диапазон измерений В3-71/1 - от ±120 дБ.

Разрешающая способность - 0,01 дБ.

Погрешность измерения отношения уровней сигналов определяется по формуле:

ПдБ = 20·lg (П1 + П2),

где ПдБ - погрешность измерения отношения;

П1 - относительная погрешность при исходном уровне сигнала (начало измерения);

П2 - относительная погрешность измерения при текущем уровне сигнала.

Измерение отклонения (Rel)

Измерение отклонения (Rel) выполняется в полном диапазоне входных сигналов. Погрешность - сумма погрешностей в начальной и конечной точках (П1 + П2).

Измерение мощности

Измерение уровня мощности В3-71/1 относительно 1 мВт и в ваттах выполняется путем вычислений по формулам:

dBт = 10·lg(1000 Ux2/R);

P = U2·Ux/R.

Значение сопротивления нагрузки, для которого вычисляется мощность, выбирается пользователем с клавиатуры из ряда:

R = 4; 6; 8; 10; 16; 25; 50; 75; 100; 150; 300; 600 или 1200 Ом.

Диапазон измерения мощности относительно одного милливатта - от -120 дБм до +90 дБм; от 1 нВт до 199,99 Вт при индикации в абсолютных единицах.

Погрешность измерения мощности ВЗ-71/1 вычисляется по формулам:

ПdBт = 10·lg(1000 Uх2/R);

Пр = Uх2/R;

где ПdВт - погрешность измерения мощности относительно 1 мВт;

Пр - погрешность измерения мощности в ваттах;

П - погрешность измерения напряжения в точке, соответствующей измеряемой мощности.

Вольтметр В3-71/1 рассчитан как на автономное использование, так и на работу в составе автоматизированных систем с интерфейсом СТЫК С2-ИС (RS-232C).

Интерфейс СТЫК С2

Уровень сигналов на передающих линиях вольтметра В3-71/1 при нагрузке 3 кОм - от 5 В.

Информационные параметры:

- скорость - 9600 бод (бит/с);

- данные - 8 бит;

- бит «четкость» - отсутствует;

- сигнал «стоп» - 1 бит;

- принимаемые и передаваемые сигналы - цифры, большие и малые (только принимаемые), латинские буквы, знаки «+» и «-», управляющие символы (коды) «1..F», «CR», «XON», «XOFF».

Общие технические характеристики

Вольтметры В3-71/1 обеспечивают подавление помех:

- нормального вида с частотой питающей сети не менее 60 дБ;

- общего вида с частотой питающей сети не менее 100 дБ и 60 дБ соответственно при измерении постоянного и переменного напряжений (или силы тока) и сопротивлении источника сигнала - до 1 кОм.

В3-71/1 обеспечивает нормируемые параметры и характеристики через 5 мин с момента включения.

Время непрерывной работы не ограничено.

Вольтметр В3-71/1 имеет следующие параметры надежности:

- средняя наработка на отказ - не менее 50000 ч;

- гамма-процентный ресурс при = 90 % - от 10000 ч;

- гамма-процентный срок службы при = 80 % - от 15 лет;

- гамма-процентный срок сохраняемости для отапливаемых хранилищ - от 10 лет; для неотапливаемых при = 80% - 5 лет;

- среднее время восстановления работоспособного состояния - не более 90 мин;

- вероятность отсутствия скрытых отказов за межповерочный интервал 24 мес. при среднем коэффициенте использования 0,23 - не менее 0,9.

Габаритные размеры - 242×85×326 мм.

Масса - 2 кг.

Условия эксплуатации В3-71/1:

Нормальные условия эксплуатации:

Температура окружающего воздуха - (20 ±5)° С.

Относительная влажность - от 30% до 80 %.

Атмосферное давление - от 630 мм. рт. ст. до 795 мм. рт. ст.

Напряжение питающей сети - (220±4,4) В.

Частота питающей сети для ВЗ-71/1 - (50±1) Гц.

Рабочие условия эксплуатации:

Температура окружающего воздуха - от 5° С до 40° С;

Относительная влажность при температуре до 30° С - до 90%;

Атмосферное давление: от 630 мм. рт. ст. до 800 мм. рт. ст.

Напряжение питающей сети - (220±22) В.

Частота питающей сети для ВЗ-71/1 - (50±1) Гц.

Мощность, потребляемая прибором при номинальном напряжении сети - до 15 В·А.
