TMM-540



(3)

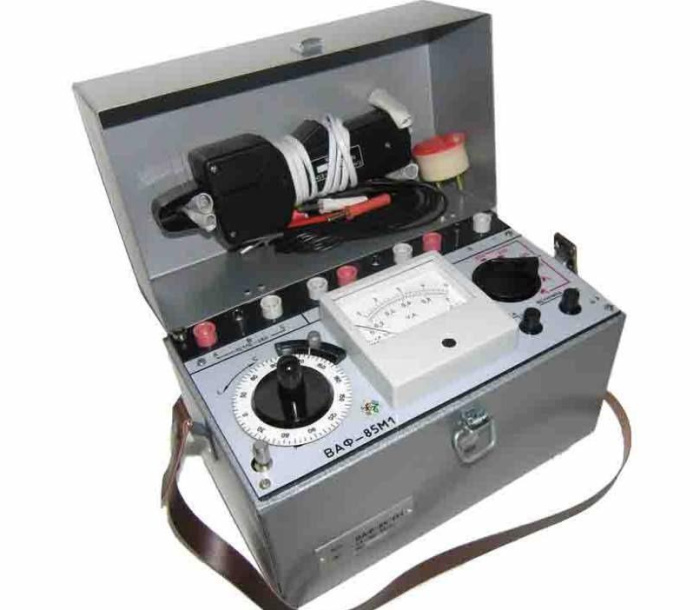

ВАФ-85М Вольтамперфазометр

Вольтамперфазометр ВАФ-85М
Цена:
по запросу
Общая стоимость 0 руб.
В корзину
Купить в 1 клик
Нашли дешевле?
Снизим цену!
В избранное
Стоимость доставки от 800 ₽ (уточнять у менеджера)
Срок доставки: 2 - 10 дней при наличии товара на складе
Бесплатная доставка от 50000₽
Безналичный расчет для юридических лиц
Самовывоз со склада компании ЭТАЛОНПРИБОР
Более 350 брендов
Самые лучшие
цены
Техническая
документация
Быстрая доставка
по России
Сервисный
центр
  • Описание
  • Доставка и оплата
  • Гарантия и возврат
  • Отзывы
  • Сервис
Описание

ОПИСАНИЕ ПРИБОРА:

Для измерений среднеквадратического значения силы и напряжения переменного тока синусоидальной формы, угла сдвига фаз относительно трехфазной системы напряжения номинальными значениями 110В; 220В; 380В при наладке и проверке релейных схем защиты и силовых цепей электроустановок.

  • Напряжение: 0,2В-1В, 1В-5В, 5В-25В, 25В-125В, 50В-250В, 100В-500В.
  • Сила тока (с разрывом цепи): 2мА-10мА, 10мА-50мА, 50мА-200мА.
  • Сила тока (без разрыва цепи): 0,2А-1А, 1А-5А, 2А-10А.
  • Угол сдвига фаз, φ°: 180-0-180.
  • Допускаемая основная погрешность,%: ±4; ±1,5.

Вольтамперфазометры ВАФ-85М предназначены для измерений среднеквадратического значения силы и напряжения переменного тока синусоидальной формы, угла сдвига фаз относительно трехфазной системы напряжения номинальными значениями 110В; 220В; 380В при наладке и проверке релейных схем защиты и силовых цепей электроустановок.

Рабочие климатические условия применения прибора:

  • температура окружающего воздуха от -10°С до +40 °С;
  • верхнее значение относительной влажности воздуха 90 % при температуре 30 °С;
  • атмосферное давление 630-800 мм. рт. ст. (84-106,7 кПа).

Технические характеристики.

Значение диапазонов измерений, классов точности и пределы допускаемых значений основной погрешности прибора в нормальных условиях применения (табл. 2) должны соответствовать указанным в табл. 1. Значения основной, дополнительной погрешности и вариации показаний прибора (γ) выражаются в процентах в виде приведенных погрешностей по формуле:

γ = Δ·100/Xn (1)

где Δ - значение абсолютной погрешности, выраженной в единицах измеряемой величины;

Xn - нормирующее значение, выраженное в тех же единицах, что и абсолютная погрешность. Нормирующие значения при установлении погрешности принимаются равными: конечному значению диапазона измерений силы и напряжения; арифметической сумме конечных значений диапазона измерений (без учета их знака) угла сдвига фаз.

Время установления рабочего режима прибора - непосредственно после включения. Время установления показаний прибора не превышает 4 с. Продолжительность непрерывной работы прибора 16 ч. с перерывом до повторного включения 1 ч.

Изоляция между корпусом и изолированными от корпуса по постоянному току электрическими цепями прибора Вольтамперфазометр ВАФ-85М и клещевой приставки в нормальных условиях применения (табл.2) выдерживает в течение 1 мин. действие испытательного напряжения переменного тока синусоидальной формы частотой (50±1)Гц среднеквадратического значения 2 кВ.

Габаритные размеры прибора 260х160х180 мм. Масса прибора не более 3,5 кг. Пределы допускаемых значений дополнительных погрешностей прибора в интервале влияющей величины рабочих условий применения соответствуют табл. 3. Предел допускаемого значения погрешности прибора в рабочих условиях применения γр определяется как сумма пределов допускаемого значения основной погрешности прибора γ0 и дополнительных погрешностей от влияний: частоты измеряемых силы и напряжения γf, формы кривой γк, температура γt , внешнего магнитного поляγм, положения прибора γп , т.е.

γр = γ0+ γf + γк + γt + γм + γ(п) (2)

Суммарная масса драгоценных материалов в приборе: золота - 0,002 г; серебра -3,1 г. Суммарная масса цветных металлов, содержащихся в конструкции прибора:

алюминия и алюминиевых сплавов - 50 г (в шильдике, циферблате);

меди и медных сплавов - 60 г (во втулках, стержнях, крепеже);

никеля и никелевых сплавов - 290 г (в трансформаторах).


Таблица 1.

Измеряемая величина

Диапазон измерений

Класс точ-
ности

Предел допускаемого значения основной погрешности, %

Падение напряжения, мВ, не болем

Ток потреб-ления, мА, не более

Напряжение, В

0,2В-1В

4

±4

-

0,5

1В-5В

5В-25В

25В-125В

50В-250В

100В-500В

Сила тока (с

разрывом

цепи), мА

2мА-10мА

4

±4

50

10мА-50мА

20

50мА-200мА

20

Сила тока

(без

разрыва цепи), А

0,2А-1А

4

±4

2,5

2,5

1А-5А

2А-10А

Угол сдвига фаз, φ°

180-0-180

1,5

±1,5

-

100

Таблица 2.

Влияющая величина

Нормальное значение

Положение

Горизонтальное ±2°

Температура окружающего воздуха, °С

20±5

Относительная влажность воздуха, %

30-80

Атмосферное давление, мм.рт.ст (кПа)

630-800 (84-106,7 )

Частота, Гц

50±0,5

Форма кривой тока или напряжения

Синусоидальная с коэффициентом гармоник не более 2%

Напряжение измерения угла сдвига фаз, В

(110; 220; 380) ± 2%

Ориентация прибора относительно магнитного поля Земли

Любая

Внешнее магнитное поле

магнитное поле Земли

Ферромагнитный щит

Отсутствует

Таблица 3.

Влияющая величина

Интервал влияющей величины

Предел допускаемой значения дополнительной погрешности, %

Температура окружающего воздуха, °С

От -10 до +40

На каждые 10 °С изменения температуры, при изменении: силы тока и напряжения на±4; угла сдвига - ±1,5

Относительная влажность воздуха, %

От 80 до 90 при температуре 30 °С

При изменениях: силы тока и напряжения на ±4; угла сдвига на ±1,5

Частота измеряемой силы тока и напряжения

45-55 Гц

±4

Положение

Отклонение от нормального положения на 10° в любом направлении

±1,5

Форма кривой и напряжения переменного тока

Нормальное значение с коэффициентом гармоник не более 5%

±5

Внешние однородное магнитное поле

Постоянное с индукцией 0,5 мТ

±1,5

Постоянное с индукцией 0,5 мТ частоты 50 Гц

±4

Ферромагнитный щит

Толщина (2±0,5) мм

±0,75

Такой же прибор

Размещение вплотную до этого находившийся на расстоянии не менее 1 м

±0,75

Напряжение измерения угла сдвига фаз

Нормальное значение ±10%

±1,5

Окно магнитопровода клещевой приставки

Перемещение токопровода от герметического центра окна в его пределах

±1,0

Многократное наложение клещевой приставки на токопровод

До 5000 наложений

При измерениях: силы тока без разрыва - ±4 угла сдвига фаз - ±1,5
