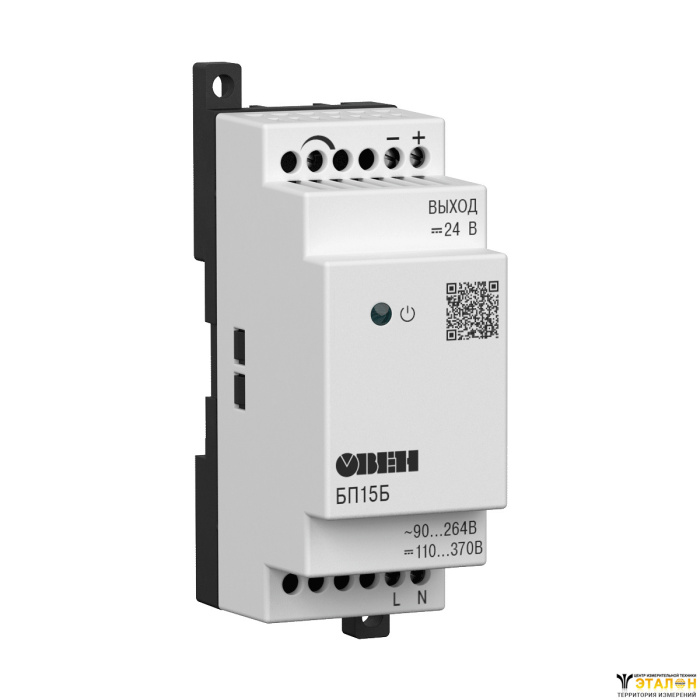

Промышленные блоки питания ОВЕН БП15, БП30, БП60 предназначены для питания стабилизированным напряжением постоянного тока широкого спектра радиоэлектронных устройств – релейной автоматики, контроллеров и т. п.

Максимальная выходная мощность: 15, 30 и 60 Вт. Каждый блок питания имеет модификации 8-ми номиналов выходного напряжения: 5, 9, 12, 15, 24, 36, 48 и 60 В.

Блоки питания БП15, БП30, БП60 выпускаются в пластиковых корпусах с креплением на DIN-рейку. Применяются для построения систем электропитания различной сложности, в том числе распределенных.

Основные функции

Преобразование переменного (постоянного) напряжения в постоянное стабилизированное напряжение.
Стабильная работа в широком диапазоне входных напряжений без снижения характеристик выходного напряжения.
Уверенный запуск нагрузки с большими входными емкостями (панели оператора, модемы и т.п.).
Защита от перенапряжения и импульсных помех на входе.
Защита от перегрузки, короткого замыкания и перегрева.
Регулировка выходного напряжения с помощью внутреннего подстроечного резистора в диапазоне ±8 % от номинального выходного напряжения с сохранением мощности.
Индикация о наличии напряжения на выходе.

Система контроля и регулирования температуры

Основные технические характеристики

Параметр	Значение
Входное напряжение:
– переменного тока	90...264 В
– постоянного тока	110...370 В
Частота входного переменного напряжения	47...63 Гц
Коррекция выходного напряжения	22...26 В
Нестабильность выходного напряжения при изменении напряжения питания	±0,2 %
Нестабильность выходного напряжения при изменении тока нагрузки от 0,1 I_max до I_max	±0,25 %
Электрическая прочность изоляции:
- вход – выход (действующее значение)	3 кВ
- вход – корпус (действующее значение)	1,5 кВ
Коэффициент полезного действия	Не менее 85 %
Степень защиты корпуса (со стороны передней панели)	IP20

Условия эксплуатации

Параметр	Значение
Температура окружающего воздуха	–20...+50 °С
Атмосферное давление	86...106,7 кПа
Относительная влажность воздуха (при +25 °С и ниже без конденсации влаги)	не более 80 %

Электрические характеристики

Модификация прибора	Мощность, Вт	Выходное напряжение, В	Макс. выходной ток, А	Амплитуда пульсации выходного напряжения, мВ
БП15Б-Д2-5	15	5	2,00	40
БП15Б-Д2-9		9	1,35	60
БП15Б-Д2-12		12	1,20	80
БП15Б-Д2-15		15	1,00	100
БП15Б-Д2-24		24	0,63	120
БП15Б-Д2-36		36	0,41	150
БП15Б-Д2-48		48	0,31	150
БП15Б-Д2-60		60	0,25	150
БП30Б-Д3-5	30	5	4,00	60
БП30Б-Д3-9		9	2,70	80
БП30Б-Д3-12		12	2,40	100
БП30Б-Д3-15		15	2,00	120
БП30Б-Д3-24		24	1,25	120
БП30Б-Д3-36		36	0,83	150
БП30Б-Д3-48		48	0,63	150
БП30Б-Д3-60		60	0,50	150
БП60Б-Д4-5	60	5	8,00	80
БП60Б-Д4-9		9	5,40	80
БП60Б-Д4-12		12	4,50	100
БП60Б-Д4-15		15	4,00	120
БП60Б-Д4-24		24	2,50	120
БП60Б-Д4-36		36	1,67	150
БП60Б-Д4-48		48	1,25	150
БП60Б-Д4-60		60	1,00	150

Функциональная схема

Защита по перегрузке типа «отсечка»

Защита по перегрузке типа «ограничение выходного тока»

Защита по перегрузке типа «стабилизация выходного тока»

Модификация прибора	Тип защиты от перегрузки по току	I_огр в % от I_ном
БП15Б-х	отсечка	150
БП30Б-Д3-5,9,15,36,48,60	отсечка	150
БП30Б-Д3-12,24	ограничение выходного тока	110
БП60Б-х	ограничение выходного тока	110

Защита от короткого замыкания

При возникновении короткого замыкания блоки питания ОВЕН БП15, БП30, БП60 уходят в режим «отсечки» до восстановления.

Защита от перегрева

При перегреве блоки питания ОВЕН БП15, БП30, БП60 уходят в режим «отсечки».

График снижения мощности ОВЕН БП15, БП30, БП60

График снижения мощности ОВЕН БП15, БП30, БП60 в зависимости от температуры окружающей среды. Затемненная область на графике показывает область температур и нагрузок, в которых допускается эксплуатация блока питания.

Схемы подключения

Схема подключения БП15

Схема подключения БП30

Схема подключения БП60

Примечание. При длине проводов между блоком и нагрузкой более 1 м и отсутствием на входе нагрузки входных конденсаторов рекомендуется параллельно нагрузке подключить керамический конденсатор емкостью не менее 0,1 мкФ и напряжением ≥1,5 U_вых применяемого блока.

Развернуть полное описание

Комплект поставки

Прибор
Фиксатор
Паспорт и гарантийный талон
Руководство по эксплуатации

Пример результатов индивидуальных стендовых испытаний
