Ф7077 Преобразователь аналого-цифровой
РОССИЯ и СНГ РОССИЯ и СНГ
(0)

РОССИЯ и СНГ

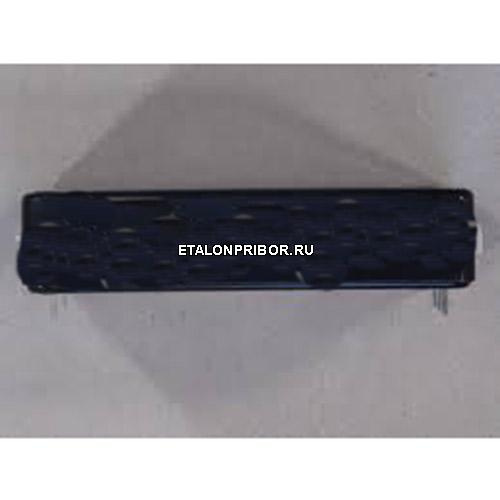

Ф7077 Преобразователь аналого-цифровой

Варианты написания: Преобразователь аналого-цифровой Ф7077
Цена:
по запросу
Заказать
В избранное
Наличие уточняйте
Характеристики
Производитель —
РОССИЯ и СНГ
Сохранить PDF Распечатать
Посетителей сейчас
просматривают товар: 5
Стоимость доставки от 800 ₽ (уточнять у менеджера)
Срок доставки: 2 - 10 дней при наличии товара на складе
Безналичный расчет для юридических лиц
Более 350 брендов
Самые лучшие
цены
Техническая
документация
Быстрая доставка
по России
Сервисный
центр
  • Описание
  • Доставка и оплата
  • Гарантия и возврат
  • Отзывы
Описание

ОПИСАНИЕ ПРИБОРА:

Ф7077 преобразователь аналого-цифровой предназначается для преобразования постоянных и быстроизменяющихся детерминированных или случайных сигналов с широким частотным диапазоном в цифровой код.

Класс точности - 0,5; 0,3.

Преобразователи выпускаются в двух модификациях.

Технические характеристики Ф7077:

Тип Диапазон преобразования Рабочий диапазон входных сигналов
основной дополнительный по напряжению по частоте
Ф7077/1 ±10 В - от 0 до ±10,23 В от 0 до 5 кГц
- ±1 В от 0 до ±1,023 В
Ф7077/2 ±1 В - от 0 до ±1,02 В от 0 до 10 кГц
- ±2 В от 0 до ±2,04 В

Преобразователь Ф7077 работает от сигналов внешнего запуска как периодических, так и непериодических, интервал между которыми соответствует времени преобразования.

Входной ток преобразователя - не более 2 мкА.

Входное сопротивление, определяемое как изменение выходного кода при изменении внутреннего сопротивления источника сигнала от 0 до 10 кОм - не менее 1 МОм.

Входная емкость преобразователя - не более 50 пФ.

Выходной код преобразователя независимо от полярности входного сигнала - потенциальный параллельный двоичный нормальный.

Кодовая информация преобразователя сохраняется от конца предыдущего до начала последующего преобразования.

По окончании цикла преобразования преобразователь выдает сигнал «Конец преобразования».

Тип Время преобразования Число разрядов двоичного кода Предел допускаемой основной погрешности
Ф7077/1 8 мкс 10+ знак ±(0,5+0,3×(Uk/U-1))
Ф7077/2 3 мкс 8+ знак ±(1+0,6×(Uk/U-1))

При работе с коммутируемым на входе напряжением сигнал запуска должен подаваться относительно начала коммутации с задержкой длительностью:

- для Ф7077/1 - не более 4 мкс;

- для Ф7077/2 - не более 2 мкс.

Напряжение входных и выходных управляющих и кодовых сигналов преобразователя:

- логический «0» - от 0 до 0,4 В;

- логическая «1» - от 2,4 В до 5 В.

  • Запуск преобразователя производится фронтом сигнала при переходе от «0» к «1».
  • Длительность импульса запуска - от 0,2 мкс до 1 мкс.
  • Длительность фронтов сигналов - не более 0,2 мкс.
  • Сигнал «Конец преобразования» - потенциальный с длительностью фронта не более 0,05 мкс при переходе от «1» к «0».
  • Длительность фронта импульса запуска считывания кодовой информации - не менее 0,02 мкс.
  • Время установления рабочего режима - 30 мин.
  • Время бесподстроечной работы - 500 ч.
  • Наработка на отказ - не менее 4000 ч.
  • Срок службы - не менее 6 лет.
  • Потребляемая мощность - не более 6 Вт.
  • Габаритные размеры - 156×126×36 мм.
  • Масса - 0,5 кг.

Конструктивно преобразователь Ф7077 выполнен в виде модуля, допускающего монтаж на печатной плате.

Условия эксплуатации Ф7077:

  • Температура окружающего воздуха - 20±2° С.
  • Питание осуществляется от трех источников напряжения постоянного тока:
  • - при потреблении тока 80 мА - +15 В; -15 В;
  • - при потреблении тока 500 мА - + 5 В.
