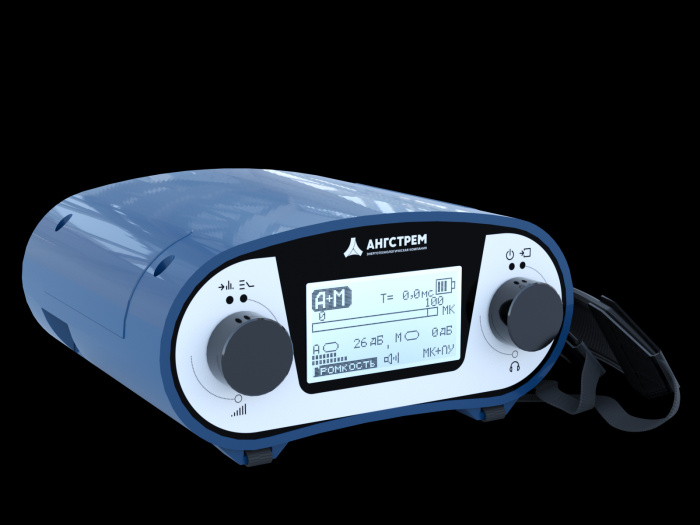

Назначение приемника поискового ПП-500К:
Приемник поисковый ПП-500К совместно с генератором поисковым ГП-500К (ГП-250К или ГП-100К), обеспечивает работу с кабельными линиями протяженностью до 50 км и глубиной залегания до 12 м.
Точность локализации места повреждения зависит от характера повреждения (замыкание фаз на оболочку, межфазное замыкание, обрыв жил с заземлением или без заземления), квалификации и практических навыков пользователя. Максимальная точность пределения места повреждения достигает 10 см.
Особенности приемника поискового ПП-500К:
Уникальность.
Приемник позволяет одновременно осуществлять трассировку кабельной линии, оценивать расстояния до места неисправности и локализовать место повреждения при работе акустическим методом совместно с генератором акустическим ударных волн. Индикация разности между максимальными значениями текущего и предыдущего уровня сигнала позволяет определить направление движения оператора в сторону повреждения. Выбор режима работы приемника осуществляется автоматически в зависимости от подключенного аксессуара, благодаря единому многофункциональному разъему. Подогрев ЖК-дисплея (автоматический или ручной) позволяет комфортно вести работы при температурах окружающей среды до – 30 С.
Эффективность.
Высокая чувствительность и большой выбор дополнительных опций приемника позволяют выделять только полезный сигнал и успешно искать повреждения на кабельных трассах протяженностью до 50 км и глубиной залегания до 12 м с сопутствующими экранирующими коммуникациями (трубопроводами, ж/б перекрытиями и т.п.). При этом точность обнаружения места повреждения достигает 10 см. Мультичастотный режим приемника позволяет эффективнее/быстрее осуществлять локализацию места повреждения за счет чередования частот.
Универсальность.
Приемник позволяет работать индукционным, акустическим и потенциальным (обнаружение дефектов на оболочке кабеля) методами поиска повреждений, а так же осуществлять обследование местности, трассировку коммуникаций, выбор неисправного кабеля из пучка и локализацию мест утечки жидкости из трубопровода. Возможность изменения/настройки частот позволяет использовать ПП-500К как универсальный инструмент для замены/обновления оборудования сторонних производителей, а так же расширяет функционал приемника. Предусмотрена возможность оперативного отключения наушников для удобства оператора.
Поиск повреждений различного типа.
Подходит для локализации мест замыкания фаз на оболочку, межфазного замыкания, обрыва жил с заземлением или без заземления, заплывающих пробоев, высокоомных повреждений.
Помехозащищенность.
Высокая избирательность приемника обеспечивает электрическую помехозащищенность, позволяющую работать вблизи мощных источников регулярных помех. Дополнительные режимы «Подавления шумов» и «Узкая полоса», а так же широкий выбор настроек фильтров позволяют уменьшить помехи, обеспечивая эффективную работу в самых оживленных и шумных местах.
Надежность.
Разработанный компанией «АНГСТРЕМ» корпус приемника ПП-500К оптимально сочетает эргономику, удобство в эксплуатации и высокую степень защиты (IP54W). Исполнение корпуса защищает изделие от пыли и брызг, что позволяет вести работы в любых погодных условиях. Приемник автоматически выключается в течение 5 минут при бездействии. Рабочее положение приемника произвольное.
Индикация параметров.
Промышленный ЖК-дисплей с регулируемой подсветкой позволяет работать в любых условиях освещенности и при этом комфортно воспринимать показания приемника. Оценка уровня сигнала производится по цифровой шкале на дисплее приемника и (или) по громкости в головных телефонах ТФ-500. Контроль состояния аккумулятора осуществляется с помощью индикатора на дисплее. Предусмотрен режим вывода сигнала с различных каналов/режимов приемника на ЖК-дисплей или через наушники.
Управление.
Простое, интуитивно понятное управление с помощью двух энкодеров и ЖК-дисплея обеспечивает максимальный уровень удобства при эксплуатации приемника ПП-500К. Применение микропроцессора позволило существенно расширить функционал приемного устройства, повысить его чувствительность и точность, уменьшить влияние внешних помех.
Программное обеспечение.
Программное обеспечение, разработанное компанией «АНГСТРЕМ», упрощает работу с приемником, позволяет сохранять режим работы и заданные параметры при выключении/включении приемника, что позволяет оперативно приступать к выполнению задач по отысканию мест повреждений. Возможна установка русско- или англоязычного программного обеспечения по выбору заказчика.
Малые габариты и вес.
Дискретное исполнение поискового приемника и аксессуаров, имеющих легкий вес, не требует существенных усилий при перемещении прибора во время проведения работ.
Низкая стоимость.
Цена Поискового приемника ПП-500К в несколько раз ниже стоимости импортных аналогов.
Время работы.
Время непрерывной работы от встроенного аккумулятора составляет более 60 часов. Время полного заряда аккумулятора – 60 мин.
Высокие эксплуатационные характеристики.
Рабочие температуры оборудования, находящиеся в диапазоне от -30 до +40°С, подтверждены не только испытаниями, но и эксплуатацией на Крайнем Севере, Дальнем Востоке, в Сибири и самых южных районах России.
Применение в электролабораториях.
Возможность изменения/настройки частот (мультичастотность) позволяет применять приемник ПП-500К для замены/обновления оборудования сторонних производителей, в т.ч. в составе электротехнических лабораторий.
Дополнительная защита.
Приемная часть размещается в специальной укладочной сумке. Благодаря этому прибор удобно, легко и безопасно переносить и транспортировать.
Гарантия.
Период гарантийной эксплуатации поискового приемника в два раза дольше, чем у аналогов. Срок гарантии составляет 24 месяца.
Особенности приемника поискового ПП-500К:
Индукционный метод.
Создаваемый генератором поисковым ГП-500К (ГП-250К или ГП-100К) ток индуцирует вокруг коммуникации электромагнитное поле. С помощью Магнитной антенны МА-500 поискового приемника ПП-500К, находящейся в этом поле, обнаруживается электрический сигнал. Уровень сигнала служит информативным параметром поиска. Пространственное положение локальных максимумов и минимумов сигнала относительно коммуникации позволяет определить ее трассу и глубину залегания. Применение данного метода дает возможность определить расположение муфт, экранизирующих перекрытий и мест повреждений кабельной линии.
Акустический метод.
Информативным сигналом является уровень кратковременного звукового сигнала (щелчка, удара), возникающего одновременно с электрическим искровым или дуговым разрядом в месте повреждения кабеля в момент подачи на него высоковольтного импульса электрического напряжения Генератором поисковым ГП-24 «Акустик». Для контроля и индикации сигнала используется высокочувствительный Акустический датчик АД-500, преобразующий звуковой сигнал в электрический. Датчик подключен к переносному универсальному приемнику ПП-500К, снабженному звуковой и визуальной индикацией.
Акустическо-индукционный метод.
Сочетание акустического метода с индукционным является эффективным в сложных случаях, когда акустический сигнал слаб и имеет «размытую» характеристику без четкого максимума. Это уменьшает точность определения и затрудняет локализацию места повреждения кабеля. Для реализации акустическо-индукционного метода необходим Приемник поисковый ПП-500К. Магнитное поле, возникающее при разряде, достигает магнитной антенны, встроенной в корпус приемника, практически мгновенно (со скоростью 300 000 км/сек). Скорость распространения звука в грунте измеряется сотнями метров в секунду. Поэтому, принимая оба сигнала и измеряя время запаздывания звука относительно момента возникновения магнитного поля, можно оценить расстояние до места повреждения. При приближении к МП задержка акустического сигнала станет уменьшаться и непосредственно над ним будет минимальной.
Потенциальный метод.
Разность потенциалов создается протекающими в объеме грунта распределенными токами, которые наводятся электромагнитным полем вокруг коммуникации либо возникают вследствие утечки в месте повреждения изоляции, где образуется гальваническая связь с грунтом. Используется постоянный и переменный ток повышенной частоты звукового диапазона (Генератор поисковый ГП-500К, ГП-250К или ГП-100К). Величина измеренного напряжения и характер ее изменения вдоль коммуникации являются информативными параметрами для локализации места повреждения с помощью приемника ПП-500К с устройством потенциальным АР-500 (А-рамка).
Технические характеристики приемника поискового ПП-500К:
Наименование |
Пассивный режим определения |
Поиск индукционным |
Поиск акустическим методом (АМ) |
Поиск потенциальным |
||
Рабочая частота |
50 / 50 x N* Гц |
480 Гц |
1069 Гц |
9796 Гц |
от 40 до 4000 Гц |
- |
Полоса пропускания |
от 60 до 100 / 6±1 Гц |
6±1 Гц |
от 50 до 1000 Гц / 5%*** |
- |
||
Избирательность при расстройке на ±20 Гц, не менее |
- |
40 дБ |
- |
- |
||
Чувствительность, не более |
40 / 10 мкВ |
10 мкВ |
10 мкВ |
20 мкВ |
20/20 мкВ |
20 мкВ |
Порог шумоподавителя |
- |
-(20±3) дБ |
- |
- |
||
Входное сопротивление |
- |
- |
- |
м |
||
* N – номер гармоники от 1 до 31. |
||||||
Наименование |
Значение |
|||||
Микропроцессорное управление |
V |
|||||
Мультичастотный режим работы индукционным методом (многочастотный режим приема сигналов) |
V |
|||||
Изменение, настройка частот/каналов приемника в широком диапазоне |
V |
|||||
Автоматический выбор режима работы в зависимости от подключенного аксессуара (единый многофункциональный разъем для аксессуаров) |
V |
|||||
Система шумоподавления для выделения полезного сигнала |
V |
|||||
Поиск повреждений на оболочке кабеля (в т.ч. для кабеля на полимерной основе) |
V |
|||||
Поиск мест утечки жидкости из трубопровода |
V |
|||||
Выбор неисправного кабеля из пучка |
V |
|||||
Определение глубины залегания подземных |
V |
|||||
Оценка расстояния до места повреждения |
V |
|||||
Трассировка кабельной линии при работе акустическо- |
V |
|||||
Полная настройка фильтров принимаемого сигнала |
V |
|||||
Индикация разности между максимальными значениями текущего и предыдущего уровня сигнала |
V |
|||||
Прослушивание всего спектра сигналов, принимаемых акустическим датчиком («широкополосный режим») |
V |
|||||
Анализ уровня гармоник сетевой частоты (режим |
V |
|||||
Вывод на ЖК-дисплей или наушники сигнала с различных каналов/режимов |
V |
|||||
Аналоговая шкала входного сигнала приёмника с оцифровкой в процентах |
V |
|||||
Простое, интуитивно понятное управление приемником с помощью двух энкодеров |
V |
|||||
Оперативное отключение наушников |
V |
|||||
Сохранение режима работы и параметров при выключении/включении приемника |
V |
|||||
Автовыключение приемника (режим исключает недопустимый разряд приемника) |
V |
|||||
Подсветка и настройка контраста ЖК-дисплея |
V |
|||||
Автоматический и ручной режимы подогрева ЖК-дисплея (для эксплуатации при температурах от -30 до +5 С) |
V |
|||||
Индикация на ЖК-дисплее температуры окружающей среды |
V |
|||||
Органы управления приемником |
Два энкодера (левый, правый) |
|||||
ЖК-дисплей |
||||||
Разъёмы на боковой части корпуса приемника |
Многофункциональный разъём для аксессуаров |
|||||
Для Телефонов головных ТФ-500 |
||||||
Рабочее положение приёмника |
Произвольное |
|||||
Дисплей приёмника обеспечивает индикацию |
1. Выбранный режим работы. |
|||||
Индикация сигнала (оценка уровня сигнала) |
Акустическое восприятие |
|||||
Визуальное восприятие |
||||||
Режимы работы индукционным методом |
Режим «Поиск трасс» |
|||||
Режим «Гармоники» |
||||||
Стандартный индукционный режим на одном из настраиваемых частот каналов |
||||||
Мультичастотный режим (чередование частот) |
||||||
Режимы работы акустическим методом |
Акустический режим с настройкой фильтров |
|||||
Режим «Узкая полоса» с настройкой фильтров |
||||||
Широкополосный режим |
||||||
Акустический режим с магнитной составляющей (Оценка расстояния до места повреждения) |
||||||
Дополнительные режимы работы |
Режим «Подавление шума» для акустического и индукционного методов |
|||||
Режим «Частотной модуляции» для индукционного метода |
||||||
Частота прослушивания |
Во всех режимах ИМ — 1 кГц |
|||||
В режиме ПТ — 50 или 50 x N Гц в режиме гармоники |
||||||
В режиме частотной модуляции — от 100 до 1 500 Гц |
||||||
Диапазон изменения частот приемника пользователем |
от 50 до 10 000 Гц |
|||||
Ослабление зеркального канала приёма на частоте 480 Гц, не менее |
80 дБ |
|||||
Ослабление комбинационных каналов приёма, не менее |
60 дБ |
|||||
Диапазон по забитию внеполосной помехой (50 - 300 Гц) |
70 дБ |
|||||
Чувствительность по магнитному полю в режиме индукционного метода, не более |
50 мкА/м |
|||||
Отношение сигнал/шум, не менее |
46 дБ |
|||||
Диапазон регулировки усиления во всех режимах приёма, не менее |
70 дБ |
|||||
Установка акустического датчика обеспечивающая |
Для твердого грунта – непосредственная установка. |
|||||
Для грунта средней твердости – на треноге. |
||||||
Для мягкого грунта – на треноге с дополнительным |
||||||
Рабочее положение приёмника |
Произвольное |
|||||
Время непрерывной работы приемника при температуре окружающей среды выше +5 °С, не менее |
60 ч |
|||||
Время непрерывной работы приемника при условии включении подогрева дисплея на 100% при температуре ниже - 20 °С, не менее |
4 ч |
|||||
Время полного заряда |
60 мин. |
|||||
Условия автовыключения приемника |
в течение 5 мин. отсутствует воздействие на энкодеры и уровень входного сигнала не превышает 5 %. |
|||||
Габаритные размеры |
190 х 95 х 170 мм |
|||||
Масса приемника |
1,2 кг |
|||||
Температура окружающей среды |
от -30 до +40 °С |
|||||
Относительная влажность воздуха при 25°С |
90 % |
|||||
Атмосферное давление |
от 84 до 107 кПа |
