HVA45TD - высоковольтная СНЧ установка для испытаний кабелей с изоляцией из сшитого полиэтилена c модулем измерения тангенса угла диэлектрических потерь
b2 electronic GmbH
(0)

b2 electronic GmbH

HVA45TD - высоковольтная СНЧ установка для испытаний кабелей с изоляцией из сшитого полиэтилена c модулем измерения тангенса угла диэлектрических потерь

Цена:
7 474 500 ₽
В корзину
Купить в 1 клик
Нашли дешевле?
Снизим цену!
В избранное
В наличии
Характеристики
Производитель —
b2 electronic GmbH
Гарантия —
12 месяцев
Госреестр РФ —
70067-17
Интервал поверки —
24 месяца
Сохранить PDF Распечатать
Посетителей сейчас
просматривают товар: 3
Стоимость доставки от 800 ₽ (уточнять у менеджера)
Срок доставки: 2 - 10 дней при наличии товара на складе
Безналичный расчет для юридических лиц
Более 350 брендов
Самые лучшие
цены
Техническая
документация
Быстрая доставка
по России
Сервисный
центр
  • Описание
  • Комплект поставки
  • Доставка и оплата
  • Гарантия и возврат
  • Отзывы
Описание

Описание высоковольтной СНЧ установки для испытаний кабелей с изоляцией из сшитого полиэтилена c модулем измерения тангенса угла диэлектрических потерь HVA45TD:

Новейшая высоковольтная СНЧ-установка HVA45TD – это компактная и портативная испытательная установка для испытания кабеля с рабочим напряжением до 20кВ включительно, со встроенным модулем TD для измерения тангенса угла диэлектрических потерь.

Режим MWT диагностики, сочетает испытание и диагностику TD в соответствии с IEEE 400.2-2013, позволяет испытать и оценить состояние кабеля быстрее и безопаснее.

HVA45TD изготавливается в водонепроницаемом, ударопрочном и защищающем от пыли кейсе (IP67). Прибор предлагает ручную и автоматическую последовательности испытания, а большой цветной дисплей упрощает работу.

Высоковольтная установка обладает выдающимися техническими характеристиками с точки зрения размера и веса (36 кг), и нагрузочной способности (10 мкФ). Формирование высоковольтного сигнала построенно на принципе ШИМ модуляции и происходит за счет применения самой современной силовой электроники (сухая конструкция, без масла внутри), что делает прибор практически не требующем обслуживания.

Прибор имеет 2 независимых заземляющих устройства (электронное автоматическое и механическое) и интегрированную систему защиты от внешнего напряжения до 12 кВ для защиты как оператора, так и прибора.

Особенности высоковольтной СНЧ установки для испытаний кабелей с изоляцией из сшитого полиэтилена c модулем измерения тангенса угла диэлектрических потерь HVA45TD:

  • Переменное напряжение СНЧ (VLF) (СИНУС и ПРЯМОУГОЛЬНИК);
  • Встроенный модуль TD для измерения тангенса угла диэлектрических потерь;
  • Постоянное DC напряжение;
  • Тестирование как жил, так и оболочки кабеля;
  • Режим начального прожига;
  • Встроенный интерфейс USB и Bluetooth;
  • Цветной дисплей;
  • Вес 36 кг;
  • Встроенное разрядное устройство;
  • Сверхкомпактность.

Технические характеристики высоковольтной СНЧ установки для испытаний кабелей с изоляцией из сшитого полиэтилена c модулем измерения тангенса угла диэлектрических потерь HVA45TD:

Параметр HVA45 HVA45TD
Входное напряжение питания 100-240 В (50-60 Гц) ( 1200 ВА)
Выходное напряжение Переменное, Синус: 0-45 кВ пиковое, симметричное, 32кВ действующее
Постоянное: ± 0-45 kВ
Прямоугольник : 0-45 кВ
Разрешение 0,1 кВ на всем диапазоне
Погрешность +/- 1% от диапазона
Выходной ток 0-60 мA
Разрешение 1 мкA
Погрешность +/- 1% от диапазона
Частота выходного сигнала 0,01….0,1 Гц с шагом 0,01 Гц (предустановка 0,1 Гц), автоматический выбор частоты
Диапазон сопротивления 0,1 MОм...5 ГОм

Максимальная выходная нагрузка (при макс. напряжении)

 1,0 мкФ @ 0,1 Гц (Примерно 3000 м кабель)*
2,0 мкФ @ 0,05 Гц (Примерно 6000 м кабель)*
5,0 мкФ @ 0,02 Гц (Примерно 15500 м кабель)*
10,0 мкФ @ максимально возможная емкость при уменьшенной частоте
* Рассчитано для типичного кабеля с емкостью 330 пФ/м
Измерительный блок Цифровой ЖК дисплей для прямой индикации: Напряжение и Ток (Действующие значения и/или пиковые) Емкость, Сопротивление, время, напряжение пробоя, графическое отображение выходного напряжения в реальном времени
Измерение тангенса угла диэлектрических потерь, погрешность - ± 1 x 10-4
Цикл тестирующий Продолжительный. НЕТ ТЕПЛОВЫХ ОГРАНИЧЕНИЙ ПО ВРЕМЕНИ РАБОТЫ
Безопасность 50 Гц 12 кВ Индикатор наличия внешнего напряжения/Блок разрядки цепи после тестирования
Интерфейс Bluetooth, USB-стандарт, ПО HVA Control Center
Память 50 ячеек памяти, энергонезависимая
Высоковольтные кабели Стандартные, длиной 5 м с зажимами-крокодилами на конце (другие могут быть поставлены по запросу)
Вес 36 кг
Размер 500x305x457 мм
Температура Хранения: -25 до +70 °C, рабочая: -5 до +45 °C
Модернизация (Дополнительные опции) Встроенный модуль TD60 для измерения тангенса угла диэлектрических потерь.
Модуль PD60 для диагностики методом частичных разрядов		 Модуль PD60 для диагностики методом частичных разрядов
Развернуть полное описание
Комплект поставки

Комплект поставки HVA45TD

№ Наименование Количество
1 Высоковольтная СНЧ установка для испытаний кабелей с изоляцией из сшитого полиэтилена c модулем измерения тангенса угла диэлектрических потерь HVA45TD 1
2 Руководство по эксплуатации 1
3 Набор тестовых проводов длиной 4,5 м 1
4 Программное обеспечение 1
5 Кабель RS-232 1
Доставка и оплата

ДОСТАВКА

Вы можете выбрать любой наиболее удобный способ из перечисленных ниже:

  • Самовывоз со склада компании ЭТАЛОНПРИБОР
  • Доставка через транспортную компанию "Деловые линии"
  • Доставка экспресс - почтой "ПОНИ-ЭКСПРЕСС" до двери
  • Доставка по Москве и области нашими экспедиторами и курьерами
  • Доставка через транспортную компанию "ПЭК"
  • Отправка посылкой с помощью Почты России
  • Доставка через транспортную компанию покупателя

Доставка до терминала ТК «Деловые линии» осуществляется нами бесплатно.

ОПЛАТА

Мы принимаем оплату:

  • по безналичному расчету
  • перечислением денежных средств на расчетный счет для юридических лиц
  • банковским переводом для физических.

Цены на поставляемые нами товар всегда ниже, чем у наших конкурентов.

Гарантия и возврат

Условия гарантийного обслуживания

  1. Гарантия действительна только при наличии гарантийного талона с указанием заводского номера изделия, гарантийного срока и печати поставщика.
  2. Гарантия предусматривает бесплатный ремонт изделия или замену запасных частей, комплектующих в течении гарантийного срока, указанного в гарантийном талоне.
  3. Заводской номер и наименование изделия должны соответствовать указанным в гарантийном талоне.
  4. Изделие снимается с гарантийного обслуживания в следующих случаях:
    1. Нарушения условий эксплуатации, изложенных в технической документации изделия, которые привели к выходу изделия из строя, включая неисправности, вызванные использованием нештатных аксессуаров;
    2. Нарушения гарантийных пломб, в случае наличия следов вскрытия или взлома корпуса изделия;
    3. Ремонта в неуполномоченном сервисном центре или самостоятельно (кроме элементов и источников питания, замена которых предусмотрена производителем);
    4. Использования изделия не по назначению;
    5. Нарушения правил хранения и транспортирования;
    6. Наличия внешних механических повреждений, включая повреждения разъёмов и контактов;
    7. Наличия внешних повреждений, вызванных стихией, пожаром, молнией, высоким напряжением;
    8. Попадания внутрь влаги, инородных предметов и т.п.
    9. Неправильном включении в сеть.
  5. Гарантия не распространяется на расходные материалы и прочие детали, имеющие ограниченный срок службы: элементы питания (в т.ч. аккумуляторы), имеющие ограниченную прочность.
  6. Недополученная в связи с появлением неисправности прибыль и другие косвенные расходы не подлежат возмещению.

Гарантия не распространяется на ущерб, причиненный другому оборудованию, работающему вместе с данным изделием.

Отзывы
Отзывы о товаре HVA45TD - высоковольтная СНЧ установка для испытаний кабелей с изоляцией из сшитого полиэтилена c модулем измерения тангенса угла диэлектрических потерь

Файлы для загрузки

jpg

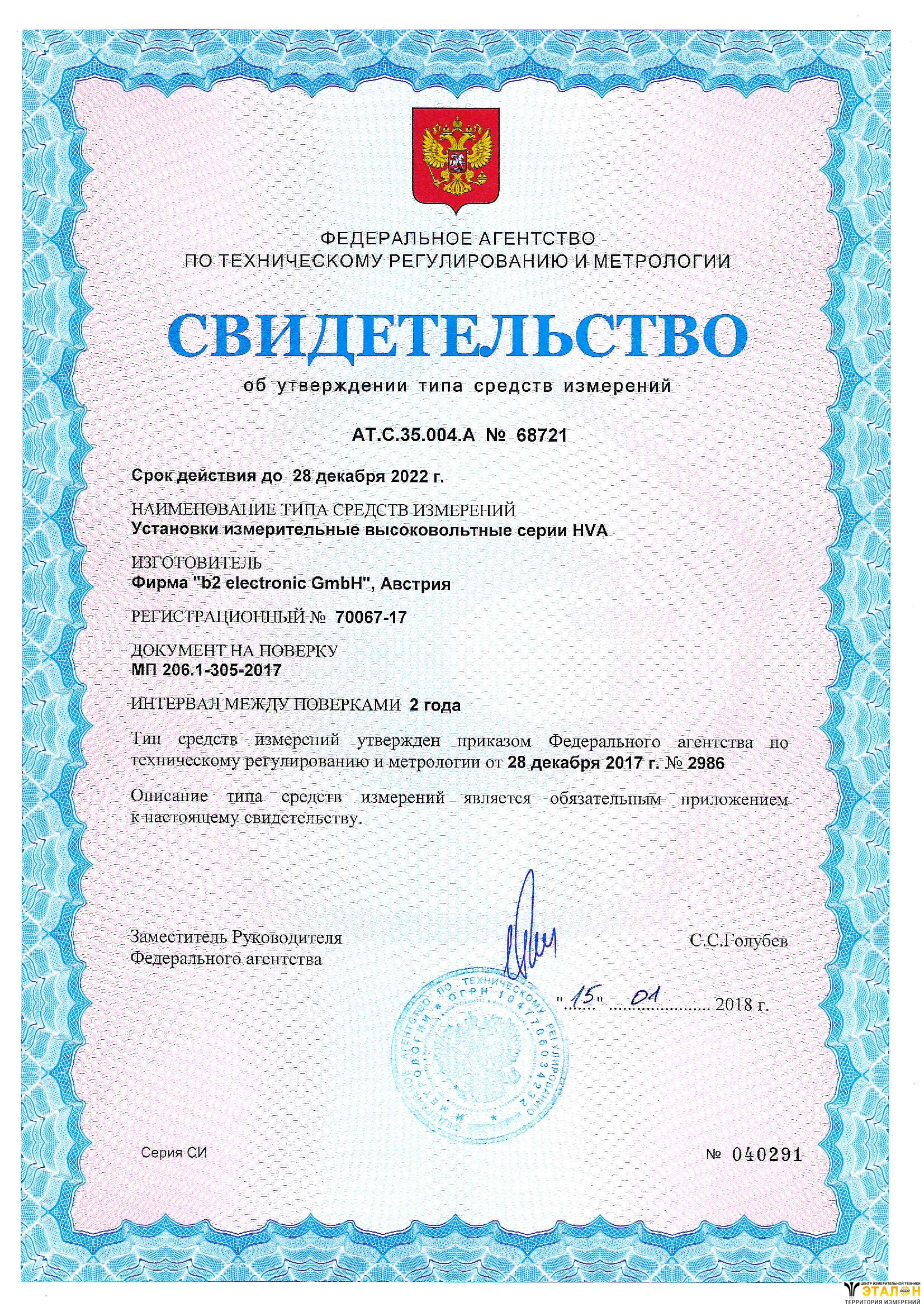

Госреестр РФ 70067-17
1.14 МБ

jpg

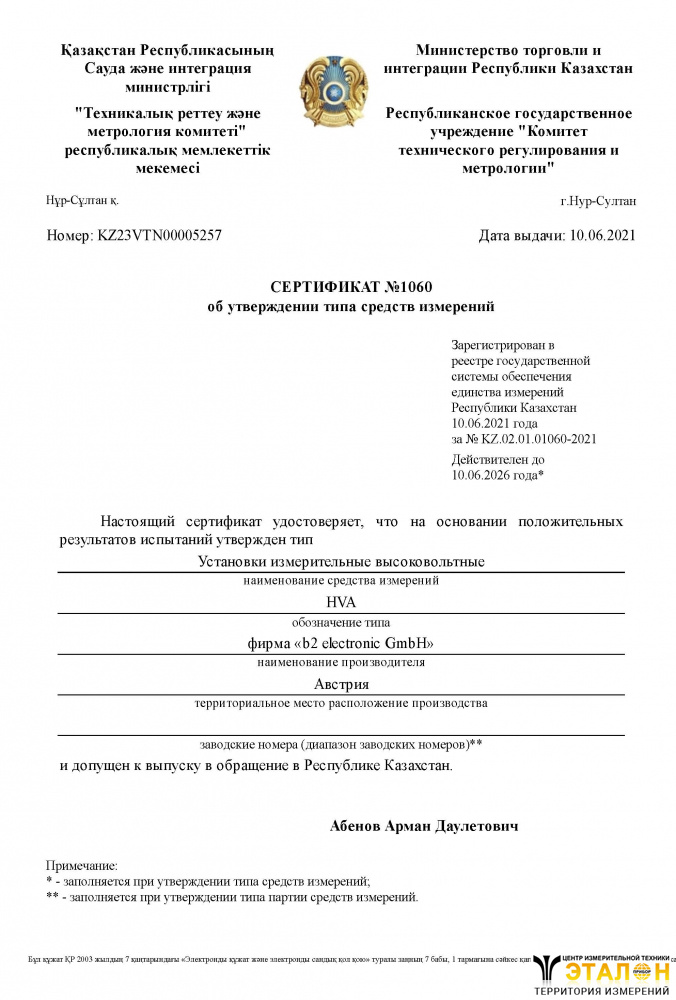

Сертификат об утверждении типа средств измерений. Казахстан
80.54 КБ

jpg
Сертификат официального дилера
