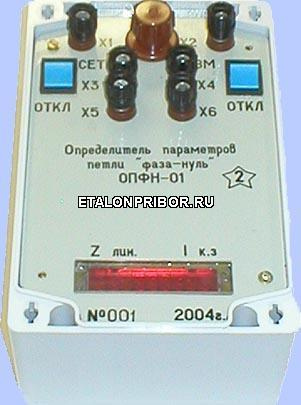

Назначение определителя параметров петли "фаза-нуль" ОПФН-01:
Определитель параметров петли "фаза-нуль" ОПФН-01 предназначен для определения полного сопротивления петли "фаза – нуль" и тока короткого замыкания, приведенного к номинальному напряжению 220 В, в промышленных сетях однофазного переменного тока 220 В с глухозаземленной нейтралью. Показатели и нормы качества электрической энергии в сети должны соответствовать ГОСТ 13109.
По условиям эксплуатации прибор относится к группе 1 по ГОСТ 14014 с расширенным диапазоном температур:
температура окружающего воздуха от минус 5 до 40 °С;
относительная влажность воздуха до 80 % (исключая конденсацию влаги);
атмосферное давление от 70 до 106,7 кПа (от 525 до 800 мм рт. ст.).
Технические характеристики прибора ОПФН-01:
Диапазон определения тока однофазного короткого замыкания (полного сопротивления петли "фаза-нуль" ) от 20 до 5000 А (от 11 до 0,044 Ом ).
Пределы допускаемого значения относительной погрешности измерения, в зависимости от определяемого тока короткого замыкания в рабочих условиях применения:
Диапазон определения тока КЗ, А | Диапазон определения полного сопротивления линии Z, Ом | Предел допускаемого значения относительной погрешности, % |
20 – 500 | 11 – 0,44 | 5 |
500 – 2000 | 0,44 – 0,11 | 10 |
2000 – 5000 | 0,11 – 0,044 | 20 |
более 5000 | менее 0,044 | не нормируется |
Электропитание прибора осуществляется от измеряемой цепи переменного тока.
Мощность, потребляемая прибором не более 4 ВА.
Время установления рабочего состояния не более 10 с.
Время между двумя последовательно проводимыми измерениями должно быть не менее 10 с.
Продолжительность непрерывной работы – не ограничена
Прибор сохраняет результаты последнего проведенного измерения при отключении от питающей сети.
Габаритные размеры не более 175 х 145 х 90 мм.
Масса в комплекте поставки не более 1,5 кг.
Средний срок службы в условиях эксплуатации – 20 лет.
Средняя наработка на отказ – 10000 часов.
Комплект поставки прибора ОПФН-01:
Наименование | Количество |
Определитель параметров петли "фаза-нуль" ОПФН – 01 | 1 |
Калиброванные соединительные провода | 2 |
Руководство по эксплуатации | 1 |
Чехол | 1 |
