Описание

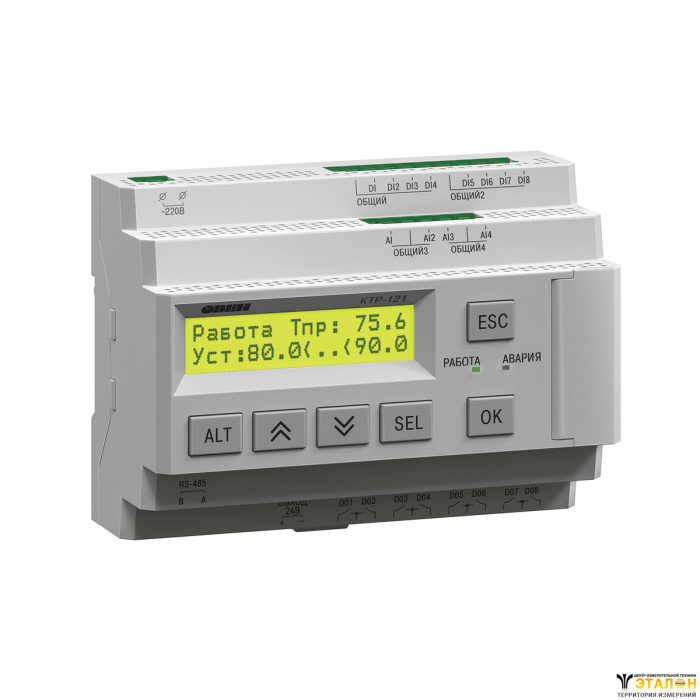

КТР-121.02 предназначены для управления каскадом котлов. Применяются на отопительных и производственных котельных с автоматизированными газовыми и жидкотопливными горелками. Каскадный контроллер – решение для автоматизации котельной с целью оптимизации ее работы и снижения затрат на обслуживание оборудования. Подробнее о всей линейке КТР-121

Регулирование температуры подачи в общем коллекторе или трубопроводе.
Погодозависимое регулирование температуры подачи воды.
Управление каскадом до 4-х котлов.
Совместимость с одно-, двухступенчатыми или модулируемыми горелками.
Автоматическая смена ведущего котла по времени наработки.
Контроль обратной связи каждой горелки.
Контроль безопасности котельной (Пожар, Загазованность, Давление газа на вводе, Взлом).
Контроль давления воды в общем коллекторе или трубопроводе.
Применение с датчиками РТ100/РТ1000 и 100М, NTC10k.

Расширение функциональных возможностей

Общекотельные аварии

Подключение к любому каскадному регулятору модуля ОВЕН ПРМ расширяет возможности контроля и диспетчеризации общекотельных аварий. Для использования функций модуля достаточно подключить модуль ПРМ к каскадному контроллеру по внутренней шине. Модуль ПРМ приобретается отдельно.

Входные сигналы

Контрольные лампы

Датчик загазованности СН4
Датчик загазованности СО
Датчик Охрана/Взлом
Пожарный сигнализатор
Реле минимального давления газа на вводе котельной
Реле максимального давления газа на вводе котельной
Положение ГК на вводе

Давление воды не норма
Авария загазованности СН4
Авария загазованности СО
Охрана/Взлом
Пожар
Давление газа на вводе не норма
Авария циркуляционных насосов
Авария насосов подпитки

Тепловые регуляторы контуров отопления и ГВС

Подключение к каскадному регулятору КТР-121.02 контроллеров линейки КТР-121.х.03.х обеспечивает возможность управления контурами отопления и ГВС. В комплекте с датчиками и исполнительными механизмами КТР-121.х.03.х осуществляет контроль и регулирование температуры и давления, управляет циркуляционными насосами контуров и контуров подпитки.

Удаленный контроль и управление котельной через облачный сервис OwenCloud

Облачный сервис OwenCloud включает в себя готовые шаблоны настроек для приборов КТР-121 и позволяет легко подключить приборы линейки КТР-121 для контроля и управления котельной в любое время из любого места.

Возможности:

Удаленный контроль и управление.
Просмотр данных и статистики работы котельной.
Аварийные уведомления на почту или SMS.
Отображение объектов на карте.
Сохранение и экспорт данных для составления отчетностей.

Необходимый запас устройств и резерв ЗИП обеспечивается модификацией КТР-121.00.00. Данное устройство поставляется без предустановленного алгоритма управления. Выбор алгоритма производится через программу-конфигуратор КТР-121. Ограничений в выборе алгоритма управления нет благодаря единой аппаратной базе всех устройств линейки КТР-121.

Основные технические характеристики

Параметр	Значение
	КТР-121-220.02.х	КТР-121-24.02.х
Диапазон напряжения питания, В	94…264 (номинальное 120…230 В при частоте 47…63 Гц)	19…30 (номинальное 24 В)
Гальваническая развязка	есть
Электрическая прочность изоляции, В	2830 (между входом питания и другими цепями)	1780 (между входом питания и другими цепями)
Потребляемая мощность, не более	17 ВА	10 Вт
Встроенный источник питания	есть	-
Выходное напряжение встроенного источника питания постоянного тока, В	24 ± 3	-
Ток нагрузки встроенного источника питания, мА, не более	100	-
Электрическая прочность изоляции (между выходом питания и другими цепями), В	1780	-
Сетевые возможности
Интерфейс связи	RS-485
Протокол связи	Modbus-RTU, Modbus-ASCII
Режим работы	Slave
Скорость передачи данных, бит/сек	9600, 14400, 19200, 38400, 57600, 115200
Конструкция
Тип корпуса	Для крепления на DIN-рейку (35 мм)
Габаритные размеры, мм	123×90×58
Степень защиты корпуса по ГОСТ 14254-96	IP20
Масса контроллера, кг, не более (для всех вариантов исполнений)	0,6
Средний срок службы, лет	8
Дискретные входы
Количество входов	8
Номинальное напряжение питания, В	230 (переменный ток)	24 (постоянный ток)
Максимально допустимое напряжение питания, В	264 (переменный ток)	30 (постоянный ток)
Тип подключаемого датчика	Механические коммутационные устройства (реле, контакты кнопок и выключателей)
Ток «логической единицы», мА	0,7…1,45	2…4
Ток «логического нуля», мА	0…0,5	0…0,5
Уровень сигнала, соответствующий «логической единице», В	159…264	15…30
Минимальная длительность импульса, воспринимаемая дискретным входом, мс	50	2
Максимальное время реакции контроллера (изменения значения ВЭ связанного с дискретным входом), мс	100	30
Гальваническая развязка	Групповая, по 4 входа (1–4 и 5–8)
Электрическая прочность изоляции, В	1780 между группами входов
	2830 между другими цепями контроллера
Аналоговые входы
Количество	4
Тип датчика	Pt1000/Pt100: α = 0,00385 1/°С (–200...+850 °C); 100M: α = 0,00426 1/°С (–180...+200 °C); 4...20 мА; NTC10k: R25=10000(B25/100=3950(-20...+125 °C))
Предел основной приведенной погрешности, %	±0,5
Период обновления результатов измерения четырех каналов, мс, не более	10
Гальваническая развязка	Отсутствует
Дискретные выходы
Количество выходных устройств	8
Тип выходного устройства	Дискретный, релейные (нормально-разомкнутые контакты)
Гальваническая развязка	Индивидуальная
Электрическая прочность изоляции, В	2830
Коммутируемое напряжение в нагрузке, В, не более
– для цепи постоянного тока	30 (резистивная нагрузка)
– для цепи переменного тока	250 (резистивная нагрузка)
Допустимый ток нагрузки, не более	5 А	3 А
Допустимый ток нагрузки, мА, не менее	10 (при 5 В постоянного тока)
Механический ресурс реле, циклов, не менее	10 000 000
Индикация и элементы управления
Тип дисплея	Текстовый монохромный ЖКИ с подсветкой, 2×16 символов
Дискретные индикаторы	Два светодиодных индикатора (красный и зеленый)
Количество механических кнопок	6

Схемы подключения

Схема подключения модификации 02.20

Схема подключения модификации 02.40

Схема подключения модификации 02.41

Схема подключения модификации 02.хх+ПРМ

Обозначения на схеме

Т_п – Температура прямой воды

Р_п – Давление прямой воды (4…20 мА)

Т_н – Температура наружного воздуха

В4(1, 2, 3, 4) – Подтверждение розжига горелки котла

S3(1, 2, 3, 4) – Сигнал горелки (НО) или сигнал разрешающей цепи (НЗ)

Аварийный останов – Команда аварийного останова котельной

Старт/Стоп – Внешняя кнопка Старт/Стоп

Т1-Т2(1, 2, 3, 4) – Запуск первой ступени (запрос на розжиг)

Т6-Т7-Т8(1, 2, 3, 4) – Запуск второй ступени или модуляция

Авария общая – Лампа сигнализации аварии
