ОВЕН ПР200 – это свободно программируемое реле. Применяется для решения локальных задач автоматизации: водоподготовка, водоочистка, вентиляция, отопление и др.

Написание алгоритма осуществляется пользователем с помощью бесплатной среды программирования OWEN Logic. Подключение к ПК производится посредством стандартного MiniUSB-кабеля (USB – MiniUSB). Для интеграции в SCADA-системы и управления внешними устройствами в прибор может быть установлено до 2-х интерфейсов RS-485 с поддержкой протоколов Modbus RTU/ASCII.

Для увеличения количества дискретных входов/выходов программируемого реле ОВЕН ПР200 применяются модули расширения ОВЕН ПРМ.

Напряжение питания: ~230 В или =24 В.
Встроенный источник питания =24 В для питания датчиков с аналоговым выходом (в модификациях на 230 В и аналоговыми входами).
4 аналоговых входа 4…20 мА, 0…10 В, 0…4 кОм. Могут работать в режиме дискретного входа.
Встроенный шунтирующий резистор для входа 4…20 мА.
Аналоговые выходы 0…10 В или 4…20 мА.
Дискретные выходы: э/м реле или транзисторные ключи.
До двух встроенных интерфейсов RS-485.
USB-порт – для программирования (miniUSB).
Встроенные часы реального времени, срок службы 10 лет.
Гальваническая развязка входов до 2830 В.
Экспорт данных в OwenCloud.

Возможности символьного индикатора ПР200

Видимая область символьного индикатора: 2 строки по 16 символов.
Поддержка кириллицы и латиницы.
Возможность корректировки параметров программы пользователя.
Возможность корректировки параметров прибора (сменить тип датчика, масштабировать шкалу измерений, настроить яркость подсветки, изменить настройки портов и т.п.)

Конструктивные особенности

Автоматный корпус
Ширина корпуса 7 «автоматов» (7din), что позволит разместить прибор как в большом шкафу, так и в малом с автоматическими выключателями.
Съемные клеммники – для удобства монтажа.
«Ключи» для предотвращения неправильного подключения.

Модули расширения и аксессуары для ПР200

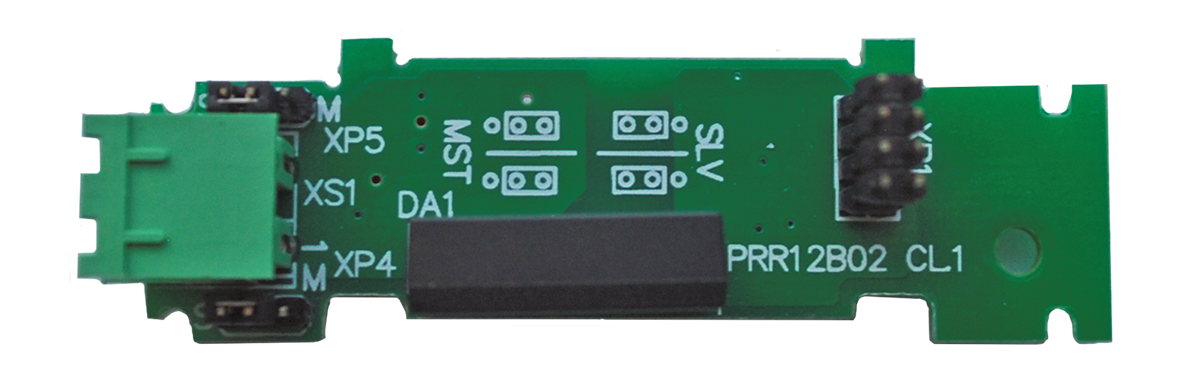

Интерфейсная плата ПР-ИП485

Интерфейсная плата ОВЕН ПР-ИП485 применяется для добавления интерфейса RS-485 в программируемое реле ОВЕН ПР200 (необходимость оговаривается при заказе). Всего можно установить два интерфейса RS-485. Интерфейсная плата может устанавливаться пользователем самостоятельно.

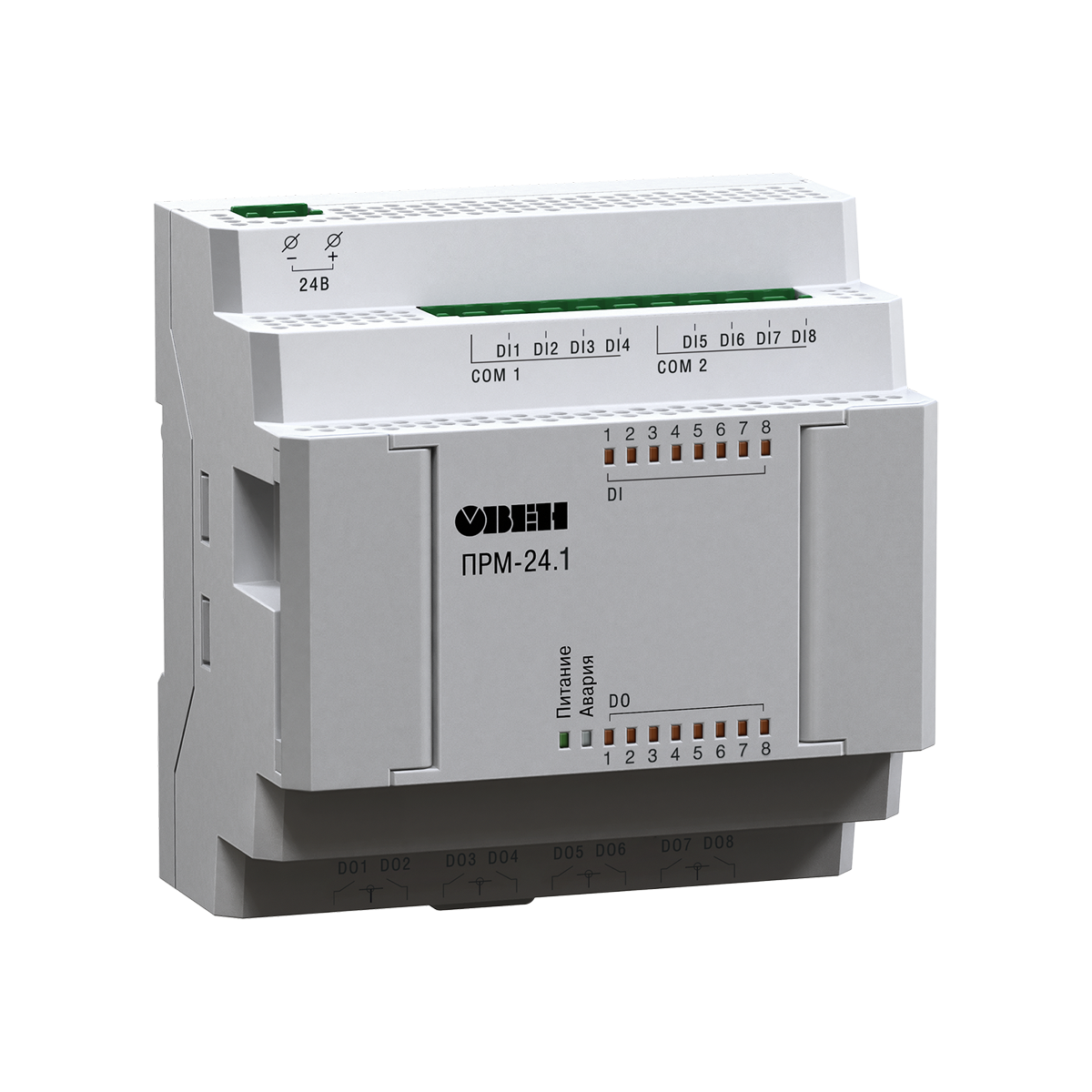

Модуль расширения ОВЕН ПРМ

Модули расширения ОВЕН ПРМ предназначены для увеличения количества входов и выходов программируемого реле ОВЕН ПР200:

ПРМ-1 – для увеличения дискретных входов и выходов;
ПРМ-3 – для увеличения аналоговых входов и выходов.

Подключение модулей осуществляется по внутренней шине. К ПР200 можно подключить до двух модулей расширения ввода/вывода. Модули имеют свое независимое питание, что повышает надежность системы. Выпускаются две модификации по питанию: 230 В и 24 В, причем можно использовать ПР200 и модули ПРМ с разным типом питания.

Основные технические характеристики

Модификации ПР200

Модификация	Питание	Встроенный блок питания	Входы			Выходы			RS-485, шт
Модификация	Питание	Встроенный блок питания	Всего	DI	AI	Всего	DO	AO	(выбирается при заказе)
ПР200-220.1.х	~230 В	–	8	8 ДФ	–	6	6 Р	–	0, 1, 2
ПР200-220.2.х	~230 В	100 мА	12	8 ДФ	4 А	10	8 Р	2 И	0, 1, 2
ПР200-220.3.х	~230 В	100 мА	12	8 ДФ	4 А	8	8 Р	–	0, 1, 2
ПР200-220.4.х	~230 В	100 мА	12	8 ДФ	4 А	10	8 Р	2 У	0, 1, 2
ПР200-220.5.х	~230 В	100 мА	12	8 ДФ	4 А	12	8 Р 4 К	–	0, 1, 2
ПР200-220.21.х	~230 В	–	8	8 Д	–	6	6 Р	–	0, 1, 2
ПР200-220.22.х	~230 В	100 мА	12	8 Д	4 А	10	8 Р	2 И	0, 1, 2
ПР200-220.23.х	~230 В	100 мА	12	8 Д	4 А	8	8 Р	–	0, 1, 2
ПР200-220.24.х	~230 В	100 мА	12	8 Д	4 А	10	8 Р	2 У	0, 1, 2
ПР200-220.25.х	~230 В	100 мА	12	8 Д	4 А	12	8 Р 4 К	–	0, 1, 2
ПР200-24.1.х	=24 В	–	8	8 Д	–	6	6 Р	–	0, 1, 2
ПР200-24.2.х	=24 В	–	12	8 Д	4 А	10	8 Р	2 И	0, 1, 2
ПР200-24.3.х	=24 В	–	12	8 Д	4 А	10	8 Р	–	0, 1, 2
ПР200-24.4.х	=24 В	–	12	8 Д	4 А	10	8 Р	2 У	0, 1, 2
ПР200-24.5.х	=24 В	–	12	8 Д	4 А	12	8 Р 4 К	–	0, 1, 2

Дискретные входы

Тип дискретного входа	ДФ дискретный фазовый (в модиф. ПР200-220.х.х)	Д дискретный (в модиф. ПР200-24.х.х, ПР200-220.2х)	А аналоговый при использовании в дискретном режиме
Тип подключаемых датчиков	коммутационные устройства (контакты кнопок, выключателей, герконов, реле и т.п.)
Тип подключаемых датчиков	–	датчики, имеющие на выходе транзистор p-n-p типа с открытым коллектором
Напряжение питания дискретных входов	90...264 В	15…30 В	15…30 В
Максимальный ток дискретного входа	не более 1,5 мА	не более 5 мА	не более 5 мА
Ток «логической единицы»	0,75…1,5 мА	3…5 мА	3…5 мА
Ток «логического нуля»	0...0,5 мА	0...1 мА	0...1 мА
Уровень «логической единицы»	159…264 В	15…30 В	Задается программно из диапазона 0…10 В
Уровень «логического нуля»	0…40 В	-3…+5 В	-3…+5 В
Гальваническая развязка	групповая по 4 входа (1-4, 5-8)		–
Электрическая прочность изоляции	2830 В, групповая – 1780 В		–

Аналоговые входы

Тип аналогового входа	А
Тип измеряемых сигналов	0…10 В 4…20 мА 0…4 кОм
Входное сопротивление	61 кОм
Предел основной приведенной погрешности	±0,5 %
Разрешающая способность АЦП	12 бит
Период обновления результатов измерения четырех каналов	не более 10 мс
Дополнительная приведенная погрешность, вызванная изменением температуры на 10 °С в пределах рабочего диапазона температур	±0,25 %

Дискретные выходы

Тип дискретного выхода	Р	К
Максимально допустимый ток нагрузки	5 А при напряжении не более 250 В переменного тока и cosφ > 0,95; 3 А при напряжении не более 30 В	200 мА при напряжении не более 60 В

Аналоговые выходы

Тип аналогового выхода	И	У
Диапазон выхода	4…20 мА	0…10 В

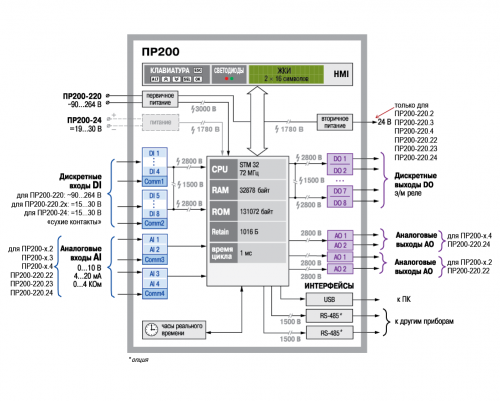

Функциональная схема

Габаритные размеры ОВЕН ПР200

Схемы подключения

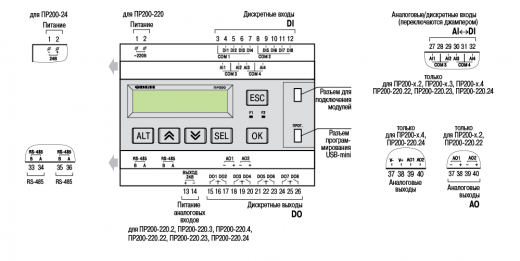

Общая схема подключения ПР200

Схемы подключения датчиков

Подключение дискретных датчиков =24 В с выходом типа «сухой контакт» (для модификаций ПР200-24, ПР200-220.2Х)

Подключение дискретных датчиков ~220 В с выходом типа «сухой контакт» ( Для модификаций ПР200-220.х, кроме ПР200-220.2Х)

Схема подключения к ПР200 трехпроводных дискретных датчиков, имеющих выходной транзистор p-n-p–типа с открытым коллектором

Схемы подключения к аналоговым входам

Подключение активного датчика с выходом типа «Ток 4…20 мА» (к входам I10… I12 аналогично)

Подключение активных датчиков с выходом типа «Напряжение 0…10 В» (к входам I10… I12 аналогично)

Подключение сопротивления с диапазоном 0…4000 Ом

Схемы подключения нагрузки

Схема подключения нагрузки к ВЭ типа Р

Схема подключения нагрузки к ВЭ типа И

Схема подключения нагрузки к ВЭ типа У

Схема подключения нагрузки к ВЭ типа К

Развернуть полное описание

Комплект поставки

Прибор ПР200
Краткое руководство по эксплуатации
Паспорт и гарантийный талон
Комплект клеммных соединителей
