Искор-222 - корреляционный течеискатель
РОССИЯ и СНГ
(0)

РОССИЯ и СНГ

Искор-222 - корреляционный течеискатель

Цена:
по запросу
В корзину
Купить в 1 клик
В избранное
Наличие уточняйте
Характеристики
Производитель —
РОССИЯ и СНГ
Гарантия —
24 месяца
Сохранить PDF Распечатать
Посетителей сейчас
просматривают товар: 2
Стоимость доставки от 800 ₽ (уточнять у менеджера)
Срок доставки: 2 - 10 дней при наличии товара на складе
Безналичный расчет для юридических лиц
Более 350 брендов
Самые лучшие
цены
Техническая
документация
Быстрая доставка
по России
Сервисный
центр
  • Описание
  • Комплект поставки
  • Доставка и оплата
  • Гарантия и возврат
  • Отзывы
Описание

Особенности корреляционного течеискателя ИСКОР-222:

Рекомендуемые области применения:

  • Теплосети;
  • Водоканал;
  • Продуктопроводы.

Назначение:

  • Определение корреляционным методом местоположения утечек из трубопроводов;
  • Проведение трассировки пассивным методом;
  • Уточнение местам утечки акустическим течеискателем;
  • Создание информационной базы данных состояния трубопроводов и результатов диагностики трубопроводов.

Выполняемые функции:

  • Поиск места разгерметизации трубопровода;
  • Поиск подземных коммуникаций (кабели, трубопроводы) пассивным методом.

Основные преимущества:

  • Наличие радиоканалов;
  • Высокая помехозащищенность;
  • Оперативность и скорость расчетов;
  • Ударозащищенные водонепроницаемые датчики;
  • Малые габариты и вес;
  • Высокая точность определения мест разгерметизации, удобство в эксплуатации;
  • Возможность обнаружения подземных коммуникация в пассивном режиме («ШП», 50 и 100 Гц);
  • Уточнение места утечки акустическим методом в режимах «спектр» и «график».

Применение:

  • Для систем водоснабжения и теплосетей (как для распределительных, так и магистральных), выполненных из чугунных, стальных и пластиковых труб;
  • Для диагностики и контроля герметичности нефтепродуктопроводов, работающих в условиях высокого давления.

Технические характеристики корреляционного течеискателя ИСКОР-222:

Параметр Значение
Диапазоны: (при скорости звука 1300м/сек) Точность Диаметр контролируемого трубопровода, мм 100, 250, 500, 1000, 2000 м 0,1% от диапазона 25 ... 800
Дальность радиосвязи , м до 200
Минимальное давление в трубопроводе, кг/см2 1,5
Фильтры: нижних частот/верхних частот Гц 100, 300, 600/630, 1250, 2500
Рабочие частоты коррелятора, Гц 60 ... 5000
Питание вычислителя коррелятора, В 4 шт. типа «АА» Ni-Mh, 2,3 А/ч, аккумуляторы
Радиосвязь с внешним модулем 2,4 ГГц
Температура окружающей среды, ºС -20 ... +40
Дисплей Графический, LCD, 320х240 точек
Корпус IP42
Размеры 125х227х45 мм
Масса 1,0 кг
Генератор "АГ-144.1"
Частоты генерируемого сигнала, Гц
Частоты SIN f1 / f2 / f3, ±0,1% 512/1024/8192
Частоты следования ударов нч / сч / вч 0,5/1/2
Режимы генерации «SIN» «непрерыв»
«SIN» «»
«SIN» «3част»
«УДАР»
Выходные параметры синусоидальной генерации
Максимальное выходное напряжение, В
при автономном питании
с добавлением внешнего аккумулятора 12/24В
- при питании от сетевого блока		 220
330
140
Выходная мощность, Вт
при автономном питании
с добавлением внешнего аккумулятора 12/24В
- при питании от сетевого блока		 От 7,5 до 120
От 45 до 180
От 18 до 72
Допустимое сопротивление нагрузки любое (0…∞)
Согласование с нагрузкой автоматическое
Источники питания Встроенный акк.комплект
Сетевой блок питания
Габаритные размеры электронного блока (кейса), не более, мм 250х215х165
Вес электронного блока, не более, кг 8,2
Условия эксплуатации
Допустимый диапазон температур окружающей среды при эксплуатации минус 30…+45ºС
Класс климатической защиты IP54
Приемник "АП-027"
ПАРАМЕТР ДАТЧИКИ
ЭМД/ДКИ/ДОДК/КИ АД
Вид работы в зависимости от датчика Определяется автоматически, при подключении датчика
Вид принимаемого сигнала Выбирается оператором как «непрерывный / импульсный» Выбирается оператором как «течепоиск (непрерывный сигнал) / акустический трассопоиск (импульсный сигнал)»
Частоты переключаемых полосовых фильтров Центральная частота квазирезонансного фильтра 50/60Гц, 100…450Гц через 50Гц, 120…540Гц через 60Гц, 512Гц, 1024Гц, 8192Гц, 33кГц. Ограничение диапазона «снизу» 0,1 / 0,15 / 0,21 / 0,31 / 0,45 / 0,65 / 0,95 / 1,38 кГц.
Ограничение диапазона «сверху» 2,00 / 1,38 / 0,95 / 0,65 / 0,45 / 0,31 / 0,21 / 0,15 кГц.
«Широкая полоса» (частотный диапазон) 0,05…8,6 кГц 0,09…2,2 кГц
Коэффициент усиления электрического тракта и динамический диапазон входного сигнала 100 dB 120 dB
Визуальная индикация ЖКИ - символы и значения выбираемых режимов и параметров - анимированная шкала уровня входного сигнала - цифровое значение и анимированная шкала уровня выходного сигнала - график (движущаяся диаграмма) уровня выходного сигнала - частотный спектр выходного сигнала - цифровое и графическое отображение уровней выходного сигнала записанных в «памяти»
Звуковая индикация Головные телефоны – натуральный широкополосный или отфильтрованный сигнал.
Головные телефоны -синтезированный звук ЧМ. -
Встроенный излучатель - синтезированный звук ЧМ.
Питание Напряжение 4…7В. - аккумуляторы «тип АА» 1,2В 4шт. в комплекте с зарядным устройством, питающимся от осветительной (220В) или бортовой (12В) сети или - щелочные (алкалиновые) батареи «тип АА» 1,5В 4шт.
Время непрерывной работы, не менее 20 часов
Допустимый диапазон температур окружающей среды при эксплуатации -20ºС…+50ºС
Класс защиты от внешних воздействий IP54
Габаритные размеры электронного блока 220*102*42 мм
Масса электронного блока, не более 0,46 кг
Электромагнитный датчик "ЭМД-247"
Тип преобразователя резонансная ферритовая магнитная антенна
Частота резонанса, Гц 50…60 Гц /100 Гц / 512 Гц / 1024 Гц / 8192 Гц / 33 кГц
Тип питания от приемника
Коммутация резонанса принудительная (управляется приемником)
Датчик акустический "АД-227"
Чувствительность, V/g 5
Габаритные размеры прибора, не более, мм 105х75
Масса, не более, кг 1,5
Индуктивная антенна "ИЭМ-301.3"
Максимальная мощность, подводимая к «рамке», не более Вт 10
Модуль полного комплексного сопротивления на частоте 8192 Гц, Ом 36
Тип корпуса пластмассовый, герметичный
Механизм ударный "УМ-112М"
Рабочее положение крепления ударного механизма на трубу:
допустимое -
оптимальное для максимальной дальности трассировки -
любое
верхнее
Длина соединительного кабеля, не менее, м 5
Диаметр исследуемой трубы, мм от 50
Габаритные размеры, не более, мм 90 х 200
Масса комплекта, не более, кг 3
Развернуть полное описание

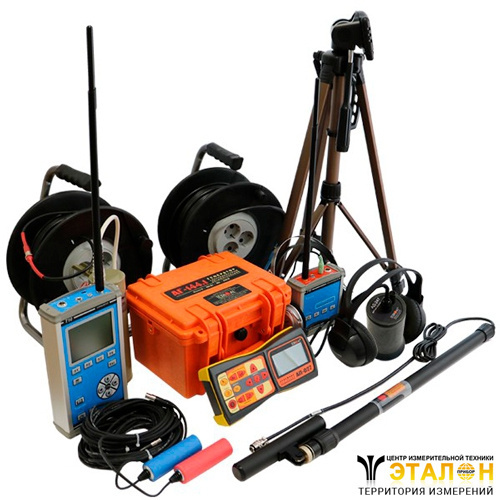

Комплект поставки
№ Наименование Количество
1 Корреляционный течеискатель (ВУ) 1
2 Внешний модуль 1
3 Датчик 2
4 Антенна 2
5 Удлинитель сигнального провода на катушках (25 м) 2
6 Штатив 1
7 Сетевой адаптер 2
8 Аккумуляторные батареи Ni-Mh типа «АА» 8
9 Генератор АГ-114.1 1
10 Приемник АП-027 1
11 Акустический датчик АД-227 1
12 Электромагнитный датчик ЭМД-247 1
13 Ударный механизм УМ-112 1
14 Руководство по эксплуатации 1
15 Транспортные сумки 1
