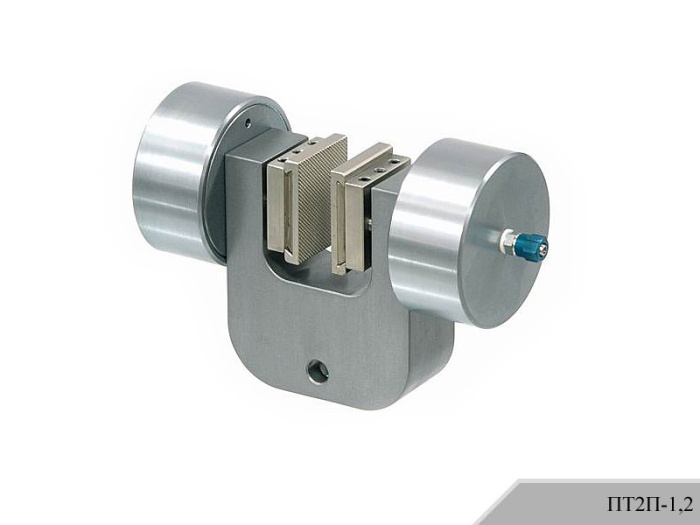

Пневмозахват универсальный используется для испытаний образцов из пластмасс, бумаги, текстиля, алюминия, латуни, металлической фольги и других материалов с усилием растяжения до 1,2 кН.
Зажим образцов осуществляется пневматическим способом. Ход штока от 0 до 15 мм (может быть отрегулирован от 10 до 25 мм)
Варианты поверхности зажимных губок:
Предусмотрены зажимные губки, состоящие из основания и сменных вставок –вкладышей (В):
Параметры | ПТП-1,2-10 (2П) | ПТП-1,2-20 (2П) | ||||||||||
Г | Р | З | V | V1 | B | Г | Р | З | V | V1 | B | |
Макс. нагрузка растяжения, кН |
1,2 | |||||||||||
Давление, Мпа |
0,7 – 1,6 | |||||||||||
Толщина образца, не более / диаметр, мм |
10 | 8 | 10 | Ø (2-9) | Ø (3-9) | 10 | 20 | 20 | 20 | Ø (2-20) | Ø (3-20) | 20 |
Размер зажимных губок, мм |
30×30 | |||||||||||
30×50 | - | - | 30×50 | 30×50 | - | - | 30×50 | |||||
30×80 | - | - | 30×80 | 30×80 | - | - | 30×80 | |||||
30×100 | - | - | 30×100 | 30×100 | - | - | 30×100 | |||||
Поверхность зажимных губок |
гладкая | резиновая | зубчатая |
V- образная |
V- образ рифленая |
волно- образная |
гладкая | резиновая | зубчатая |
V- образная |
V- образ рифленая |
волно- образная |
Габаритные размеры, мм |
134×58 |
Параметры | ПТП-1,2-30 (2П) | ПТП-1,2-50 (2П) | ||||||||||
Г | Р | З | V | V1 | B | Г | Р | З | V | V1 | B | |
Макс. нагрузка растяжения, кН |
1,2 | |||||||||||
Давление, Мпа |
0,7 – 1,6 | |||||||||||
Толщина образца, не более / диаметр, мм |
30 | 30 | 30 | Ø (2-30) | Ø (3-30) | 30 | 30 | 30 | 30 | Ø (2-50) | Ø (3-50) | 30 |
Размер зажимных губок, мм |
30×30 | |||||||||||
30×50 | - | - | 30×50 | 30×50 | - | - | 30×50 | |||||
30×80 | - | - | 30×80 | 30×80 | - | - | 30×80 | |||||
30×100 | - | - | 30×100 | 30×100 | - | - | 30×100 | |||||
Поверхность зажимных губок |
гладкая | резиновая | зубчатая |
V- образная |
V- образ рифленая |
волно- образная |
гладкая | резиновая | зубчатая |
V- образная |
V- образ рифленая |
волно- образная |
Габаритные размеры, мм |
134×58 |
