Описание:

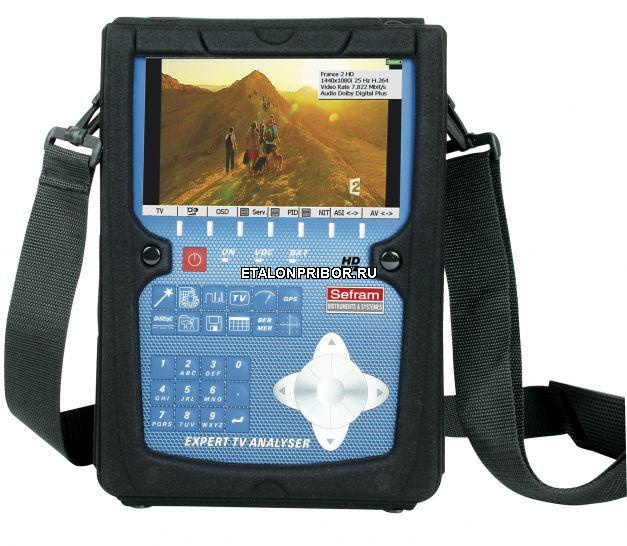

Прибор SEFRAM 7865HDT2 выполняет все необходимые измерения DVB-T, DVB-H, (COFDM), DVB-C (QAM),MPEG2 и MPEG4, DVB-S и DVB-S2 (QPSK/8PSK), DVB-T2. Панорамный дисплей отображает все параметры выбранного канала.Прибор SEFRAM 7865HDT2 существенно экономит время при настройке антенн благодаря быстродействию, NIT, Cell-ID, переходным характеристикам, режиму checksat (поиск спутников) и автонастройке.
При весе всего лишь 2,1 кг, прибор идеально подходит для всех измерений в полевых условиях. Его компактность обеспечивает надежность и удобство в эксплуатации.Считывать данные измерений с панорамного 7-дюймового ЖК-дисплея (16:9) значительно удобнее, чем с любого другого аналогичного прибора.
Особенности:
Технические характеристики:
Характеристики моделей |
7861 |
7861HD |
7862 |
7862HD |
7863HD |
7865HD |
7865HDT2 |
7866HD |
Частотный диапазон |
Наземный 45-865 МГц Спутниковый 950-2150 МГц |
Наземный 45-865 МГц Спутниковый 950-2150 МГц |
Наземный 45-865 МГц Спутниковый 950-2150 МГц |
Наземный 45-865 МГц Спутниковый 950-2150 МГц |
Наземный 5-865 МГц |
Наземный 5-865 МГц Спутниковый 950-2150 МГц |
Наземный 45-865 MГц Спутниковый 950-2150 MГц |
Наземный 5-865 МГц Спутниковый 950-2150 МГц |
Стандарт DVB-T/H |
+ |
+ |
+ |
+ |
|
+ |
+ |
+ |
СтандартыDVB-S, DVB-S2 |
+ |
+ |
+ |
+ |
|
+ |
+ |
+ |
СтандартDVB-C |
|
|
+(45-865МГц) |
+(45-865МГц) |
+ |
+ |
+ |
+ |
СтандартTV MPEG2 |
+ |
+ |
+ |
+ |
+ |
+ |
+ |
+ |
Стандарт TVMPEG4 - H264 (ТВ высокой чёткости, HDTV) |
|
+ |
|
+ |
+ |
+ |
+ |
+ |
Скоростной спектральный анализ |
+ |
+ |
+ |
+ |
+ |
+ |
+ |
+ |
Режим контроля спутника |
+ |
+ |
+ |
+ |
|
+ |
+ |
+ |
Диаграмма созвездий с изменением масштаба |
|
|
+ |
+ |
+ |
+ |
+ |
+ |
Графическое отображение измерений |
|
|
|
|
+ |
+ |
+ |
+ |
Измерение сигналов беспроводного Интернета Wi-Fi* |
+* |
+* |
+* |
+* |
|
+* |
+* |
+* |
GPS |
|
|
|
|
|
|
+ |
+ |
Выходной порт TS-ASI |
|
|
|
|
|
+ |
+ |
* с дополнительными принадлежностями
Технические характеристики |
Наземный диапазон |
Спутниковый диапазон |
||||
Частота |
||||||
Диапазон |
5-865 МГц |
950-2150 МГц |
||||
Разрешение |
измерение 25 кГц, отображение 1 кГц |
измерение 25 кГц, отображение 1 кГц |
||||
Измерения уровня |
||||||
Динамический диапазон |
20-120 дБмкВ |
30-110 дБмкВ |
||||
Минимальный уровень шума |
5 дБмкВ, типовое значение |
|
||||
Единицы измерений |
дБмкВ, дБмВ, дБм, В |
дБмкВ, дБмВ, дБм, В |
||||
Погрешность |
±2дБ ± 0,05 дБ/°C |
±3дБ ± 0,05дБ/°C |
||||
Разрешающая способность |
0,1 дБ |
0,1дБ |
||||
Фильтры |
Автоматические в соответствии с выбранным стандартом 100 - 300 кГц |
|
||||
Вход |
Разъемы F или BNC 75 Ом |
Разъемы F или BNC 75 Ом |
||||
Максимальное допустимое напряжение |
80 В пост. тока, 80 В средне кв./ 50Гц |
80 В пост. тока, 80 В средне кв. / 50 Гц |
||||
Стандарты |
B, G, D, K, I, L, M, N, FM, несущая, QAM, C-OFDM |
PAL, SECAM, NTSC, DVB-S, DVB-S2, DSS |
||||
Измерения |
V, C/N, V/A1, V/A2 в соответствии с выбранным стандартом |
RF, C/N |
||||
Скоростной спектральный анализ |
||||||
Сверхскоростной режим |
100 мс типовое значение (10 раз/с) |
100 мс типовое значение (10 раз/с) |
||||
Специальный режим |
да, со всей информацией по измерению спектра |
да, со всей информацией по измерению спектра |
||||
Фильтры |
автоматические в соответствии с выбранным диапазоном (100, 300, 1000 кГц) |
1МГц |
||||
Аттенюатор |
автоматический в соответствии с выбранной частотой (от 0 до 60 дБ, с шагом 5 дБ) |
автоматический (от 0 до 60 дБ, с шагом 5 дБ) |
||||
Динамика(дисплей) |
60 дБ (10 дБ/деление), 30 дБ (5дБ/деление) |
60 дБ (10 дБ/ деление), 30 дБ (5дБ/ деление) |
||||
Диапазон |
10 МГц до полного диапазона в 1, 2, 5 шагов |
10 МГц до полного диапазона в 1, 2, 5 шагов |
||||
Карта измерений |
||||||
Ёмкость |
прокрутка 12 программ |
|||||
Дисплей |
графический (гистограмма) |
|||||
Режим контроля спутника |
||||||
- |
быстрый поиск спутника, простая или двойная система шумопонижения |
|||||
- |
30 спутников типовое значение, с загруженной базой данных по Европе |
|||||
- |
4 канала на спутник, может настраиваться пользователем |
|||||
Память |
||||||
Сохранение |
внутренняя энергонезависимая память, USB-карта (поставляется дополнительно) |
|||||
Данные |
расположение, данные измерений (уровень, BER/MER, карта частот, спектр...) |
|||||
Ёмкость |
320 K (1000 файлов или папок максимум) |
|||||
Вспомогательные входы и выходы |
||||||
Интерфейсы |
2 x USB (A и мини B), Ethernet 10 base T |
|||||
Блокпитания |
jack 3,5мм, 15 В максимум, 6 Aмаксимум |
|||||
Аудио/ Видео |
Вход / Выход аудио и видео |
|||||
Выход асинхронного последовательного интерфейса (ASITS) |
да, соединитель BNC на верхней панели |
|||||
Дистанционное питание и управление |
||||||
Напряжение |
5/13/18 В, 500 мА максимум |
13/18 В, 500 мА максимум |
||||
DiSEqC |
- |
DiSEqC 1.2 |
||||
22 кГц |
- |
22 кГц, MiniDiSEqC, ToneBurst |
||||
Цифровые измерения |
DVB-T/H | DVB-T2 | DVB-C | DVB-S | DVB-S2 | |
Битовый коэффициент ошибок (BER) |
CBER (до алгоритма Витерби) VBER (после алгоритма Витерби) UNC (потерянные пакеты) |
LDPC, BCH, FER (frame error) |
BER (докода Рида-Соломона) UNC (потерянные пакеты) |
CBER, VBER, UNC |
LDPC, BCH, PER |
|
Коэффициент ошибок модуляции (MER) |
5-35дБ |
5-35дБ |
От 20 до 40дБ |
0-20дБ |
||
Скорость передачи символов |
- |
- |
От 5 до7 Мс/с |
DVB-S:1-45 Мс/с DVB-S2: 1-36 Мс/с 8PSK: 1-31 Мс/с |
||
Ширина полосы |
6МГц, 7 МГц, 8 МГц |
5MHz, 6MHz, 7 MHz, 8 MHz |
- |
- |
||
Модуляция |
автоматическая |
SISO, MISO, single and multi PLP |
16, 32, 64, 128, 256 – увеличение масштаба |
QPSK и8PSK |
||
Защитный интервал |
Автом. / ручн. |
Автоматический |
- |
- |
||
Обращённый спектр |
Ручной |
Автоматический |
- |
- |
||
Стандарт |
EN 300-744 |
ETS 302-755 |
ITUJ83 - Приложения А и В |
EN 300-421 |
EN302 307 |
|
Стандарт NICAM |
||||||
Частота |
45-865МГц |
- |
||||
Стандарт |
B, G, D, K, I, L |
- |
||||
Измерения уровня |
да |
- |
||||
Эхо-сигналы / импульсная характеристика |
||||||
Динамический диапазон |
30 дБ, 67км (на 8k) |
- |
||||
Единицы измерений |
мкс, км, мили |
- |
||||
ТВ изображение и звук |
||||||
Аналоговые программы |
да |
- |
||||
Цифровые программы (открытоговещания) |
SD (стандартное разрешение) и HD (высокой четкости) |
SD(стандартное разрешение) и HD (высокойчеткости) |
||||
Звук |
аналоговый, MPEG-1, MPEG-2, AAC, HE AAC, Dolby® Digital, Dolby® Digital Plus |
|||||
Цифровые программы(*) |
да |
да |
||||
Общие технические характеристики |
||||||
Дисплей |
Тонкоплёночный ЖК-дисплей, 18 см, соотношение сторон 16/9, с подсветкой, 800x480 точек (W-VGA) |
|||||
Электропитание |
адаптер питания 110/230 вольт переменного тока, jack3,5 мм, 15 В, 6 A |
|||||
Батарея |
LiOn батарея 70 Вт |
|||||
Автономная работа |
4 часа (типовое значение) |
|||||
Встроенное зарядное устройство |
Время зарядки 1 час до ёмкости 80% |
|||||
Рабочая температура |
от 0°C до40°C |
|||||
Температура хранения |
от -10°C до 60°C |
|||||
Стандарты электромагнитной совместимости и безопасности |
NF-EN 61362-1 / NF-EN 61326-3 / NF-EN 61010-1 |
|||||
Размеры |
205 x 90 x 290 мм |
|||||
Вес |
2,1 кг (включая батарею и сумку) |
Поставляется с сетевым адаптером (90-245 В), переносной сумкой, адаптером F/BNC и Руководством пользователя.
Доп. принадлежности:
Программное обеспечение: TR7836, общее для всех ТВ-приборов SEFRAM.
