Описание комплекса для безразборного контроля высоковольтных выключателей ИКВ-05:

Комплекс ИКВ-05 предназначен для безразборного контроля элегазовых, вакуумных, масляных высоковольтных выключателей всех типов и классов напряжений, имеющих до 3-х разрывов на полюс.

Особенности комплекса для безразборного контроля высоковольтных выключателей ИКВ-05:

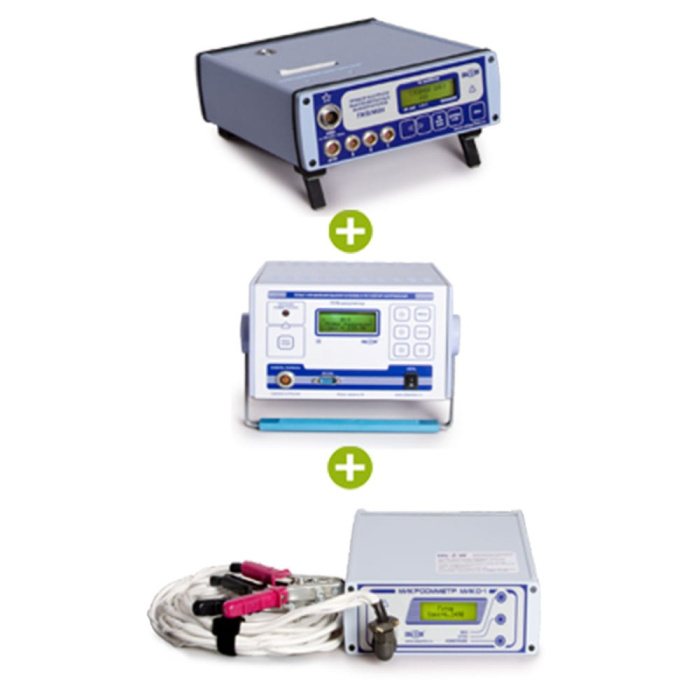

Комплекс состоит из трех приборов, что обеспечивает контроль большинства основных характеристик высоковольтных выключателей:
• Функциональный прибор ПКВ/М6Н в стандартной комплектации;
• Пульт для испытаний при пониженном напряжении ПУВ-регулятор;
• Микроомметр МИКО-1.
Комплекс позволяет проводит:
• Контроль временных характеристик вакуумных высоковольтных выключателей, отделителей и короткозамыкателей;
• Проверка работоспособности в простых операциях "В" и "О";
• Проверка работоспособности в сложных циклах;
• Испытания при пониженном напряжении с определением величины минимального напряжения срабатывания;
• Испытания многократными опробованиями в сложных циклах и ресурсные испытаний при разработке и производстве выключателей;
• Измерения переходного сопротивления контактов и всего токоведущего контура выключателей, разъединителей и отделителей; переходные сопротивления болтовых и сварных соединений проводов, шин и токопроводов и т.п.

Технические характеристики комплекса для безразборного контроля высоковольтных выключателей ИКВ-5:

Параметр	Значение
ПКВ/М6Н
Диапазон измерения и регистрации интервалов времени с	0.002 + 52
Предел допускаемой основной абсолютной погрешности измерения интервалов времени мс	[0,1+0,0001 *tx], tx- измеренный интервал времени
Предел дополнительной погрешности измерения интервалов времени в рабочих диапазонах питающих напряжений и температур	не более 0.1 от основной погрешности
Потребляемая мощность не превышает Вт	20
Температурный диапазон эксплуатации °С	-20 + +45
Габариты измерительного блока (длина*ширина‘высота) мм	21323289
Масса измерительного блока кг	2.8
МИКО-1
Диапазон измеряемых сопротивлений Rx мкОм	0 + 20000
Предел допускаемой абсолютной основной погрешности измерения. мкОм	±(1+0.0rRx). Rx - измеренное значение сопротивления
Предел допускаемой абсолютной дополнительной погрешности, связанной с остальными влияющими величинам	не превышает одной десятой предела основной погрешности
Время установления рабочего режима	не более 4 с
Время измерения	не более 9 с
Потребляемая мощность в режиме заряда аккумулятора	не более 20 Вт
Емкости аккумулятора	не менее 100 замеров
Рабочий ток через измеряемое сопротивление	до 50А
Температурный диапазон эксплуатации. °С	-15-+40
Габариты измерительного блока Сцлинаширинавысота) мм	21023575
Масса измерительного блока, кг	3.6
ПУВ-регулятор (ПКВ-35)
Число каналов управления выключателем (О и В)	2
Диапазон входного напряжения, В	90...300
Диапазон выходного напряжения, В	40...285
Дискретность задания выходного напряжения, В	1
Максимальный ток нагрузки, A	35
Максимальная коммутируемая мощность, ВА	12000
Погрешность измерения входного и выходного напряжений, %	1
Пределы задания длительности импульсов включения \ отключения , с	0...1,99
Пределы задания длительности бестоковой паузы, с	0...99,99
Габариты, мм	156х270х140
Вес, не более, кг	6

Комплект поставки ИКВ-05:

ПКВ/М6Н Облегченная комплектация
№	Наименование, Индекс	Применение	Количество
1	Измерительный блок ПКВ/М6Н СКБ015.00.00.000	Прибор и сопроводительная документация: сертификат о калибровке, руководство по эксплуатации, формуляр, инструкция по проведению измерений на различных типах выключателей.	1
2	Кабели полюсов А, В, С СКБ015.11.00.000	Для подключения к полюсу высоковольтного выключателя. Оканчиваются наконечниками типа "крокодил". Изоляция - силикон. Зев Ø 30 мм. (длина 11 м.).	3
3	Наконечники на кабели СКБ021.26.00.003	Для подключения к приводу высоковольтного выключателя, если неудобно подключаться "крокодилами" к винтам колодки привода.	4
4	Кабель сетевой СКБ018.09.00.000	Для подключения прибора к сети питания. Температурный диапазон -25°С ÷ +45°С. Резиновая изоляция (длина 2 м.).	1
5	Кабель дистанционного пуска СКБ015.13.00.000	Для дистанционного запуска прибора на измерения. Подключается к приводам электромагнита высоковольтного выключателя. Резиновая изоляция (длина 5 м.).	1
6	Бумага для касс	Термолента (длина 57/40 м.).	1
7	Предохранители ВП2Б-1В-2А	Для защиты источника питания.	2
8	Сумка СКБ126.06.00.000	Для прибора и комплектующих.	1
ПУВ-10
№	Наименование, Индекс	Применение	Количество
1	Измерительный блок ПУВ-10 СКБ016.00.00.000	Пульт и сопроводительная документация: сертификат о калибровке, руководство по эксплуатации, формуляр.	1
2	Переходник СКБ015.05.00.000	Для подключения к приводу высоковольтного выключателя. Оканчивается вилкой и наконечниками типа "крокодил". Номинальный ток 50А (длина 0,3 м.).	1
3	Удлинитель СКБ016.06.00.000	Для наращивания кабеля местного местного пуска. Номинальный ток 10А. Резиновая изоляция (длина 2 м.).	1
4	Наконечники под винт М5 СКБ021.26.00.003	Предназначены для подключения к приводу высоковольтного выключателя, в то случае, если не удобно подключиться "крокодилами" к винтам колодки привода.	3
5	Предохранители ВП2Б-1В-10А	Для защиты источника питания.	2
6	Сумка СКБ116.01.00.000	Для переноски прибора.	1
ПУВ-регулятор (ПКВ-35)
№	Наименование, Индекс	Применение	Количество
1	Измерительный блок ПУВ-регулятор СКБ027.00.00.000	Прибор и сопроводительная документация: сертификат о калибровке, руководство по эксплуатации, формуляр.	1
2	Кабель полюсов с соединителем. Полюс A, B, C СКБ027.29.00.000 СКБ010.05.00.000/-01/-02	Для подключения к полюсу высоковольтного выключателя. Оканчивается наконечниками «Крокодил». Зев ø 30мм. Изоляция – силикон. Длина 11м.	1
3	Кабель входного напряжения коммутатора СКБ022.06.00.000	Для подачи коммутируемого напряжения. Номинальный ток 50А. Изоляция – силикон. Длина 2м.	1
4	Кабель местного пуска СКБ022.07.00.000	Для подключения к приводу выключателя. Номинальный ток 50А. Изоляция-силикон. Оканчивается наконечниками "крокодил". Длина 2,5м.	1
5	Провод заземления СКБ022.08.00.000	Для заземления корпуса прибора. Оканчивается струбциной и наконечником под винт. Номинальный ток 50А. Длина 2м.	1
6	Наконечники под винт М5 СКБ021.26.00.003	Предназначены для подключения к приводу высоковольтного выключателя, в то случае, если не удобно подключиться "крокодилами" к винтам колодки привода.	4
7	Предохранители ВП2Б-1В-2А	Для защиты источника питания.	2
8	Сумка для переноски прибора СКБ127.01.00.000	Для удобной переноски кабелей и прибора.	1
