БВ-302Н.40-Ф.0.Н.М20
Снизим цену!
Срок доставки: 2 - 10 дней при наличии товара на складе
цены
документация
по России
центр
- Описание
- Доставка и оплата
- Гарантия и возврат
- Отзывы
- Сервис
Блоки вентильные предназначены для безопасного подключения и демонтажа преобразователей давления ОВЕН ПД100 и ПД200 к технологической линии посредством импульсных трубок, отводов или напрямую в системах автоматического контроля, регулирования и управления технологическими процессами.
Конструкция блока может иметь от 1 до 3 вентилей:
Блок одновентильный БВ-102.40.В.х.Н.х (старая маркировка БВ-113.40) – один измерительный канал, где вентиль перекрывает канал от датчика к процессу. Дренажный канал перекрыт винтовой пробкой М10×1.
Блок двухвентильный БВ-202.40.В.х.Н.х (старая маркировка БВ-211.40) – один измерительный канал, где первый вентиль перекрывает канал от датчика к процессу, а второй вентиль перекрывает дренажный канал. Дренажный канал перекрыт винтовой пробкой М10×1.
Блок трёхвентильный БВ-300Н.40-Ф.0.Н.М20 (старая маркировка БВ-310.40) – два измерительных канала соединения с процессом, и на каждом канале по одному вентилю, перекрывающему канал от датчика к процессу. Третий (средний) вентиль объединяет два канала между собой и служит для корректировки нуля на датчике дифференциального давления. Дренажные каналы отсутствуют.

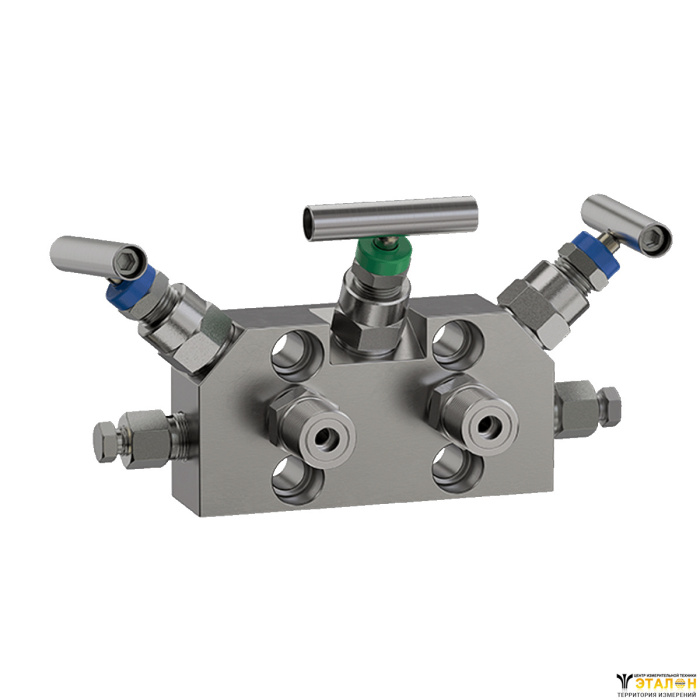

Блок трёхвентильный БВ-302Н.40-Ф.0.Н.М20 (старая маркировка БВ-312.40) – два измерительных канала соединения с процессом, и на каждом канале по одному вентилю, перекрывающему канал от датчика к процессу. Третий (средний) вентиль объединяет два канала между собой и служит для корректировки нуля на датчике дифференциального давления. Имеются два дренажных канала, перекрытых игольчатыми болтами.
Технические характеристики
| Параметр | Значение |
| Рабочая среда | Жидкость, пар, газ (кроме кислорода и кислородосодержащих сред, вступающих в реакцию с материалами изделия) |
| Допускаемое давление рабочей среды | 40 МПа (400 атм.) |
| Диапазон температур рабочей среды | -40…+180 °С |
| Температура окружающей среды | -40…+70 °С |
| Присоединение к технологической линии | Внешняя М20×1,5 (манометрический тип штуцера) |
| Присоединение к преобразователю | Внутренняя М20×1,5 или фланцевый монтаж на преобразователь с межосевым расстоянием 54 мм |
Материалы деталей БВ, контактирующих с рабочей средой
| Элемент БВ | Материал |
| Корпус вентильного блока | Сталь 08Х18Н10 ГОСТ 5632 |
| Корпус вентиля | Сталь 08Х18Н10 ГОСТ 5632 |
| Кольцо сальниковое | PTFE |
| Шпиндель | Сталь 08Х18Н10 ГОСТ 5632 |
Конструктивные исполнения
| Модель | Габаритные размеры | Принципиальная гидравлическая схема |
|
БВ-102.40.В.х.Н.х (старая маркировка БВ-113.40) |  |  |
|
БВ-202.40.В.х.Н.х (старая маркировка БВ-211.40) |  |  |
|
БВ-300Н.40-Ф.0.Н.М20 (старая маркировка БВ-310.40) |  |  |
|
БВ-302Н.40-Ф.0.Н.М20 (старая маркировка БВ-312.40) |  |  |
Комплектация
| Модификация | Комплектация | Изображение |
| БВ-102.40.В.х.Н.х БВ-202.40.В.х.Н.х | Паспорт Паронитовая прокладка – 2 шт. |  |
| БВ-300Н.40-Ф.0.Н.М20 БВ-302Н.40-Ф.0.Н.М20 | Паспорт Винт DIN912 – 4 шт. Накидная гайка М20×1,5 – 2 шт. Ниппель – 2 шт. Фторопластовая прокладка – 2 шт. Медная прокладка – 2 шт. |  |
