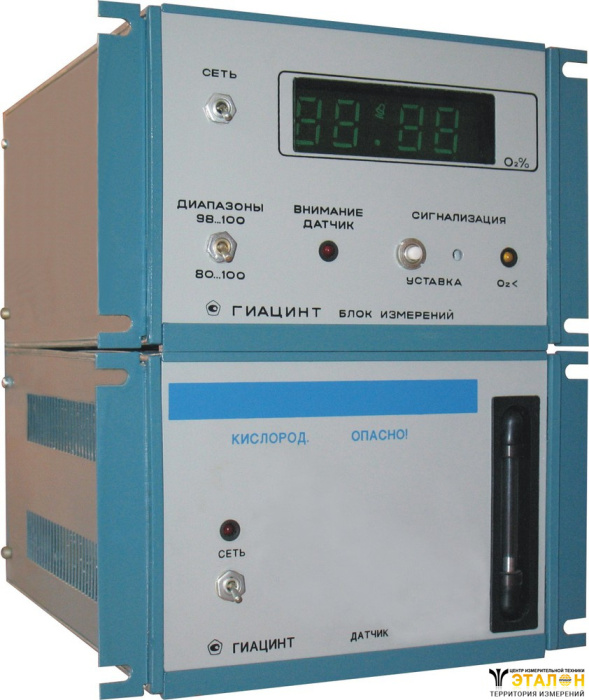

Предназначен для измерения концентрации кислорода в смесях кислорода с инертными газами и азотом и представляет собой цифровой, стационарный прибор непрерывного действия. Принцип действия газоанализатора основан на применении в качестве чувствительного элемента амперометрической диффузионной твёрдоэлектролитной ячейки.
Газоанализатор применяется при производстве особо чистого кислорода для медицинских и технических целей, а также в металлургической, нефтехимической и других отраслях промышленности.
| Параметр | Значения |
| Диапазоны измерений | 80 ... 100% и 98 ... 100% |
| Абсолютная погрешность: - дляя диапазона измерений 80 - 100% - для диапазона измерений 98 - 100% | ± 0,5% ± 0,1% |
| Рабочие условия применения: - избыточное давление анализируемого газа на входе - температура окружающего воздуха | от 50 до 600 кПа (0,5…6 кгс/см2) от +5 до +50 °С |
| Унифицированный выходной сигнал | 4…20 мА |
| Время установления показаний газоанализатора, не более | 60 c |
| Потребляемая мощность, не более | 150 Вт |
| Габаритные размеры: - датчик - блок измерений | 250 × 150 × 310 мм 250 × 150 × 320 мм |
| Общая масса датчика и блока измерений, не более | 9 кг |
| Средняя наработка на отказ, не менее | 20000 ч |
| Средний срок службы, не менее | 10 лет |
| № | Наименование | Количество |
| 1 | Датчик | 1 |
| 2 | Блок измерений | 1 |
| 3 | Руководство по эксплуатации | 1 |
| 4 | Инструкция по поверке | 1 |
| Комплект запасных частей 5К4.070.169 | ||
| 5 | Нагреватель | 1 |
| 6 | Элемент чувствительный | 1 |
| 7 | Прокладка 5К8.684.333 | 10 |
| 8 | Прокладка 5К8.684.512 | 2 |
| 9 | Вставка плавкая ВП1-1-0,25А АГ0.481.303 ТУ | 2 |
| 10 | Вставка плавкая ВП1-1-2А АГО.481.303 ТУ | 2 |
| Комплект принадлежностей 5К4.072.083 | ||
| 11 | Штеккер малогабаритный МШ-1 ОЮО,364.000 ТУ | 4 |
| Комплект монтажных частей 5К4.0 75.091 | ||
| 12 | Трубка | 1 |
| 13 | Болт М 6-6gх25.58 016 ГОСТ 7805-70 | 8 |
| 14 | Гайка М6-6Н. ГОСТ 5927-70 | 8 |
| 15 | Шайба 6.65Г.016 ГОСТ 6402-70 | 8 |
| 16 | Шайба 6.04.016 ГОСТ 10450-78 | 8 |
| 17 | Ниппель прижимной 2-1-Ц | 4 |
| 18 | Гайка накидная 2-1-Ц | 4 |
| 19 | Вилка ОНЦ-РГ-09-4/14-В12 БРО.364.082 ТУ | 3 |
| 20 | Вилка ОНЦ-РГ-09-7/18-В12 БРО.364.082 ТУ | 1 |
| 21 | Розетка ОНЦ-РГ-09-4/14-Р12 БРО.364.082 ТУ | 2 |
| 22 | Комплект электрических принципиальных схем | 1 |
Примечание. По требованию Заказчика и по согласованию с заводом-изготовителем газоанализатор может компл ектоваться регистрирующим прибором за доп олнительную плату.
