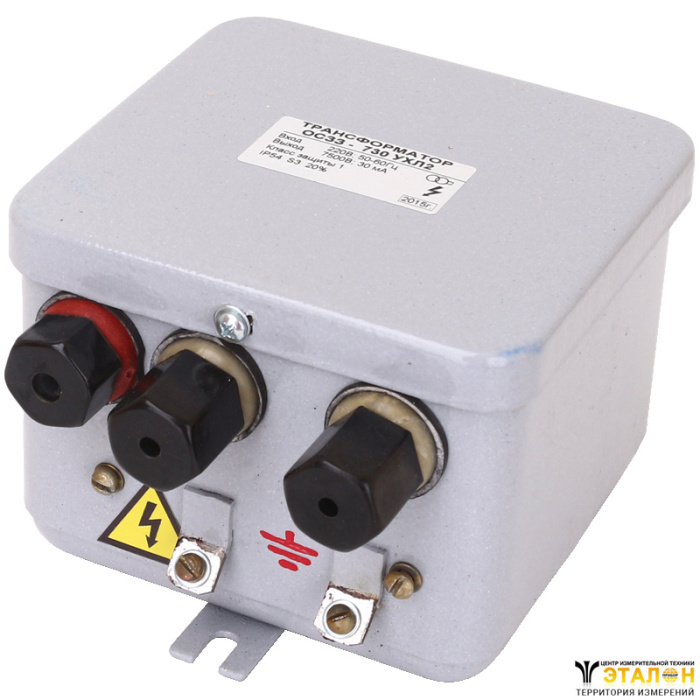

картинка Трансформатор ОСЗЗ-730 (ос33-730)

(0)

РОССИЯ и СНГ

Цена:
по запросу

Заказать

В избранное

Наличие уточняйте

Характеристики

Производитель —

РОССИЯ и СНГ

Сохранить PDF Распечатать

Посетителей сейчас
просматривают товар: 10

Стоимость доставки от 800 ₽ (уточнять у менеджера)
Срок доставки: 2 - 10 дней при наличии товара на складе

Безналичный расчет для юридических лиц

Более 350 брендов

Самые лучшие
цены

Техническая
документация

Быстрая доставка
по России

Сервисный
центр

Описание
Доставка и оплата
Гарантия и возврат
Отзывы

Описание

Навигация по странице:

Назначение
Конструктивные особенности
Условия эксплуатации
Комплект поставки
Указание мер безопасности
Подготовка к работе
Техническое обслуживание

Назначение

Трансформатор ОСЗЗ-730 розжига горелки служат для зажигания путем дугового искрообразования легкофракционного жидкого и газообразного топлив в технологических теплопроизводяших установках (теплогенераторах, котлоагрегатах, обжиговых печах и т. д.).

Трансформаторы с естественным воздушным охлаждением предназначены для работы от сети однофазного переменного тока с номинальным напряжением 220 В частоты 50-60 Гц.

Конструктивные особенности

Окружающая среда невзрывоопасная и не должна содержать пыль (в том числе токопроводящую) в количестве, нарушающем нормальную работу трансформатора, а также агрессивных паров и газов в концентрациях, разрушающих металлы и изоляцию.
Положение трансформаторов в пространстве при эксплуатации - любое.
Установка на месте работы - стационарная.
Условия эксплуатации в части воздействия механических факторов внешней среды - М2 по ГОСТ 17516-72.
Класс защиты трансформаторов - 1 по ГОСТ 12.2-007.0-75.
Высота эксплуатации над уровнем моря - не более 2000 м. При эксплуатации на высоте свыше 1000 м относительная продолжительность включения должна снижаться на 2,5% на каждые 500 м.
Степень защиты - IР54 по ГОСТ 14254-80. 1.11- Код ОКП и КЧ - 34 1329 0004 09. 2.

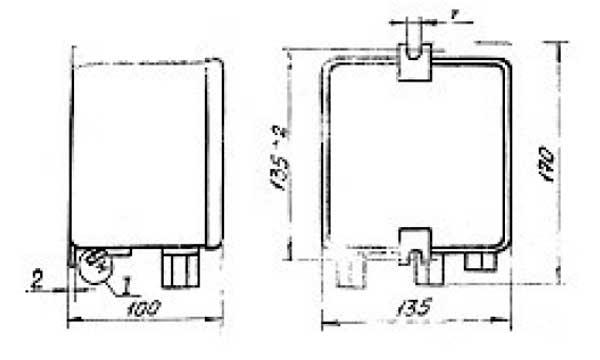

Габаритные размеры трансформатора ОСЗЗ-730

Рисунок - габаритные размеры трансформатора ОСЗЗ-730

Условия эксплуатации

Трансформаторы розжига ОСЗЗ-730 предназначены для работы в местах:

защищенных от прямого попадания солнечной радиации и воды (категория размещения 2 по ГОСТ 15150-69);
с температурой окружающей среды от -60 до + 40;
относительною влажность воздуха не более 80% при 20°С.

Комплект поставки

трансформатор ОС33-730 - 1 шт.
паспорт - 1 экз.
кольцо уплотнительное - 1 шт.

Технические характеристики
Характеристики	Значение
Степень защиты	IP54
Класс защиты	1
Температура окружающей среды	от -40 до +60 гр⁰С
Номинальное первичное напряжение	220 В
Пределы отклонения первичного напряжения ОС33 730
верхнее	+10%
нижнее	-7,5%
Номинальное вторичное напряжение	не менее 7500 Вт
Продолжительность работы в режиме непрерывного горения дуги	не более 7мин
Габаритные размеры	170135100 мм
Масса	не более 2,7 кг

Указание мер безопасности

При эксплуатации данных трансформаторов, кроме настоящей инструкции, следует руководствоваться "Правилами устройства электроустановок", "Правилами техники безопасности при эксплуатации электроустановок потребителей" и "Правилами технической эксплуатации электроустановок потребителей", а также действующими на предприятии инструкциями по технике безопасности и противопожарной безопасности.
Для обеспечения безопасности при эксплуатации трансформатор надежно заземлить. Крепление трансформатора на заземленной металлической панели не освобождает от необходимости присоединения заземляющего проводника.
Пробродить чистку изоляторов и наружной части трансформатора, затяжку контактов и накидных гаек только при полном отключении трансформатора.

Подготовка к работе

Распакуйте трансформатор.
Убедитесь при тщательном внешнем осмотре в отсутствии механических повреждений корпуса трансформатора, отсутствии трещин и сколов вводов.
Проверьте сопротивление изоляции между вводами НН и корпусом трансформатора мегомметром на напряжение 500 В. Величина сопротивления изоляции должна быть не менее 2 МОм.
Выберите провода для подключения трансформатора к сети и для подключения нагрузки к трансформатору:
- сечение провода с медными или алюминиевыми жилами для подключения трансформатора1 к сети должно быть от 0,5 мм2 до 2,5 мм2;
- для подключения нагрузки к трансформатору используйте специальный высоковольтный провод.

Порядок установки:

Установите трансформатор па месте эксплуатации.
Подключите заземляющую жилу к уголку заземления при помощи винта М4 с шайбой.
Свечу зажигания подключите кабелем к высоковольтному вводу трансформатора, обозначенному "7кВ". Для этого свинтите гайку с высоковольтного ввода, снимите уплотнительное кольцо и проколите в донышке кольца отверстие, использовав для этого любой инструмент (отвертка,шило). Наденьте на высоковольтный провод гайку, затем уплотнительное кольцо конусом к изолятору. Вставьте высоковольтный провод в отверстие высоковольтного ввода, насадив провод с некоторым усилием на острие контакта, при этом провод должен войти в изолятор на расстоянии 3-4 мм, плотно затяните гайку.
ВНИМАНИЕ: Отсутствие надежного соединения между высоковольтным проводом и контактом изолятора приводит к образованию дуги внутри изолятора и выходу из строя трансформатора.
Второй электрод свечи зажигания подключите к винту заземления.
Подключите трансформатор к питающей сети при помощи двужильного или двужильного с заземляющей жилой кабеля. Кабель питания подключите к вводам, обозначенным 220 В.
Выполните монтаж проводов таким образом (петлей вниз от вводов), чтобы исключалась возможность попадания воды самотеком по проводам к трансформатору, а также, чтобы исключалась возможность короткого замыкания.

Техническое обслуживание

Не реже одного раза в год производите осмотр трансформатора, при котором:

протрите вводы от пыли и грязи ветошью; проверьте отсутствие трещин и сколов вводов;
проверьте надежность заземления;
проверьте сопротивление изоляции выводов обмотки НН относительно корпуса;
подтяните контактные зажимы и защитные гайки на вводах;
проверьте надежность контакта ввода с проводом;
проверьте полость изолятора ВН, при необходимости протрите чистой ветошью.

Через 4 года эксплуатации, при необходимости, замените кольцо уплотнителыюе во вводе ВН на кольцо, входящее в комплект поставки трансформаторов.
