TMM-540




БП100К-12

Цена:
15 180
Общая стоимость 0 руб.
В корзину
Купить в 1 клик
Нашли дешевле?
Снизим цену!
В избранное
Стоимость доставки от 800 ₽ (уточнять у менеджера)
Срок доставки: 2 - 10 дней при наличии товара на складе
Бесплатная доставка от 50000₽
Безналичный расчет для юридических лиц
Самовывоз со склада компании ЭТАЛОНПРИБОР
Более 350 брендов
Самые лучшие
цены
Техническая
документация
Быстрая доставка
по России
Сервисный
центр
  • Описание
  • Доставка и оплата
  • Гарантия и возврат
  • Отзывы
  • Сервис
Описание

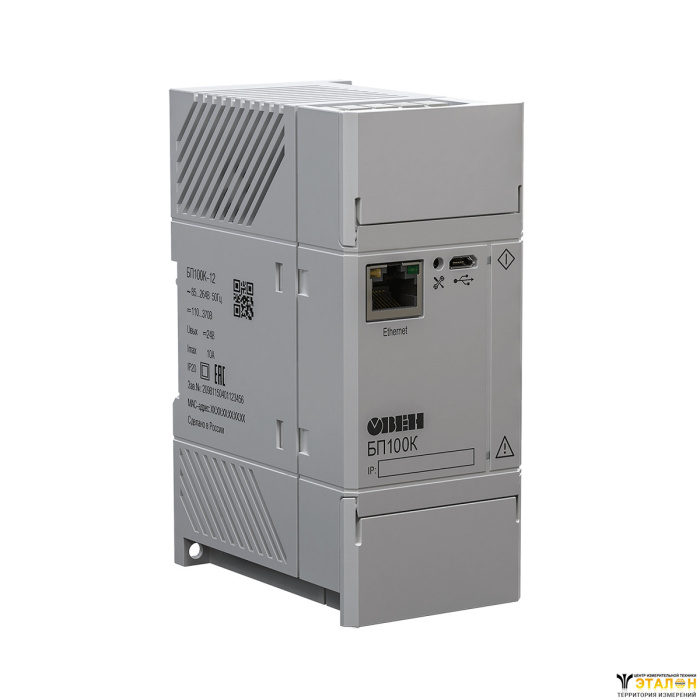

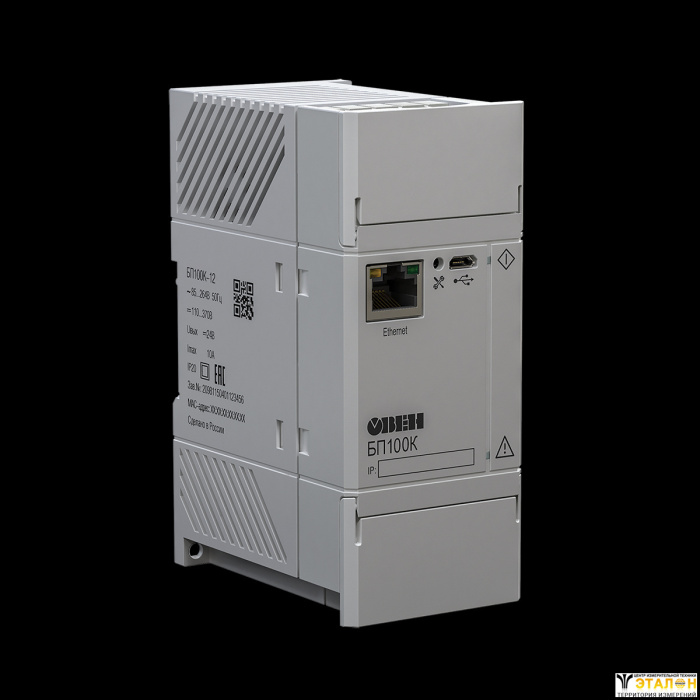

Блоки питания ОВЕН БП100К и ОВЕН БП120К предназначены для питания стабилизированным напряжением 12 В или 24 В приборов локальной автоматики и распределенных систем. Приборы являются частью Экосистемы-210 компании ОВЕН и рекомендуются для совместного применения с программируемыми логическими контроллерами ПЛК210 и модулями ввода-вывода Мх210. Встроенные программные алгоритмы позволяют блоку питания передавать данные о своем состоянии по сети Ethernet и в облачный сервис OwenCloud.

  • Конфигурирование и регулировка напряжения и выходного тока по Ethernet или USB (разъем типа microUSB).
  • Ограничение выходного тока 120 % от номинального значения (режим статического резервирования Istat.boost).
  • Защита от импульсного тока, перенапряжения, коротких замыканий.
  • Минимальный уровень пульсаций (менее 0,5 %).
  • Параллельное и последовательное подключение нескольких блоков без дополнительных внешних устройств защиты и выравнивания выходных токов.
  • Расширенный климатический диапазон: -40…+70 °С – без снижения рабочих характеристик.
  • Удобный монтаж в шкаф автоматики (съемные клеммники, компактный корпус: ширина 52 мм, как стандартный трехполюсный автомат).

Примеры применения

Стабилизированное питание и передача данных о состоянии питания по сети Ethernet в ПЛК верхнего уровня
Питание и контроль работы приборов, подключенных к облачному сервису OwenCloud

Основные технические характеристики

Наименование

Значение

БП100К-12

БП120К-24

Выходные параметры

Номинальное напряжение (Uном)

12 В

24 В

Номинальный ток (Iном)

8,5 А

5 А

Номинальная мощность (Pном)

100 Вт

120 Вт

Диапазон подстройки выходного напряжения

11,5…14,5 В

22,5…29,5 В

Допустимое отклонение напряжения, в том числе:
  • нестабильность выходного напряжения от входного напряжения

± 0,5 %

  • нестабильность выходного напряжения от выходного тока
± 0,25 %
  • коэффициент температурной нестабильности
± 0,019 %/°С

Размах напряжения шума и пульсаций (межпиковое), не более

120 мВ

Время установления выходного напряжения, не более

2 с

Входные параметры

Напряжение питания переменного тока

90…264 В

Частота переменного тока

47…63 Гц

Напряжение питания постоянного тока

125…370 В

Номинальный ток потребления, не более

1,65 А

Пусковой ток, не более

30 А

КПД при номинальной нагрузке, не менее

88 %

90 %

Защиты

Тип защиты от перегрузки – ограничение выходного тока: порог ограничения выходного тока

115…123 % от Iном

Безопасность и ЭМС

Устойчивость к механическим воздействиям по ГОСТ Р 52931

N2

Устойчивость к электромагнитным воздействиям по ГОСТ 32132.3

Критерий качества А

Уровень излучения радиопомех (помехоэмиссии) по ГОСТ 30804.6.4

Соответствует

Степень защиты по ГОСТ 14254

IP20

Класс защиты от поражения электрическим током по ГОСТ 12.2.007.0

II

Категория перенапряжения по ГОСТ IEC 61204-7

II

Степень загрязнения по ГОСТ Р 50030.1

2

Электрическая прочность изоляции:
  • вход-выход, вход-корпус, вход-порт Ethernet

3000 В

  • выход-порт Ethernet
1000 В

Сопротивление изоляции (вход-выход-корпус) при 500 В, не менее

20 МОм

Ethernet (заводская установка)

IP-адрес

192.168.1.99

Маска подсети

255.255.255.0

IP-адрес шлюза

192.168.1.1

USB

Адрес устройства

1

Протокол для подключения к Owen Configurator

Owen Auto Detection Protocol

Окружающая среда

Рабочий диапазон температур окружающей среды (Tокруж)

-40…+70 °С

Влажность воздуха при +25 °С и более низких температурах без конденсации влаги, не более

80 %

Атмосферное давление

84...106,7 кПа

Температура хранения и транспортирования

-40…+70 °С

Прочее

Срок эксплуатации

10 лет

Срок гарантийного обслуживания

2 года

Средняя наработка на отказ

70 000 ч

Масса, не более

0,4 кг

Тип автоматического выключателя

6 А, тип С или 10 А, тип B

Характеристики дискретного выхода, электромагнитное реле

0,5 А =24 В

Функциональная схема

Защита от перегрева (диапазон рабочих температур)

График зависимости выходного тока блока питания от температуры окружающей среды

Защита по перегрузке типа «ограничение выходного тока»

График зависимости выходного напряжения от номинального выходного ток
График зависимости входного тока от напряжения питания

КПД

График зависимости КПД от напряжения питания и температуры окружающей среды БП100К-12
График зависимости КПД от напряжения питания и температуры окружающей среды БП120К-24

Схемы подключения

Назначение контактов и схема подключения БП100К и БП120К
Габаритные и присоединительные размеры БП100К и БП120К
Параллельное (1) и последовательное (2) подключение блока питания БП100К и БП120К

Комплект поставки

  • Прибор
  • Паспорт и гарантийный талон
  • Краткое руководство
  • Результаты индивидуальных стендовых испытаний
