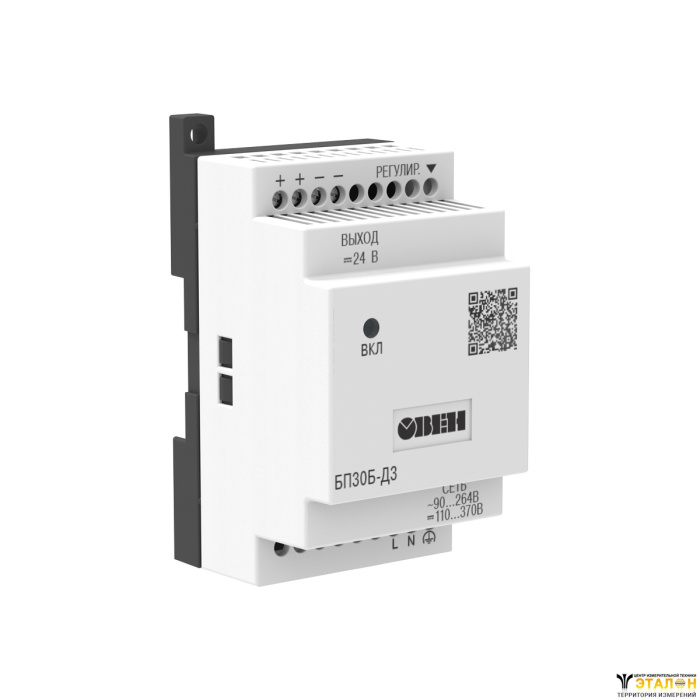

БП30Б-Д3-24С

Цена:
6 540
Общая стоимость 0 руб.
В корзину
Купить в 1 клик
Нашли дешевле?
Снизим цену!
В избранное
Стоимость доставки от 800 ₽ (уточнять у менеджера)
Срок доставки: 2 - 10 дней при наличии товара на складе
Бесплатная доставка от 50000₽
Безналичный расчет для юридических лиц
Самовывоз со склада компании ЭТАЛОНПРИБОР
Более 350 брендов
Самые лучшие
цены
Техническая
документация
Быстрая доставка
по России
Сервисный
центр
  • Описание
  • Доставка и оплата
  • Гарантия и возврат
  • Отзывы
  • Сервис
Описание

Блоки питания ОВЕН БП30-С, БП60-С, БП120-C предназначены для питания стабилизированным напряжением 24 В постоянного тока приборов автоматики и других радиоэлектронных устройств.

Преимущества блоков питания для тяжелых условий эксплуатации ОВЕН БП30-С, БП60-С, БП120-C:

  • Сохраняют стабильное выходное напряжение и 100 % выходной мощности в широком диапазоне температур: от -40 до +70 °С.
  • Выдерживают перегрузку по току до 140 %.
  • Имеют низкий уровень пульсаций выходного напряжения (< 0,5 % Uвых).
  • Обеспечивают высокий КПД (более 85 %).
  • Защищают от КЗ в цепях 24 В постоянного тока.
  • Не требует дополнительного охлаждения.

Конструктивно эта линейка блоков питания ОВЕН отличается исполнением основания. Оно отлито из силуминового сплава и обеспечивает максимально эффективное отведение тепла при работе в условиях высоких температур. При этом сохраняется удобное крепление корпуса на DIN-рейку. Все компоненты схемотехники блоков питания БПх-С протестированы на устойчивую работу в условиях низких (до -40 ºС) и высоких (до +70 ºС) температур.

  • Преобразование переменного (постоянного) напряжения в постоянное стабилизированное напряжение.
  • Стабильная работа в широком диапазоне входных напряжений без снижения характеристик выходного напряжения.

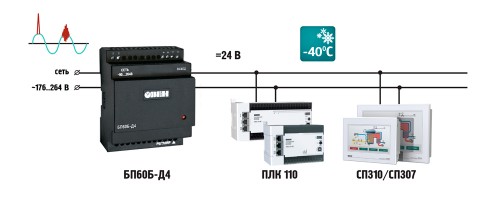

  • Успешный запуск нагрузки с большими входными емкостями (панели оператора, модемы и т.д.).
  • Защита от перенапряжения и импульсных помех на входе.
  • Защита от перегрузки, короткого замыкания и перегрева.
  • Регулировка выходного напряжения с помощью внутреннего подстроечного резистора в диапазоне ±8 % от номинального выходного напряжения с сохранением мощности.
  • Индикация о наличии напряжения на выходе.

Система контроля и регулирования температуры

Система контроля и регулирования температуры

Основные технические характеристики

Параметр

Значение

Входное напряжение:

– переменного тока

90...264 В

– постоянного тока110...370 В

Частота входного переменного напряжения

47...63 Гц

Коррекция выходного напряжения

22...26 В

Нестабильность выходного напряжения при изменении напряжения питания

±0,2 %

Нестабильность выходного напряжения при изменении тока нагрузки от 0,1 Imax до Imax

±0,25 %

Электрическая прочность изоляции:

– вход – выход (действующее значение)

3 кВ

– вход – корпус (действующее значение)1,5 кВ

Коэффициент полезного действия

Не менее 85 %

Степень защиты корпуса (со стороны передней панели)

IP20

Условия эксплуатации

Параметр

Значение

Температура окружающего воздуха

–40...+70 °С

Атмосферное давление

86...106,7 кПа

Относительная влажность воздуха (при +25 °С и ниже без конденсации влаги)

не более 80 %

Электрические характеристики

Модификация прибора

Мощность, Вт

Выходное напряжение, В

Макс. выходной ток, А

Амплитуда пульсации

выходного напряжения, мВ

БП30Б-Д3-24C

30

24

1,25

120

БП60Б-Д4-24C

60

24

2,5

120

БП120Б-Д9-24C

120

24

5

120

Функциональная схема

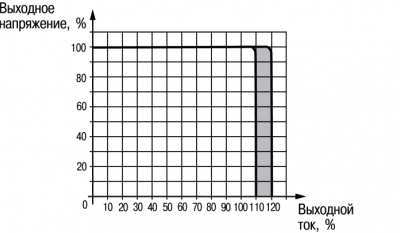

Защита по перегрузке типа «стабилизация выходного тока»

Защита по перегрузке типа «стабилизация выходного тока»

Защита от короткого замыкания

При возникновении короткого замыкания блоки питания ОВЕН БП30-С, БП60-С, БП120-С, уходят в режим «отсечки» до восстановления.

Защита от перегрева

При перегреве блоки питания ОВЕН БП30-С, БП60-С, БП120-С уходят в режим «отсечки».

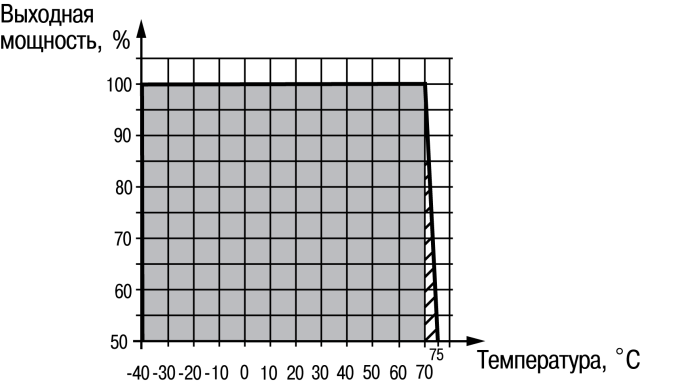

График снижения мощности ОВЕН БП30-С, БП60-С, БП120-С

График снижения мощности ОВЕН БП30-С, БП60-С, БП120-С в зависимости от температуры окружающей среды. Затемненная область на графике показывает область температур и нагрузок, в которых допускается эксплуатация блока питания.

Схемы подключения

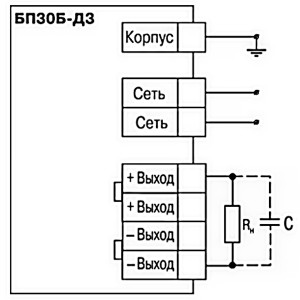

Схема подключения БП30-С

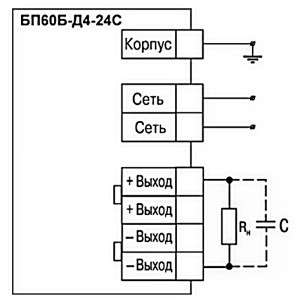

Схема подключения БП60-С

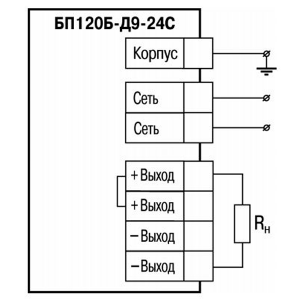

Схема подключения БП120-С

Примечание. При длине проводов между блоком и нагрузкой более 1 м и отсутствием на входе нагрузки входных конденсаторов рекомендуется параллельно нагрузке подключить керамический конденсатор емкостью не менее 0,1мкФ и напряжением ≥1,5 Uвых применяемого блока.

Комплект поставки

  • Прибор
  • Фиксатор
  • Паспорт и гарантийный талон
  • Руководство по эксплуатации
  • Результаты индивидуальных стендовых испытаний (см. ниже пример)

Пример результатов индивидуальных стендовых испытаний

Пример результатов индивидуальных стендовых испытаний
