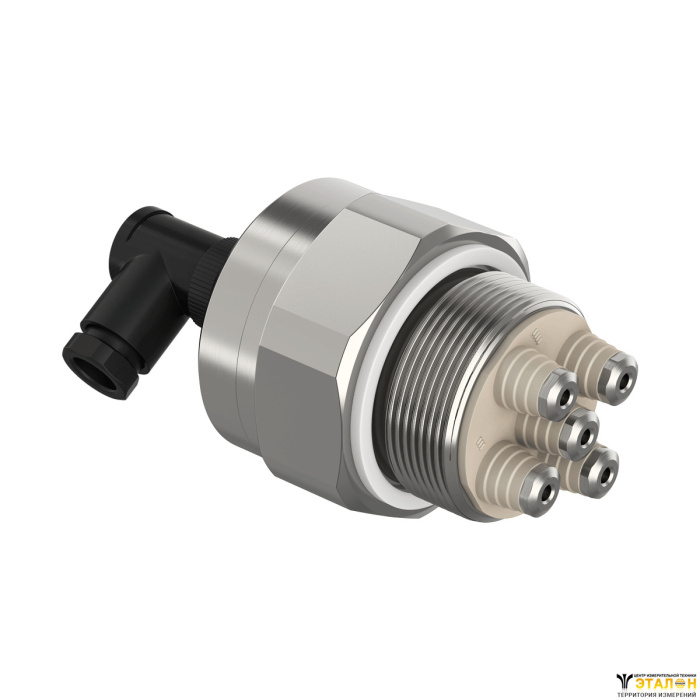

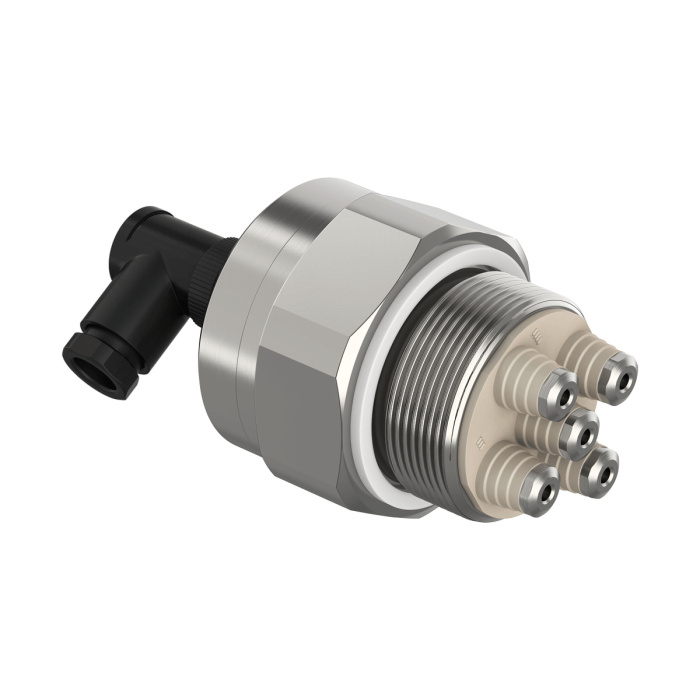

Датчик уровня кондуктометрический ДС.ПВТ.5 предназначен для сигнализации уровней электропроводных жидкостей (вода, молоко, пищевые продукты – слабокислотные, щелочные и пр.), неагрессивных к материалу датчика.
- 5-электродное исполнение позволяет экономично реализовать многоуровневый контроль.
- Подходят для контроля уровня жидкости, находящейся под давлением до 2.5 МПа.
- Широкий диапазон температуры рабочей среды: от -40 до +130 °С.
- Совместимость со стержнями М3 и М4*.
- Материал стержней* датчика: нержавеющая сталь 12Х18Н10Т или AISI 304.
- Удобное электрическое подключение посредством компактного разъёма М12.
- Гигиенический (пищевой) сертификат.
*Электроды (стержни) М3, M4 для датчика в комплект поставки не входят и приобретаются по отдельному заказу.

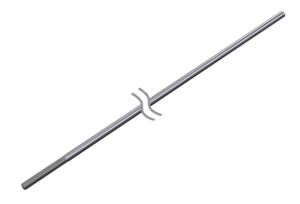

Стержни (электроды) для кондуктометрических датчиков уровня
Стержни М3 выпускаются в исполнениях: 0,15 / 0,25 / 0,5 / 1 / 1,95 / 1,95 с адаптером / 2,5 / 3 / 3,5 / 4 м.
Стержни М4 выпускаются в исполнениях: 0,1 / 0,2 / 0,3 / 0,4 / 0,5 / 1 / 1,5 / 1,95 с адаптером / 2 / 2,5 / 3 м.

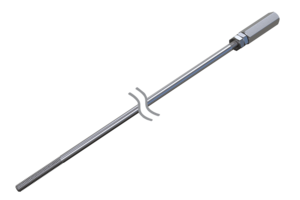

Стержень с адаптером позволяет увеличивать длину электродов. Благодаря адаптеру можно наращивать длину электрода датчика до 10 м. Разборная конструкция электрода обеспечивает удобство транспортировки.
Материал электродов – сталь нержавеющая 12Х18Н10Т или AISI 304.
Стержни не входят в комплект поставки датчика, они заказываются отдельно. При заказе стержня с адаптером в комплект входит: электрод длиной 1,95 м с резьбой с двух сторон, адаптер, две гайки.
Конструкция. Принцип работы. Применение
Принцип действия кондуктометрического датчика основан на разнице между электропроводностью воздуха и жидкости. Эта разница фиксируется между сигнальными электродами, установленными на необходимом уровне, и общим, расположенным в центре датчика. При достижении жидкостью в емкости определенного уровня, рабочая жидкость замыкает сигнальный электрод датчика на общий электрод, вызывая в цепи датчика электрический ток.
Кондуктометрические датчики применяются для измерения уровня как в металлических, так и неметаллических резервуарах.
В металлических резервуарах количество применяемых для измерения сигнальных электродов, соответственно и число измеряемых уровней, можно увеличить до пяти, при условии, что общим электродом будет служить стенка резервуара.
Элементы конструкции датчика:
1 – корпус;
2 – угловой разъем М12;
3 – электрод сигнальный (4 шт.);
4 – электрод общий;
5 – держатель электродов.
Пример монтажа датчика
Основные технические характеристики
| Наименование характеристики | Значение |
| Габаритный чертеж |  |
| Материал изолятора | полифениленсульфид |
| Материал электрода | AISI 304 или 12Х18Н10Т |
| Количество электродов | 5 |
| Тип присоединения | G1 1/2 по ГОСТ 6357-81 |
| Степень защиты корпуса по ГОСТ 14254-2015 | IP67 |
| Напряжение питания | не более 5 В переменного тока частотой от 1,5 до 2,5 Гц |
| Масса датчика, не более | 0,7 кг |
| Средняя наработка на отказ, не менее | 50 000 ч |
| Средний срок службы, не менее | 12 лет |
| Условия эксплуатации | |
| Температура окружающего воздуха | от –40 до +85 ⁰С |
| Относительная влажность воздуха, не более | 95 % без конденсации влаги |
| Атмосферное давление | от 84,0 до 106,7 кПа |
| Параметры измеряемой среды | |
| Температура измеряемой среды | от –40 до +130 ⁰С |
| Давление измеряемой среды, не более | 2,5 МПа |
По устойчивости к воздействию синусоидальных вибраций по ГОСТ Р 52931-2008 датчик соответствует группе исполнения N3.
Основные технические характеристики и условия эксплуатации электродов (стержней)
| Модификация | Стержень М3 | Стержень М3 с адаптером | Стержень М4 | Стержень М4 с адаптером |
| Габаритный чертеж |  |  |  |  |
| Длина, м | 0,15; 0,25; 0,5; 1; 1,95; 2,5; 3; 3,5; 4 | 1,95 с адаптером | 0,1; 0,2; 0,3; 0,4; 0,5; 1; 1,5; 2; 2,5; 3 | 1,95 с адаптером |
| Присоединительный размер | М3×0,5 мм | |||
| Материал | Сталь нержавеющая 12Х18Н10Т или AISI 304 | |||
| Конструктивные преимущества | Возможность укорачивать или наращивать длину поставляемых электродов до требуемой – в зависимости от условий применения. Стержни М4 рекомендуются к применению в случаях повышенной элиминации рабочей среды. | |||
| Комплектность | Стержень – 1 шт. | Стержень – 1 шт. Адаптер – 1 шт. Гайка – 2 шт. | Стержень – 1 шт. | Стержень – 1 шт. Адаптер – 1 шт. Гайка – 2 шт. |
Комплект поставки
| Наименование | Количество |
| Датчик ДС.ПВТ.5.Х | 1 шт. |
| Паспорт и гарантийный талон | 1 экз. |
| Руководство по эксплуатации | 1 экз. |
| Комплект держателей электродов | 1 комплект |
