Ваттметр Ц1734 узкопрофильный (Ц 1734, Ц-1734)

Показывающий и сигнализирующий со светодиодным указателем

Предназначен для измерений активной мощности в 3-фазных сетях электрических установок частотой 50, 60 и 400 Гц, в том числе, и с неравномерной нагрузкой фаз , а также для сигнализации о выходе измеряемой величины из области заданных значений.
Номинальный ток: 5А, 10А, 20А, 30А, 50А, 75А, 100А, 150А, 200А, 300А, 400А, 600А, 750А, 800А, 1000А, 1500А, 2000А, 3000А, 4000А, 5000А, 6000А, 8000А, 10000А
Номинальное напряжение: 127В, 220В, 380В.

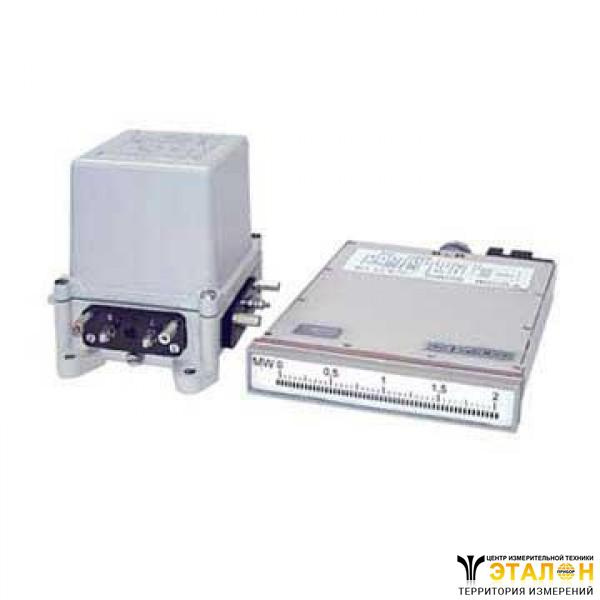

Ваттметр Ц1734 поставляется в комплекте с добавочным устройством Р1818.1.

Ваттметры Ц1734 узкопрофильные, показывающие и сигнализирующие со светодиодным указателем, предназначены для измерений активной мощности в 3-фазных сетях электрических установок частотой 50, 60 и 400 Гц, в том числе, и с неравномерной нагрузкой фаз , а также для сигнализации о выходе измеряемой величины из области заданных значений.

Ваттметр Ц1734 узкопрофильный состоит из показывающего прибора и добавочного устройства Р1818/2. Приборы являются программируемыми.

Ваттметры узкопрофильные Ц1734 предназначены для применения на щитах и в пультах систем автоматического управления техническими устройствами специальных объектов и рассчитаны на непрерывную круглосуточную работу.

Ваттметры узкопрофильные Ц1734 в горизонтальном или вертикальном исполнении, с горизонтальным или, соответственно, вертикальным расположением шкалы, и могут устанавливаться на щитах и пультах с любым углом наклона к горизонту.

Технические характеристики:

Дискретно-аналоговое отсчетное устройство; количество светодиодов – 52;

Вид указателя измеряемой величины – «зайчик» или «столбик» (выбирается потребителем при программировании прибора);

цвет указателя сигнализирующего прибора меняется в зависимости от положения относительно уставок (зелёный, жёлтый или красный); цвет указателя показывающего прибора: красный, желтый, зеленый (выбирается потребителем при программировании прибора).

2 уставки сигнализации о выходе измеряемой величины из заданных зон;

световая и электрическая сигнализация;

программирование параметров приборов осуществляется потребителем при помощи кнопок управления и 3-х разрядного цифрового индикатора, расположенных на верхней крышке прибора;.на цифровом индикаторе отображаются численные значения измеряемой величины и задаваемые параметры; при этом производится:

выбор типа уставок и их количества (от нуля до двух);

задание значений уставок с дискретностью, равной 1 делению шкалы;

задание гистерезиса срабатывания уставок;

вид указателя измеряемой величины.

Напряжение питания Ц1734:

- напряжение 6 В переменного тока частотой 50 или 400 Гц;

- напряжение 12 В постоянного или переменного тока частотой 50 или 400 Гц;

- напряжение 24 В постоянного или переменного тока частотой 50 или 400 Гц;

- напряжение 220 В переменного тока частотой 50 или 400 Гц.

Обозначения прибора Ц1734 и добавочных устройств:

Обозначения изделия	Особенности конструкции	Примечание
Ц1734А Ц1734АТ Ц1734АТ2	-	-
Ц1734С Ц1734СТ Ц1734СТ2	Прибор с сигнализирующими светофильтрами	-
Ц1734К Ц1734КТ Ц1734КТ2	Прибор с сигнализирующими светофильтрами и фоторезисторами (контактный трехпозиционный)	Сигнализирует о виходе измеряемой величины из области заданных значений вправо и влево (по шкале прибора)
Ц1734КЛ Ц1734КЛТ Ц1734КЛТ2	Прибор с сигнализирующими светофильтрами и фоторезисторами (контактный двухпозиционный)	Сигнализирует о выходе измеряемой величины из области заданных значений влево (по шкале прибора)
Ц1734КП Ц1734КПТ Ц1734КПТ2	Прибор с сигнализирующими светофильтрами и фоторезисторами (контактный двухпозиционный)	Сигнализирует о выходе измеряемой величины из области заданных значений вправо (по шкале прибора)
Р1818/2	Добавочное устройство к ваттметру	-

По устойчивости к помехам ваттметры Ц1734 отвечают требованиям, предъявляемым к группе исполнения III и критерию качества функционирования Б по ГОСТ Р50746.

Диапазоны показаний, номинальные токи и номинальные напряжения приборов Ц1734 с нулевой отметкой на краю диапазона показаний приведены в таблице 1, приборов с нулевой отметкой внутри диапазона показаний – в таблице 2.

Включение параллельных цепей на 127 и 220 В непосредственное, на 380 В - непосредственное или (для сетей с частотой 50 Гц) через трансформатор напряжения 380/127 – в зависимости от заказа. Включение последовательных цепей – через трансформаторы тока с вторичной обмоткой на 5 или 1 А или через трансформаторы тока с вторичной обмоткой на 5 А и промежуточные трансформаторы 5/1.

Таблица 1. Диапазоны показаний приборов с нулевой отметкой на краю диапазона показаний.

Номинальный ток в сети А	Номинальное напряжение (линейное) в сети В
	127В	220В	380В
	Диапазон показаний кВт
5А	0-1кВт	0 – 2кВт	0-3кВт
10А	0-2 кВт	0-4кВт	0-6кВт
20А	0-4кВт	0-8кВт	0-12кВт
30А	0-6кВт	0-12кВт	0-20кВт
50А	0-10кВт	0-20кВт	0-30кВт
75А	0-15кВт	0-30кВт	0-50кВт
100А	0-20кВт	0-40кВт	0-60кВт
150А	0-30кВт	0-60кВт	0-100кВт
200А	0-40кВт	0-80кВт	0 -120кВт
300А	0-60кВт	0-120кВт	0-200кВт
400А	0-80кВт	0-150кВт	0-250кВт
600А	0-120кВт	0-250кВт	0-400кВт
750А	0-150кВт	0-300кВт	0-500кВт
800А	0-150кВт	0-300кВт	0-500кВт
1000А	0-200кВт	0-400кВт	0-600кВт
1500А	0-300кВт	0-600кВт	0-1000кВт
2000А	0-400кВт	0-800кВт	0-1200кВт
3000А	0-600кВт	0-1200кВт	0-2000кВт
4000А	0-800кВт	0-1500кВт	0-2500кВт
5000А	0-1000кВт	0-2000кВт	0-3000кВт
6000А	0-1200кВт	0-2500кВт	0-4000кВт
8000А	0-1500кВт	0-3000кВт	0-5000кВт
10000А	0-2000кВт	0-4000кВт	0-6000кВт

Таблица 2. Диапазоны показаний приборов с нулевой отметкой внутри диапазона показаний.

Номинальный ток в сети А	Номинальное напряжение (линейное) в сети В
	127В	220В	380В
	Диапазон показаний кВт
5А	0,15кВт-0-1кВт	0,3кВт-0-2кВт	0-3кВт
10А	0,3кВт-0-2кВт	0,6кВт-0-4кВт	0-6кВт
20А	0,6кВт-0-4кВт	1,2кВт-0-8кВт	0-12кВт
30А	1кВт-0-6кВт	2кВт-0-12кВт	0-20кВт
50А	1,5кВт-0-10кВт	3кВт-0-20кВт	0-30кВт
75А	2,5кВт-0-15кВт	5кВт-0-30кВт	0-50кВт
100А	3кВт-0-20кВт	6кВт-0-40кВт	0-60кВт
150А	5кВт-0-30кВт	10кВт-0-60кВт	0-100кВт
200А	6кВт-0-40кВт	12кВт-0-80кВт	0 -120кВт
300А	10кВт-0-60кВт	20кВт-0-120кВт	0-200кВт
400А	12кВт-0-80кВт	25кВт-0-150кВт	0-250кВт
600А	20кВт-0-120кВт	40кВт-0-250кВт	0-400кВт
750А	25кВт-0-150кВт	50кВт-0-300кВт	0-500кВт
800А	25кВт-0-150кВт	50кВт-0-300кВт	0-500кВт
1000А	30кВт-0-200кВт	60кВт-0-400кВт	0-600кВт
1500А	50кВт-0-300кВт	100кВт-0-600кВт	0-1000кВт
2000А	60кВт-0-400кВт	120кВт-0-800кВт	0-1200кВт
3000А	100кВт-0-600кВт	200кВт-0-1200кВт	0-2000кВт
4000А	120кВт-0-800кВт	250кВт-0-1500кВт	0-2500кВт
5000А	150кВт-0-1000кВт	300кВт-0-2000кВт	0-3000кВт
6000А	200кВт-0-1200кВт	400кВт-0-2500кВт	0-4000кВт
8000А	250кВт-0-1500кВт	500кВт-0-3000кВт	0-5000кВт
10000А	300кВт-0-2000кВт	600кВт-0-4000кВт	0-6000кВт
